地下车库人防通风系统设计施工CAD图纸
-
设计详细说明：有
-
建筑类别：其他
-
图纸设计深度：施工图
-
参考图纸：4张
-
设计年代：近代
-
设计内容：通风,人防,其它
-
送风方式：散流器送风
一、项目概要：
本项目是一个地下三层车库建筑。图纸内容主要包含设计施工说明，主要设备材料表及图例，地下三层人防通风平面图，通风原理图，风机间滤毒间平安图等...
二、战时通风设计：
1、该项目战时包括一个防护单元,为二等人员掩蔽体,掩蔽人数为1050人，防护等级为六级.
2、战时设三种通风方式:清洁式,过滤式,隔绝式,清洁式风量按5m3/人.h. 为5250 m3/h,过滤式通风按2m3/人.h，为2100 m3/h...

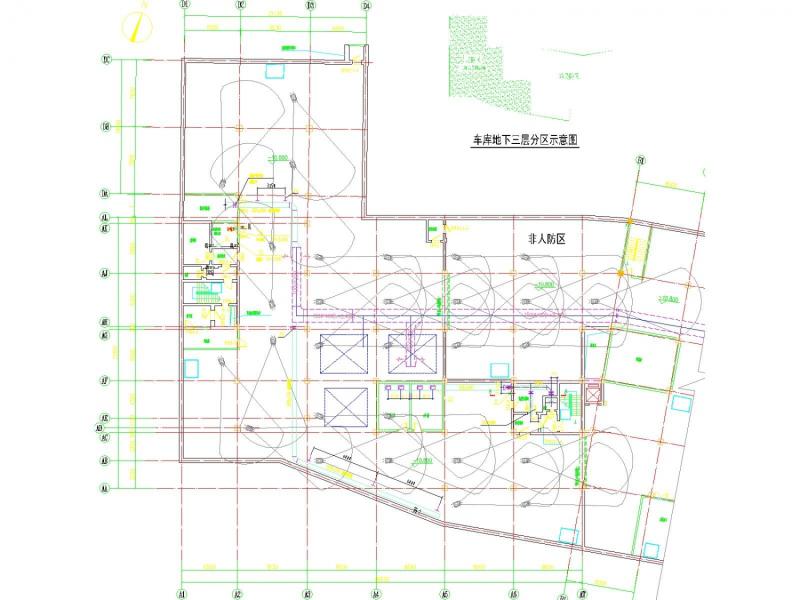

地下三层人防通风平面图

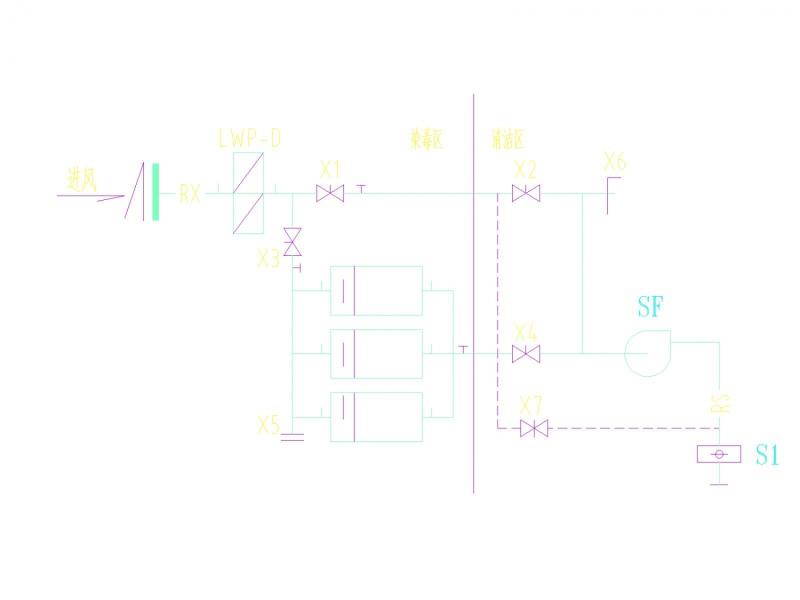

进风口部原理图

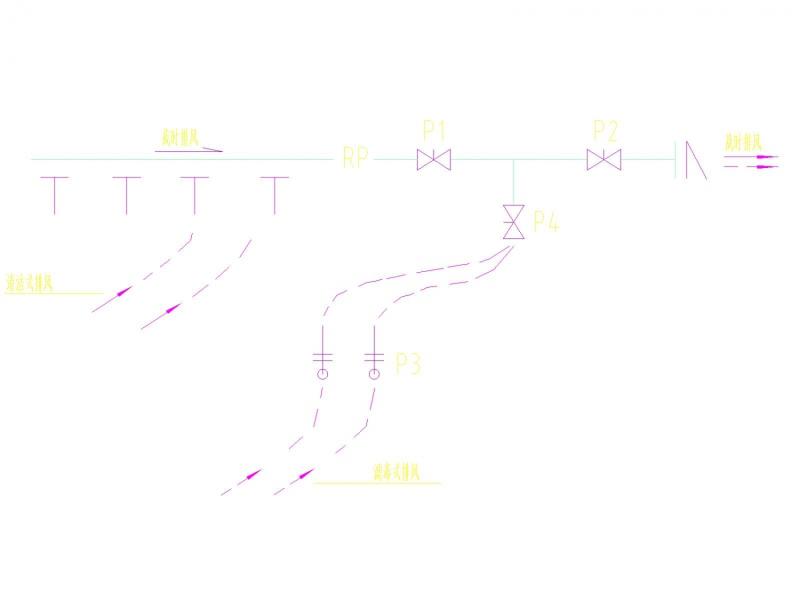

排风口部原理图
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
-
地下车库设计施工 - 1 -
地下车库设计施工 - 2 -
地下车库设计施工 - 3
以上是部分截图，请下载附件后查看完整高清内容
