一份小区二类高层住宅楼电气CAD施工图纸

tt8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：4228平方米
• 建筑地上层数：10层
• 图纸设计深度：施工图
• 参考图纸：52张
• 设计年代：近代
• 负荷等级：二级
• 防雷等级：第三类
• 接地方式：TN-S
• 强电设计：低压配电,电气照明,建筑物防雷,接地安全
• 弱电设计：出入口控制系统,通信系统,有线电视和卫星接收系统,信息网络系统

附件详情

• 1、设计说明
• 2、配电系统图
• 3、弱电系统图
• 4、强电干线平面图
• 5、 照明平面图
• 6、插座平面图
• 7、 弱电平面图
• 8、基础接地平面图
• 9、屋面 防雷平面图

附件详情

该附件是小区二类高层住宅楼全套电气施工图纸，总共52张。
该项目为小区4#楼，共10层，建筑高度29.60米，耐火等级为二级，为二类高层建筑，总建筑面积4228平方米。
电气设计包含低压380/220V供配电系统，照明，插座，防雷与接地系统，有线电视系统，电话系统，宽带网系统，可视对讲系统等。

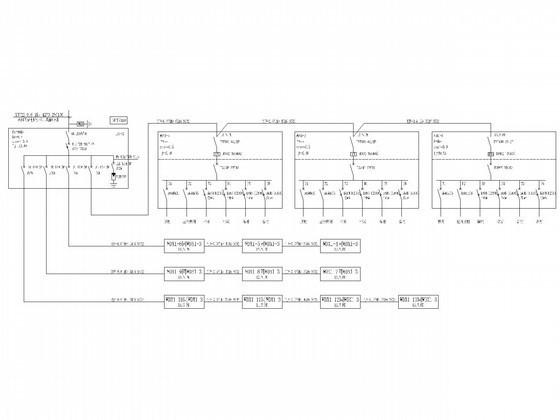

配电系统图二

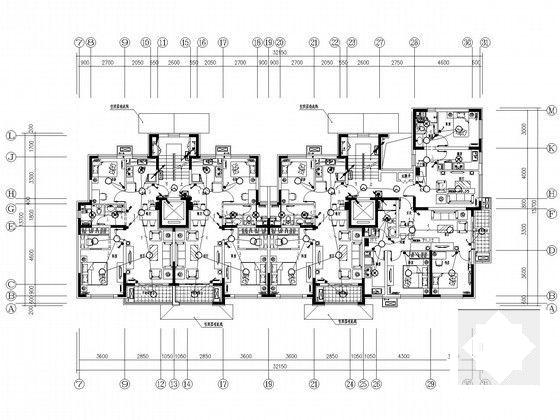

３＃楼三层插座平面图

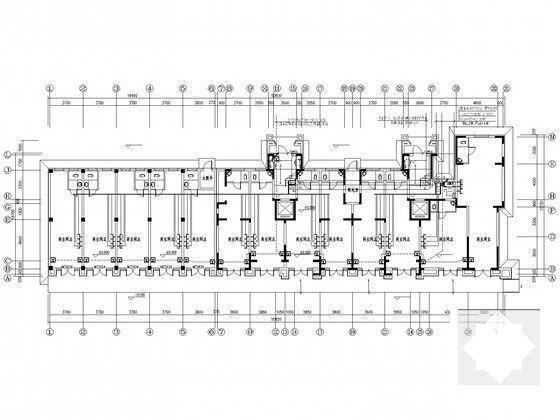

四、六、八层照明平面图

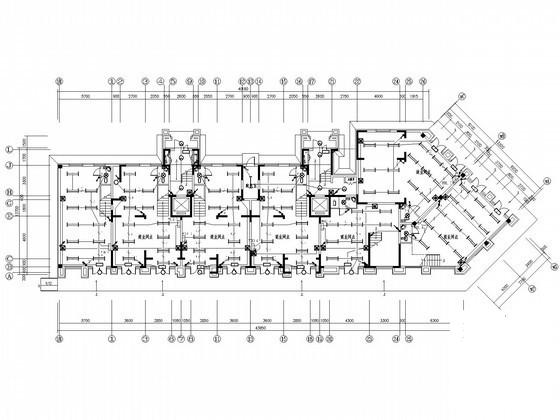

一层弱电平面图

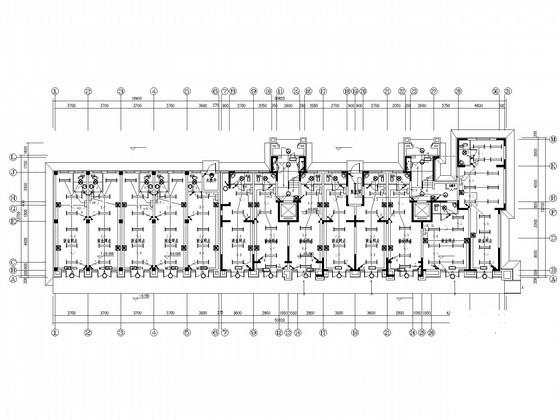

３＃楼一层照明平面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
