一份二类高层住宅楼给排水消防CAD施工图纸

hhtu3yy

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑地上层数：11层
• 图纸设计深度：施工图
• 参考图纸：15张
• 设计年代：近代
• 地下室用途：车库
• 生活供水设计：生活给水系统
• 消防设计：室外消火栓系统,室内消火栓系统
• 供水分区：两区
• 消火栓用水量室外(L/S)：15
• 消火栓用水量室内(L/S)：10
• 项目所在地：辽宁

附件详情

• 排水干管平面图

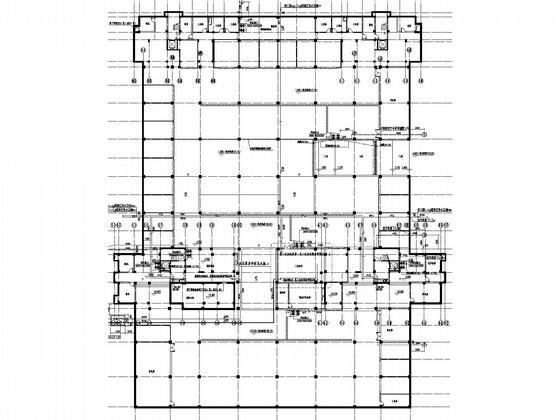

• 给排水平面图
• 给水、消火栓系统图
• 排水系统图
• 给排水施工图 设计说明

附件详情

该项目为住宅小区及地下室的给排水设计，该项目为5~11层住宅，地下车库属三类。属多层和二类高层住宅楼。设计内容包括建筑物内的生活给水、排水、消火栓系统、自动喷洒系统及建筑灭火器配置。
，共15张。

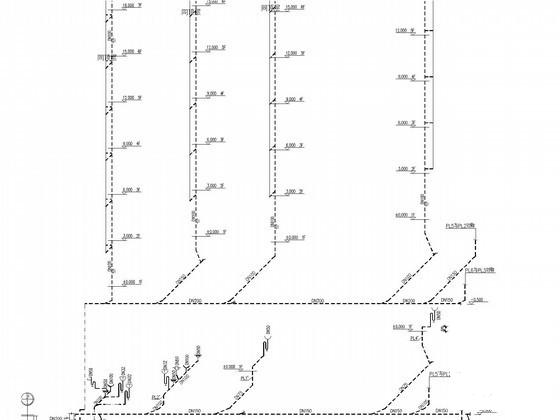

高区给水系统图

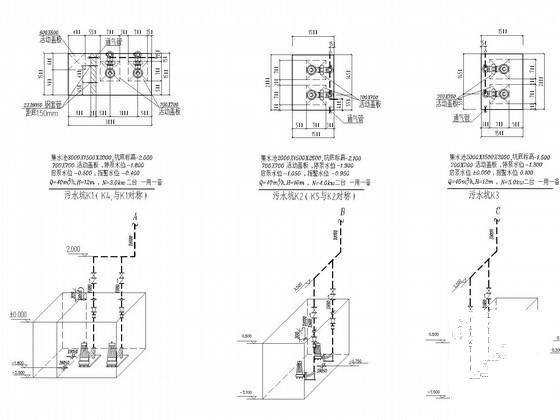

集水坑大样图

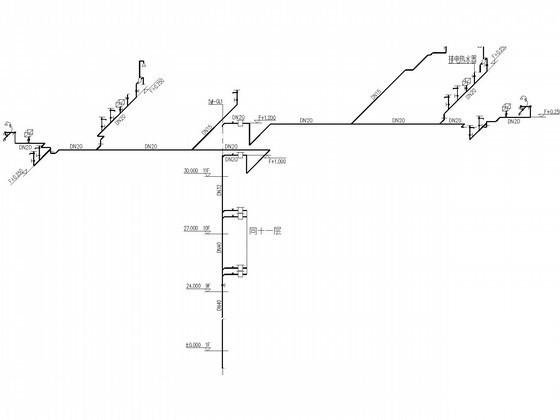

排水系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图
