一份6层小学给排水CAD施工图纸

yy8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：教育
• 建筑高度类型：多层建筑
• 建筑设计面积：23936平方米
• 建筑地上层数：6层
• 设计年代：近代
• 生活供水设计：生活给水系统
• 供水方式：市政供水
• 排水体制：污废合流
• 雨水重现期：10年

附件详情

• 给排水设计施工图总说明

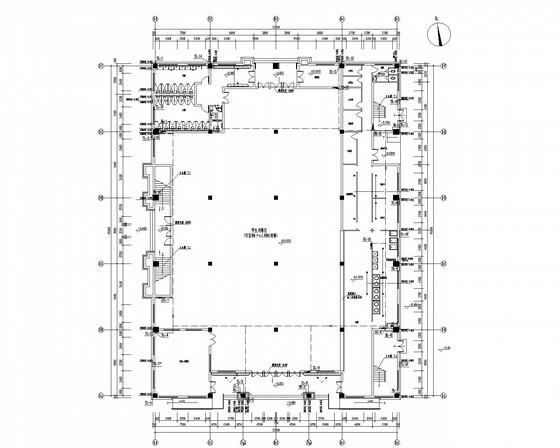

• 一层平面图
• 给排水系统图

附件详情

工程介绍：
该项目总建筑面积为23936 m，地上六层,建筑高度20.10m，以市政给水作为水源.生活给水系统由市网供水；生活排水采用污废合流系统，污水经化粪池处理后排入市政污水管道。屋面雨水系统按温州市洞头县暴雨公式计算，重现期10年,降雨历时5min。该项目按多层试验楼设计。

稿件，共16张图纸。

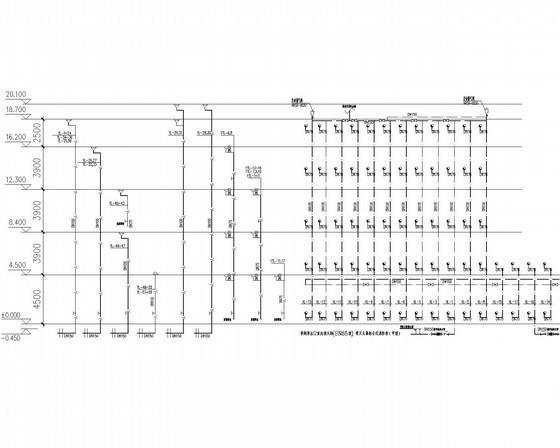

给排水系统图

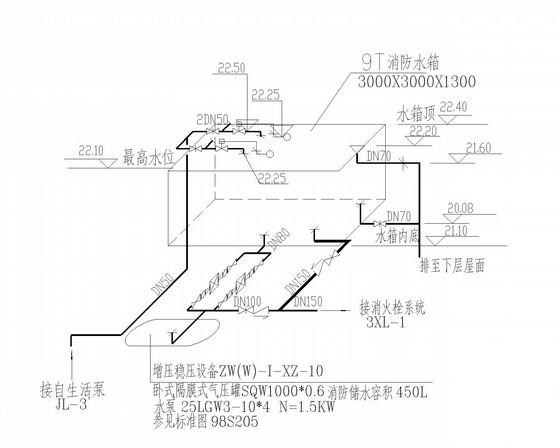

屋顶消防水箱系统图

第 1 张图

第 2 张图

第 3 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
