4层小学扩建工程给排水CAD施工图纸（系统图纸详细）(dwg)

hhjj990

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：教育
• 建筑高度：多层建筑
• 地上层数：4层
• 图纸设计深度：施工图
• 参考图纸：11张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统
• 供水方式：市政供水
• 供水分区：无
• 消火栓用水量室外(L/S)：20
• 消火栓用水量室内(L/S)：15
• 大样节点：卫生间
• 项目地址：湖南

附件详情

• 给排水平面图
• 消火栓给水系统原理图
• 冷水给水系统原理图
• 雨水系统原理图
• 污废水系统原理图

附件详情

一、项目概要：
该项目建筑类别属于多层民用建筑的教学楼, 建筑层数为4F, 耐火等级一级. 建筑总高度14.40m, 建筑使用年限为50年. 该项目生活及消防给水利用市政供水作为给水水源, 市政给水管网供水压力为0.30MPa. 生活污水经化粪池处理, 由校区污水管汇集后, 排入市政污水管. 屋面及地面雨水由校区雨水管汇集后, 排入市政雨水管.
二、设计范围：
1. 该资料范围包括小学扩建工程的室内外给排水, 消防等管道系统及小型给水排水构筑物.
三、管道系统、
该项目设有冷水给水系统, 污废水系统, 雨水系统, 消火栓给水系统.
编制于2014年，共11张

消火栓给水系统原理图

冷水给水及污废水系统图

冷水给水系统原理图

博才咸嘉湖水施_t3.dwg

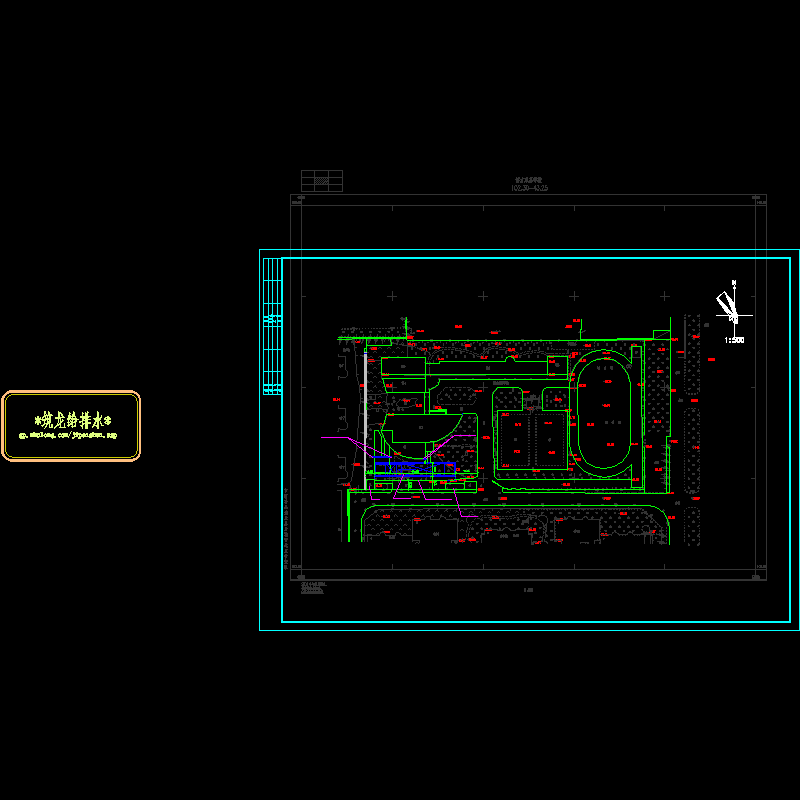

博才咸嘉湖总图_t7.dwg

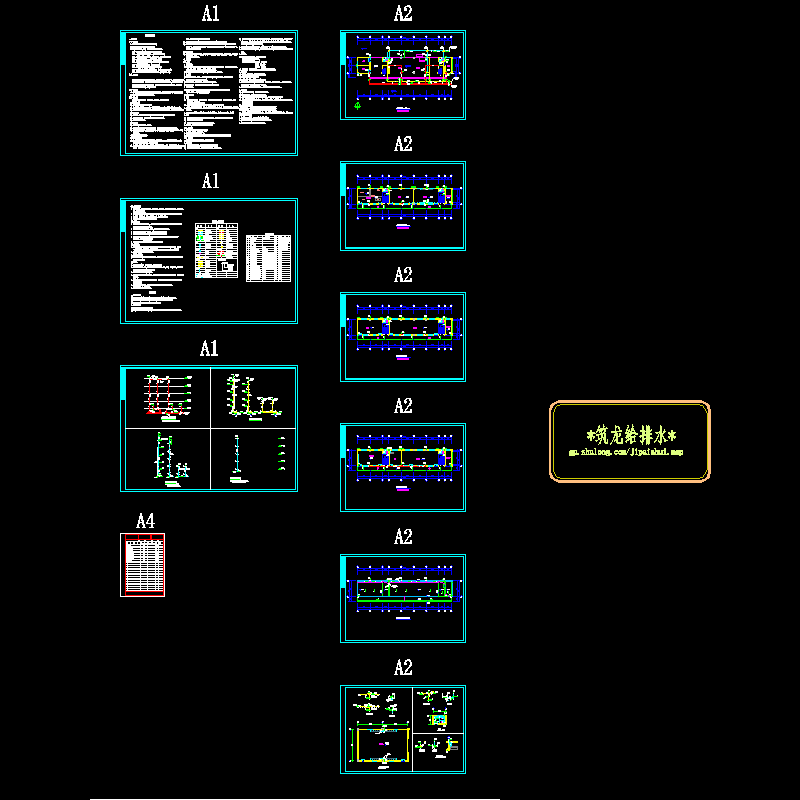

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
