一份3层展览馆给排水CAD施工图纸（虹吸雨水）

dfgaacc

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：教育
• 建筑高度类型：多层建筑
• 建筑设计结构形式：其他结构
• 建筑设计面积：9517平方米
• 建筑地上层数：3层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：15张
• 设计年代：近代
• 地下室用途：车库,其它
• 生活供水设计：生活给水系统
• 排水设计：污水系统,雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
• 供水方式：市政供水
• 供水分区：无
• 排水体制：污废分流,雨污分流
• 排水技术：重力排水,虹吸雨水（满管）
• 雨水重现期：50年
• 火灾危险等级：中危险级Ⅰ级
• 消火栓用水量室外(L/S)：20
• 消火栓用水量室内(L/S)：15
• 大样节点：卫生间
• 项目所在地：安徽

附件详情

• 给排水设计总说明 图例
• 虹吸式雨水排水系统设计说明
• 虹吸雨水系统图
• 生活给水系统原理图
• 生活污水系统原理图
• 生活污水系统原理图
• 消火栓系统原理图
• 集水井大样
• 地下一层给排水平面图
• 一层给排水平面图
• 二层给排水平面图
• 三层给排水平面图
• 屋顶给排水平面图
• 自动喷淋平面图

附件详情

项目概要：本项目位于安徽，该项目为三层展览馆，建筑高度小于24米，中庭吊顶高度小于12m。建筑设计面积：9517.59平米家，其中基底面积：3738.12平米，地下层面积：990.75平米；建筑设计结构形式为框架结构；建筑层数为3层；建筑高度17.3米屋面防水等级：Ⅰ级；地下室防水等级：Ⅱ级。
该资料系统包括：消火栓给水系统、自动喷淋给水系统、建筑灭火器配置、生活给水系统、生活污水系统、雨水系统。
，共计15张图纸；

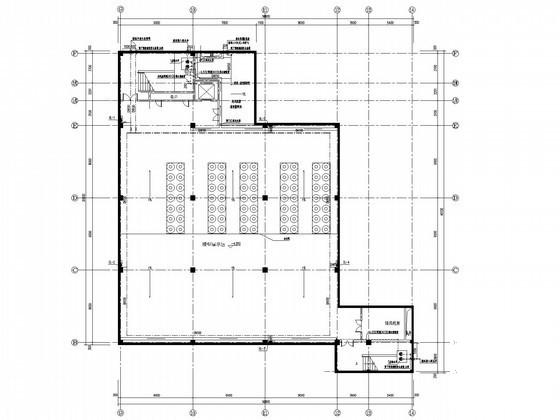

地下一层给排水平面图

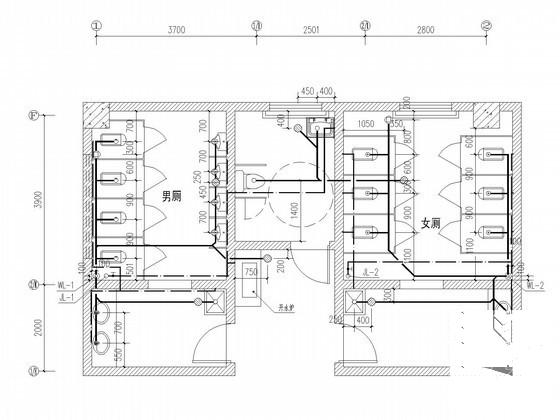

二层卫生间给排水平面图

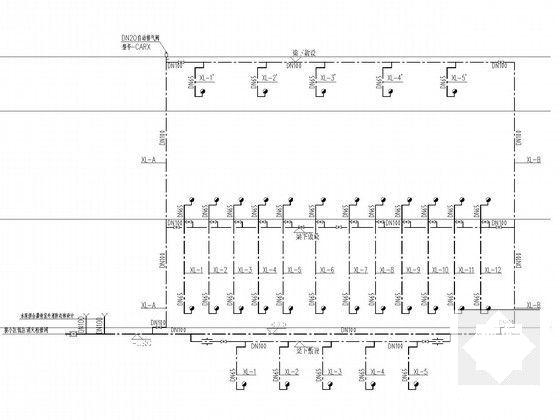

消火栓系统原理图

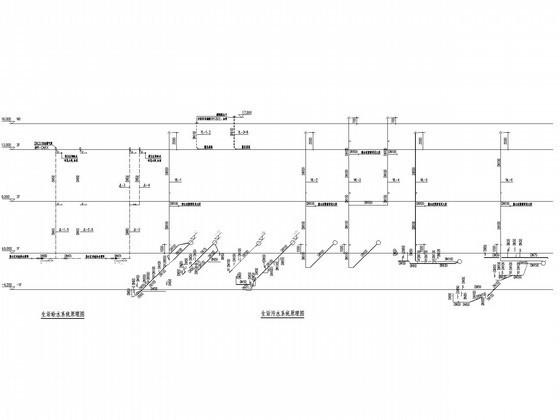

给排水系统原理图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
