铝合金熔铸车间虹吸雨水系统CAD施工图纸.dwg

wowow66

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情 1.设计参数： 　　(1)依照天津地区10年重现期5分钟暴雨强度512.50 l/s.ha计算；50年重现期5分钟暴雨强度677.08 l/s.ha校核。 　　(2)总汇水面积约为：S=78070 平方米。 　　(3)虹吸系统数量:50个；雨水斗数量：ZD·DA-63型雨水斗27个，ZD·DA-90型雨水斗243个；溢流系统数量:20个；雨水斗数量：ZD·DA-63型雨水斗16个，ZD·DA-90型雨水斗74个。 　　2.技术要求： 　　(1)雨水斗采用下沉式斗体，整流器、导流罩采用硅铝合金，斗体采用不锈钢材质，长期使用不产生锈蚀。系统选用的雨水斗应出具国家权威检测机构的检测报告。 　　(2)雨水管道采用高密度聚乙烯(HDPE)虹吸专用管道，热熔或电熔连接，虹吸雨水管应符合《建筑排水用高密度聚乙烯管材及管件》CJ/T250-2007标准中的S12.5管系的要求。 　　 雨水斗平面图 车间剖面图 虹吸雨水管系统图

第 1 张图

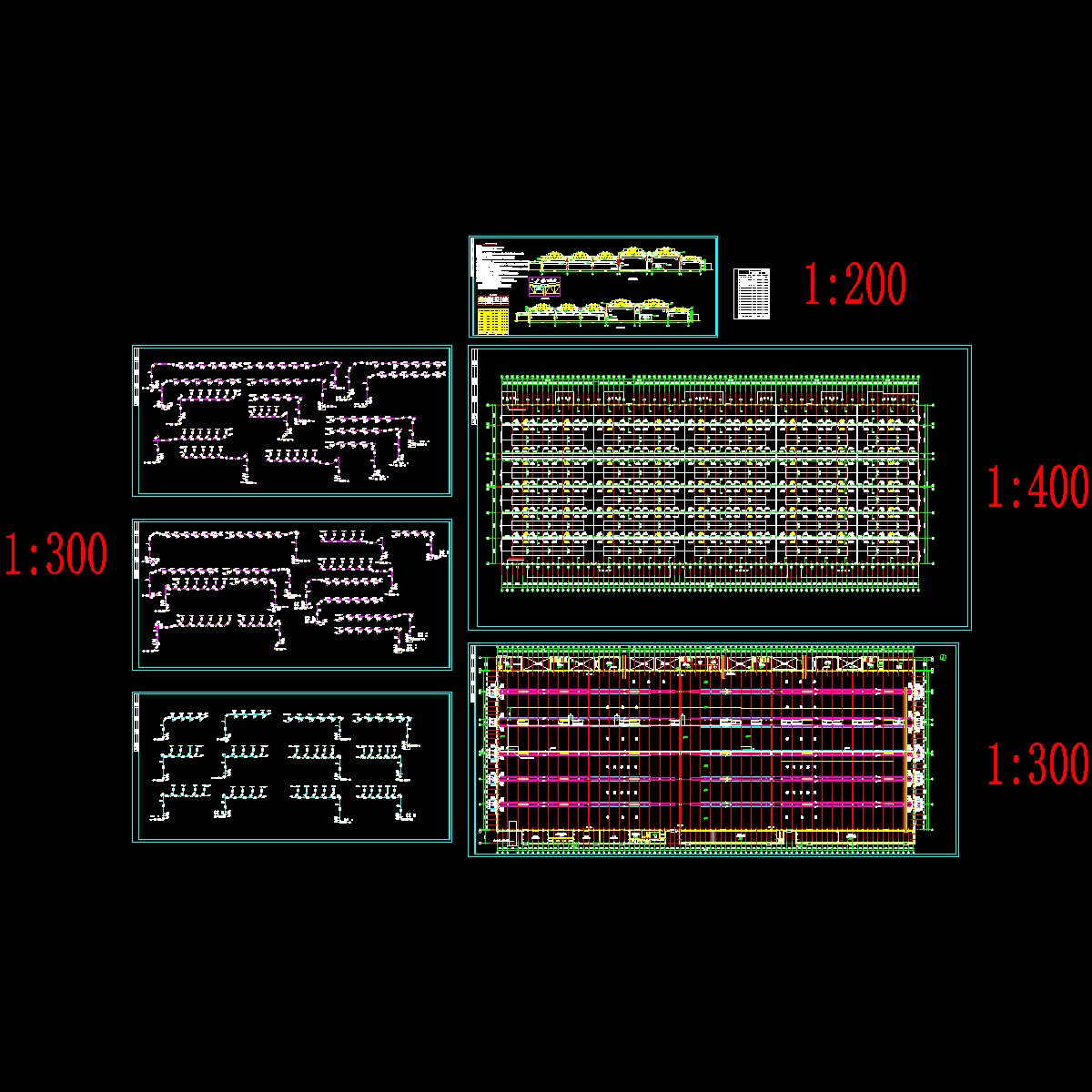

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
