12层广场建筑设计CAD施工图纸

  [复制链接]

0

主题

0

帖子

745

积分

超级版主

Rank: 8Rank: 8

积分
745
发表于 2020-1-24 08:47:43 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 点击这里 搜索更多您想要的资源


  • 住宅类型(型体):板式
  • 商业:无
  • 建筑高度:高层建筑
  • 建筑结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 图纸设计深度:施工图
  • 项目地址:浙江
  • 图纸设计风格:现代风格
  • 图纸设计流派:现代
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 参考图纸:44张
  • 建筑面积:30670平米
  • 用地面积:17595平米
  • 地上层数:12层
  • 效果图:无

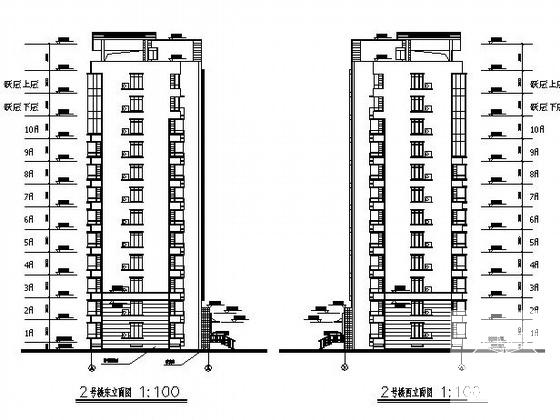

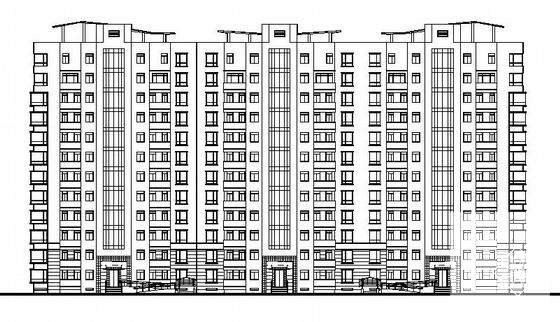

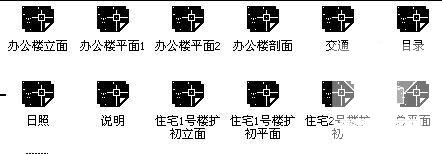

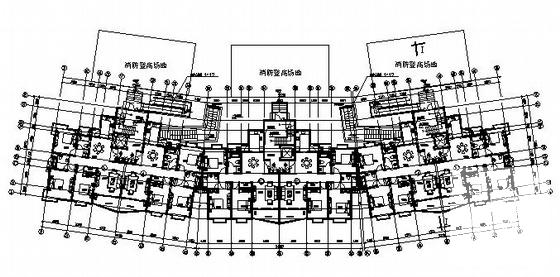

附件详情 该资料为嘉兴某广场建筑设计施工图   工程建筑用地面积:17595平方米,建筑面积约为:30670平方米、建筑结构形式为:框架结构、层数为: 12层   这份参考资料包括图纸目录、图纸说明、工程作法、门窗表、各层建筑平面、立面、剖面图、卫生间详图、楼梯间详图、墙身大样、檐口作法等,共44张图纸   设计功能包括:2栋12层板式住宅及1栋商业办公楼组成,商业办公设一层地下室,共计30670平方米,住宅设半地下室,建筑面积16646平方米。 2 3 4


温馨提示:该资料由网友于2020-1-24 08:47:43上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在建筑施工专区发帖交流相关知识。

附件2099v11ed1w1we1dcef0212ccs.rar

3.59 MB

下载  售价: 100 积分    赚积分
