32层时代广场建筑设计施工CAD图纸

  • 商业聚合形态:“点”式
  • 建筑类别:商业综合体
  • 建筑高度类型:超高层建筑
  • 图纸设计深度:施工图
  • 项目所在地:浙江
  • 图纸设计风格:现代风格
  • 图纸设计流派:现代
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 建筑设计面积:122993平方米
  • 占地面积:15506平方米
  • 容积率:6.04平方米
  • 建筑密度:33.4%
  • 绿化率:22.4%
  • 地上层数:32层
  • 地下层数:2层
  • 地下室建筑设计面积:27591平方米
  • 地下室功能:车库
  • 设计效果图:无

附件详情

建筑名称:华联-xx时代广场
建设地点:杭州市钱江知名地产
建设单位:杭州华xxx业有限公司
建筑工程等级:特级
项目总占地面积15506平方米,总建筑面积122993平方米,其中地下建筑面积27591平方米,其中有1109平方米为公共区域面积(不计入指标),地上建筑面积95402平方米,其中包括避难层1684平方米,总建筑基底面积5178平方米,计容积率面积93718平方米。项目建筑密度为33.4%,容积率为6.04,知名地产率为22.4%。项目为 超高层综合楼,地下一二层为小汽车库,地上一至三层为餐饮及会议,四层为会馆,五至三十二层为办公,其中四层有避难走道,十八层为避难层。

剖面

平面

背立面图

总图

以下是附件的其中一部分截图,共10张,您也可以 搜索 更多您想要的资源

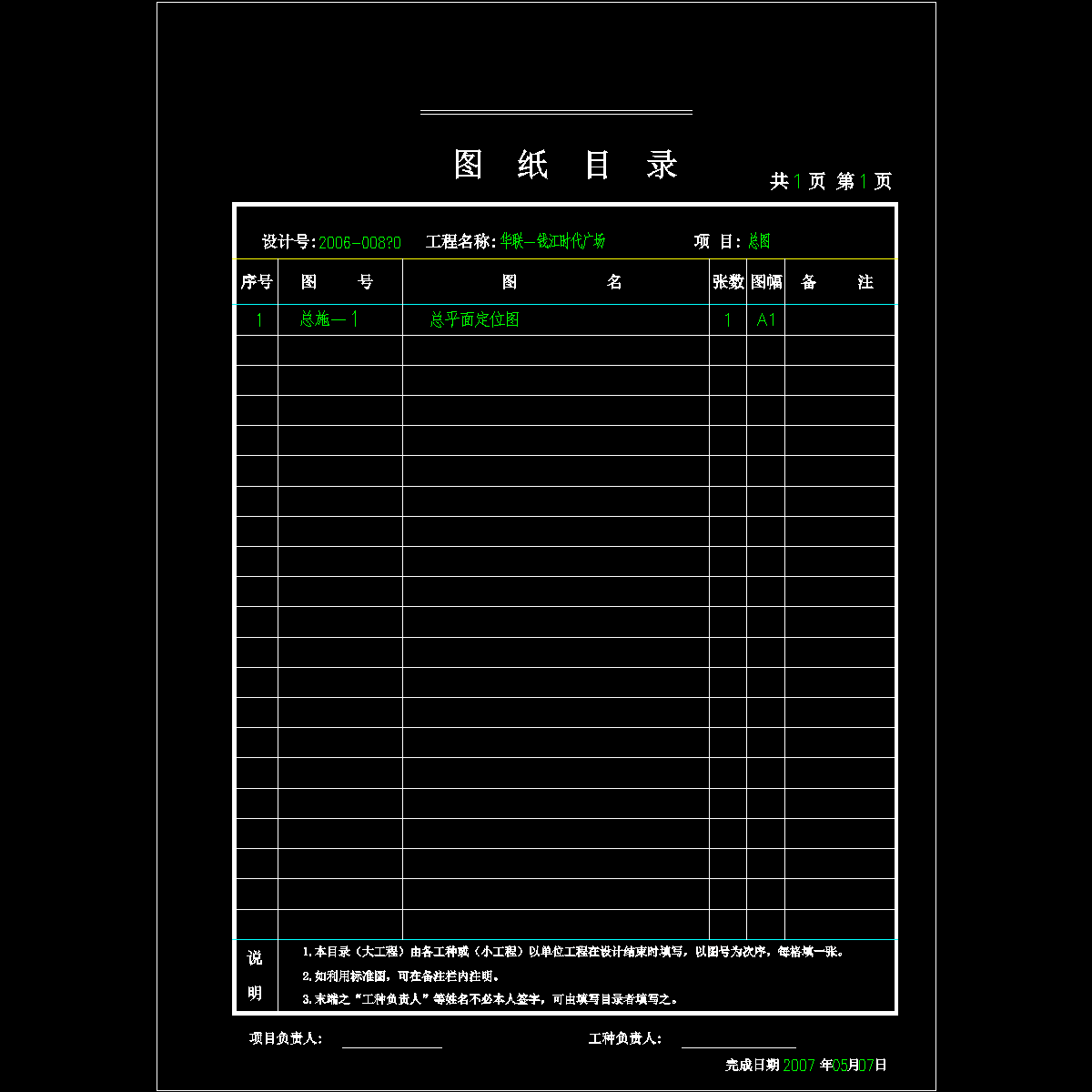

  • 01总图目录.dwg
    01总图目录.dwg

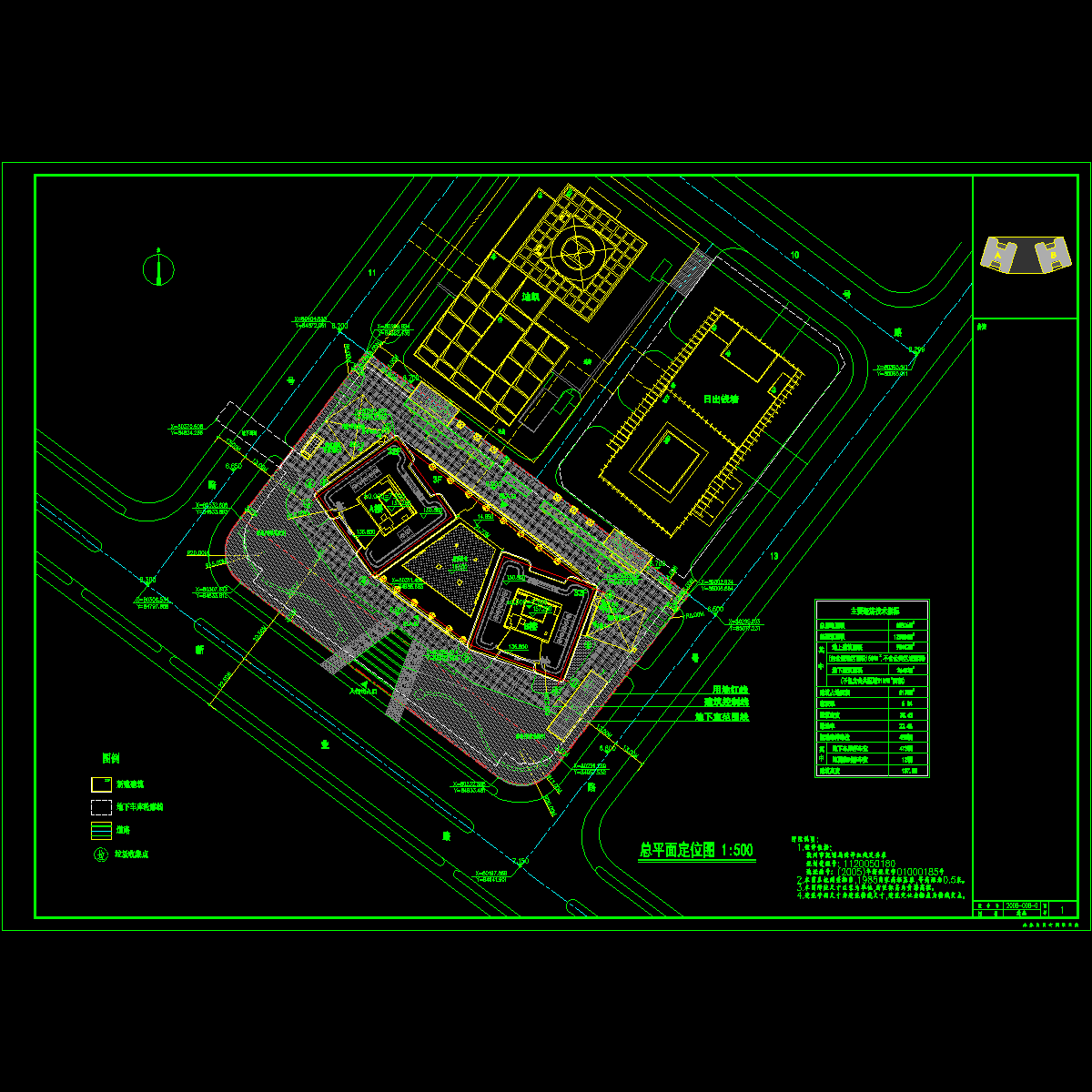

  • 02总图.dwg
    02总图.dwg

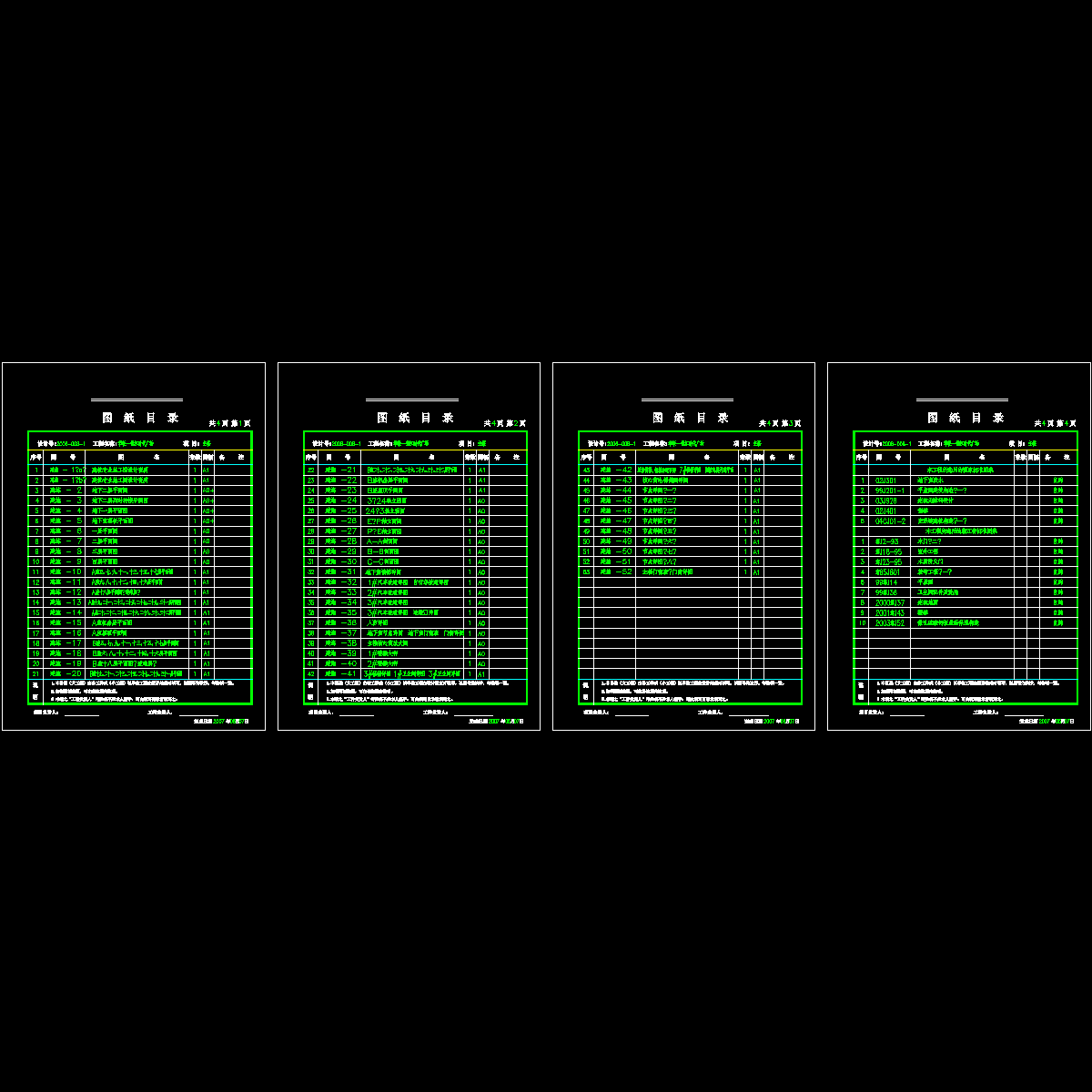

  • 03目录.dwg
    03目录.dwg

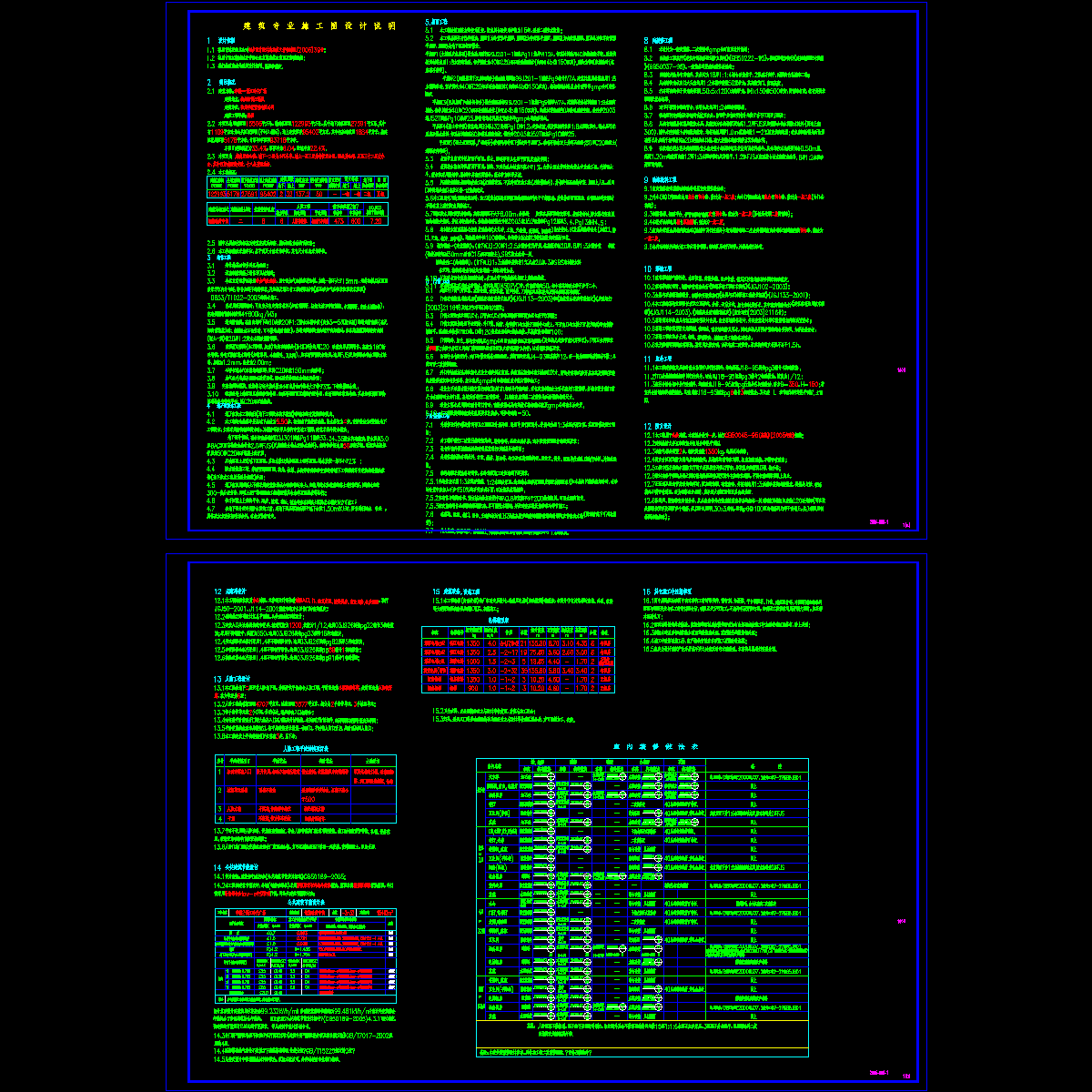

  • 04施工图总说明.dwg
    04施工图总说明.dwg

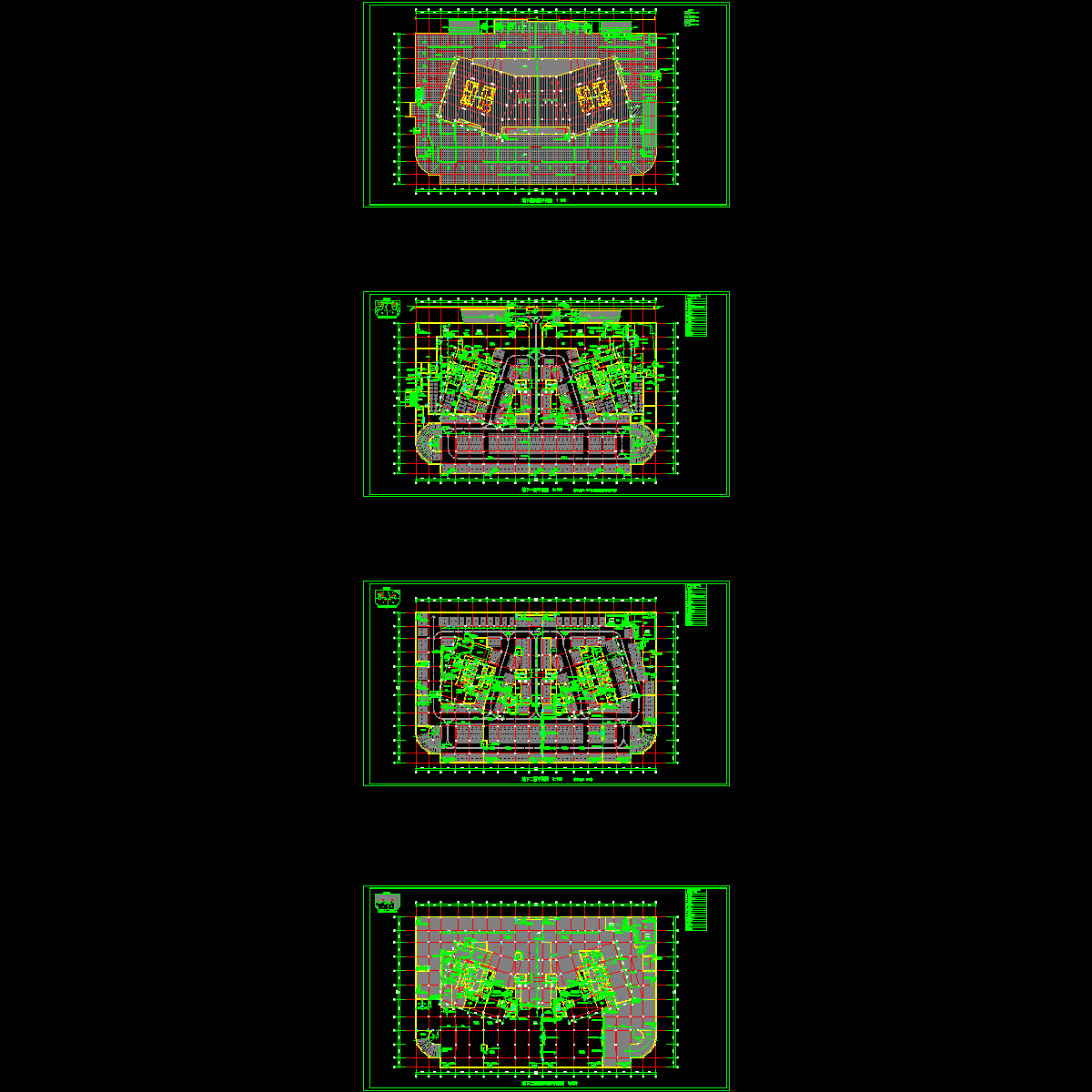

  • 05地下层平面.dwg
    05地下层平面.dwg
  • 06上部平面.dwg
    06上部平面.dwg
  • 07立面.dwg
    07立面.dwg
  • 08a-a剖面.dwg
    08a-a剖面.dwg
  • 09b-b剖面出图.dwg
    09b-b剖面出图.dwg
  • 10c-c剖面.dwg
    10c-c剖面.dwg
以上是部分截图,请下载附件后查看完整高清内容
