退水渠闸工程CAD施工图纸(节制闸退水闸).dwg

bb5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

该附件为退水渠闸工程施工图，涉及节制闸及退水闸，具体包括退水渠施工及配筋图、退水闸施工图、水闸闸室配筋图、盖板配筋图、闸房施工图、水闸一期插筋图、闸室盖板及栏杆施工图、水闸板、梁、柱钢筋图、水闸电缆埋管图及电气接线图等。 　　31张，

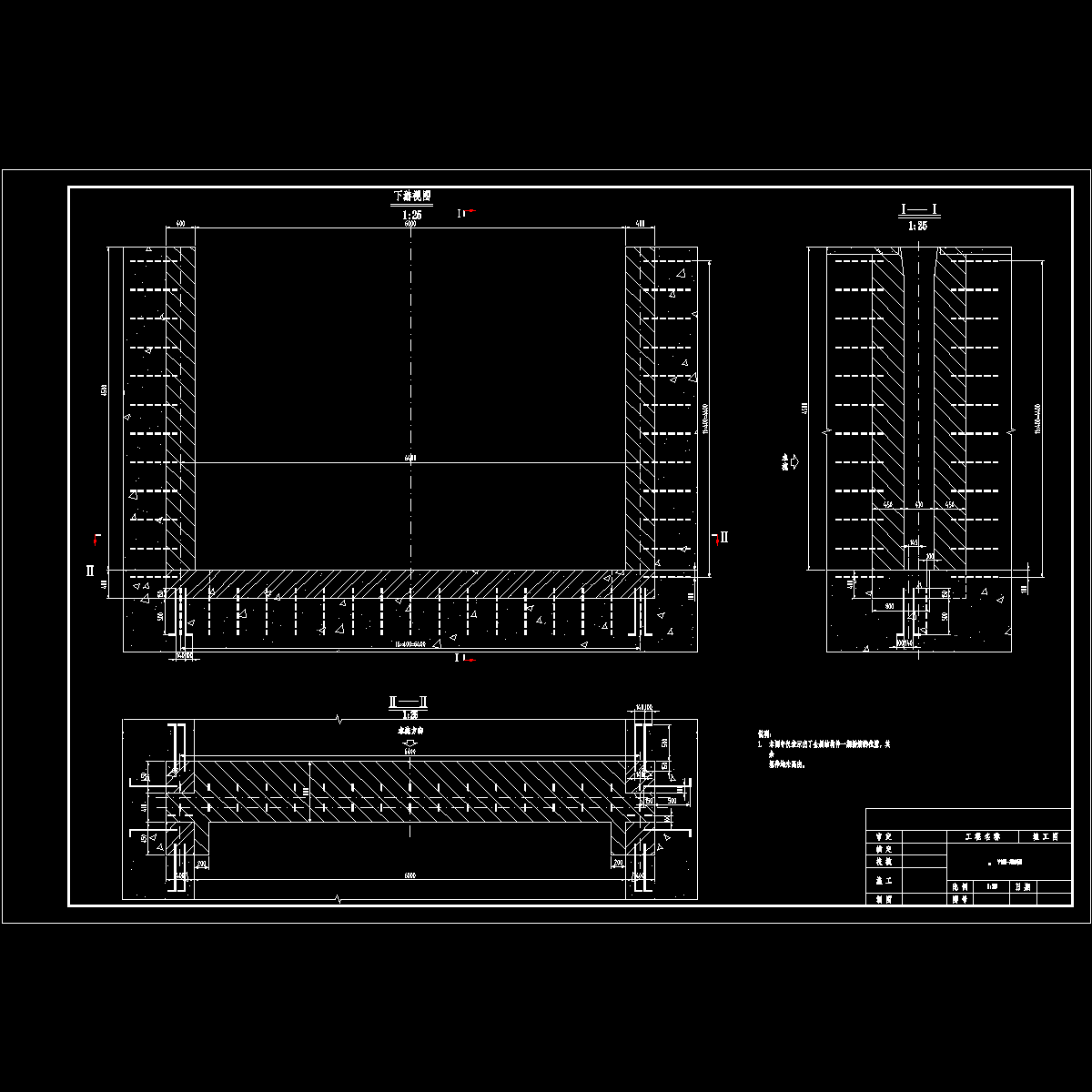

5号退水闸一期插筋图（总干施通-金-03 ）.dwg

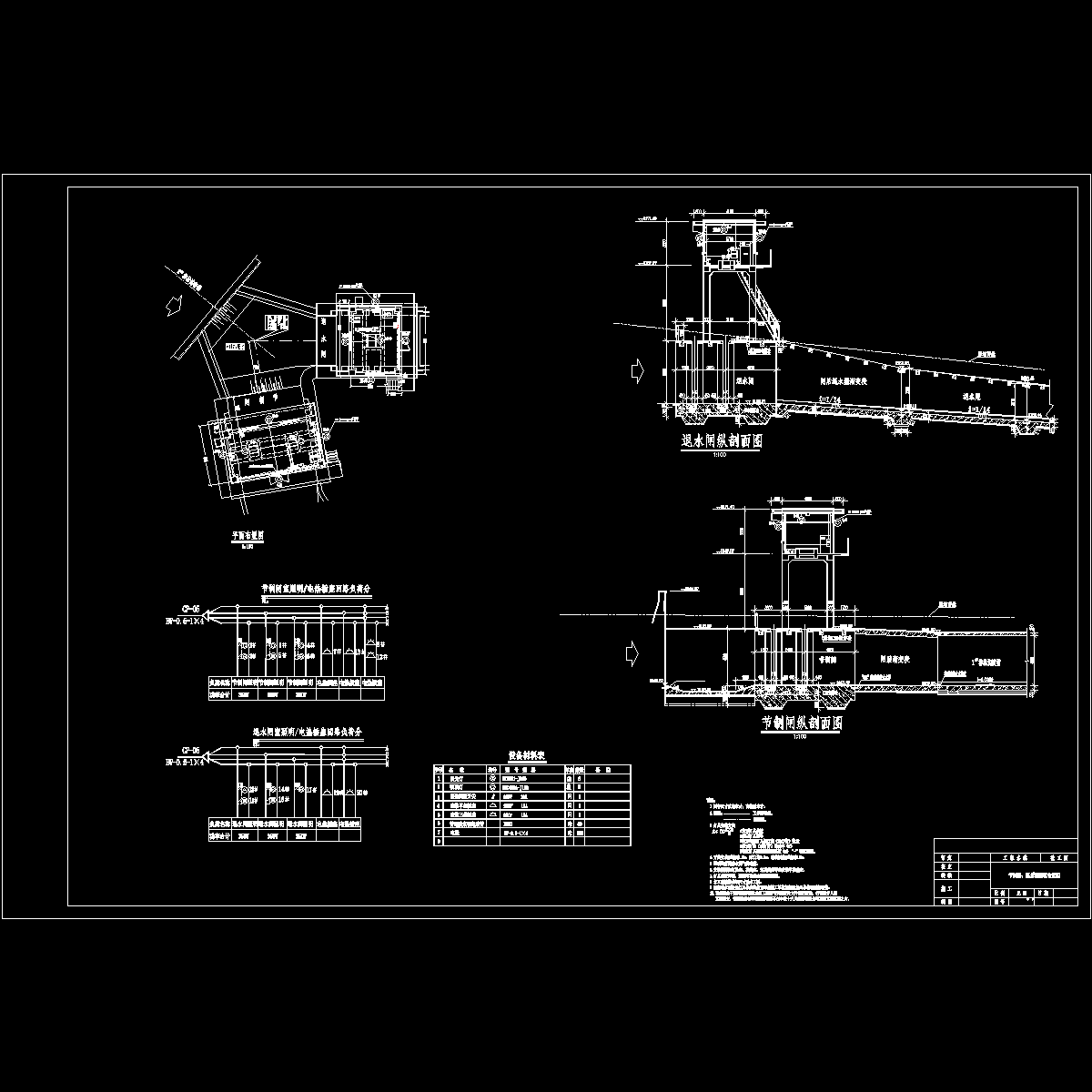

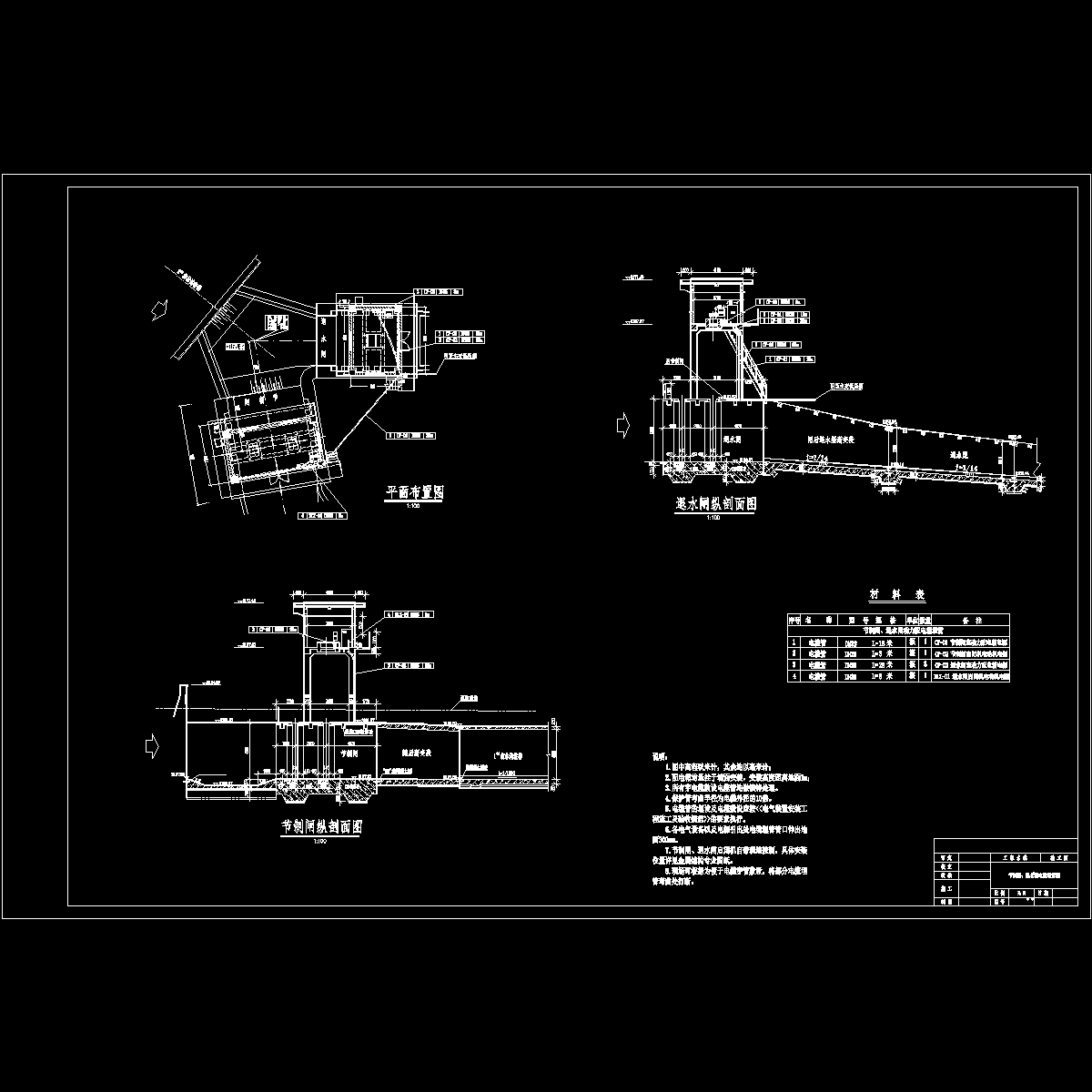

竣43、总干渠 1～5号退水建筑物节制闸、退水闸电缆埋管图（总干施闸(下)-1～5号退水建筑物-电-2）.dwg

竣45、总干渠 1～5号退水建筑物节制闸、退水闸照明布置图（总干施闸(下)-1 ~5号退水建筑物-电-4 ）.dwg

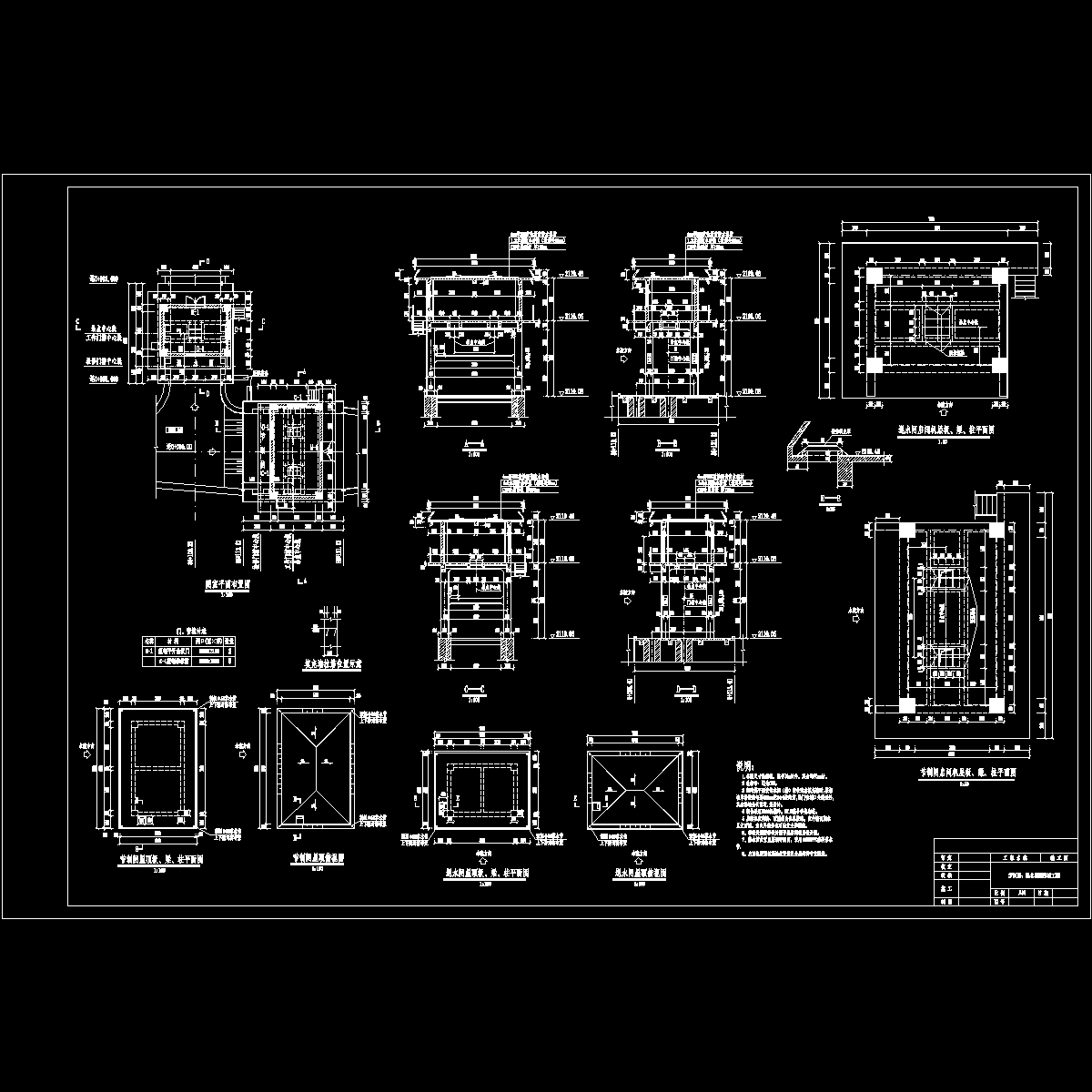

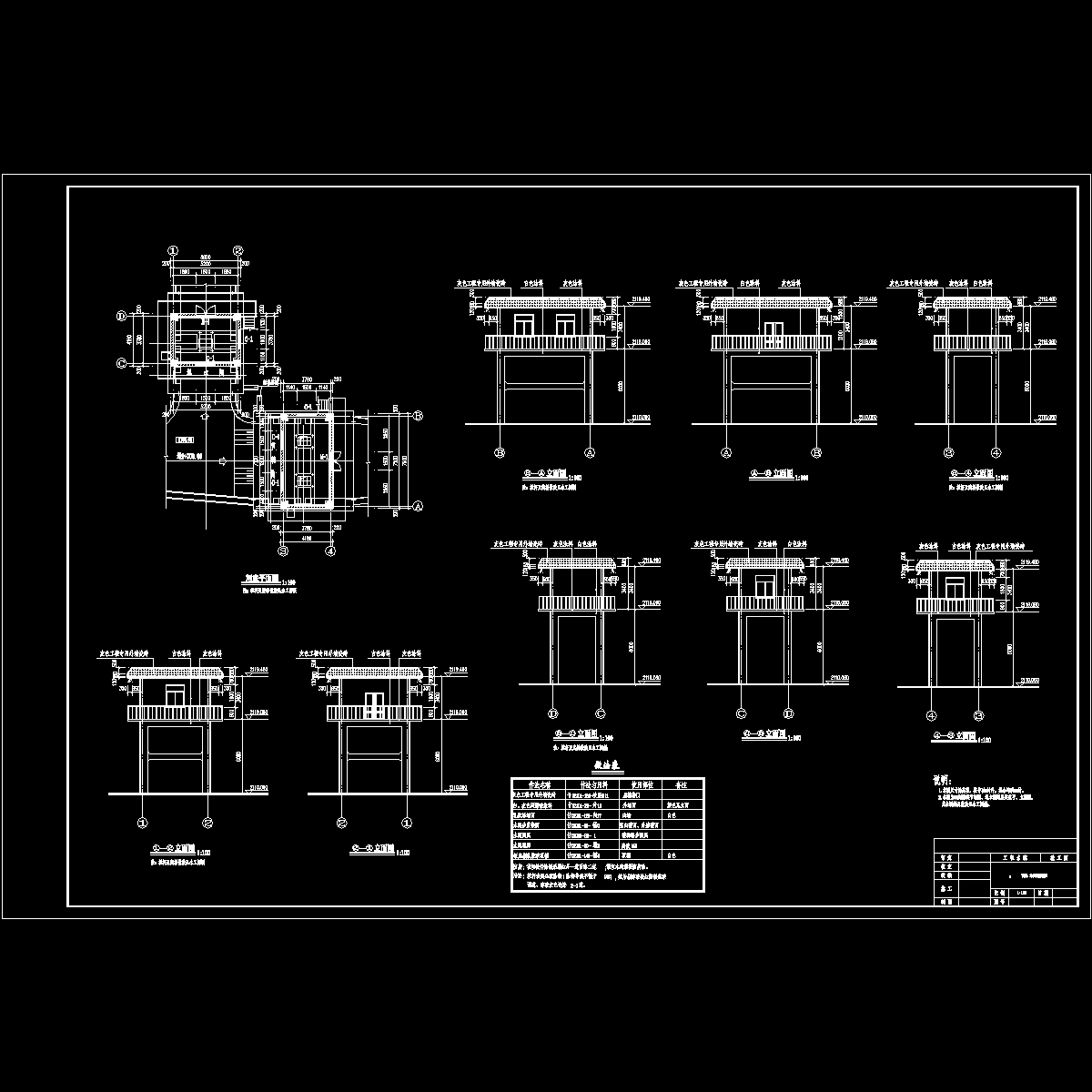

节制闸、退水闸闸房建筑图（总干施闸-建施-01竣 ）.dwg

节制闸、退水闸闸房竣工图（总干施闸-(下)-水-01-10竣）.dwg

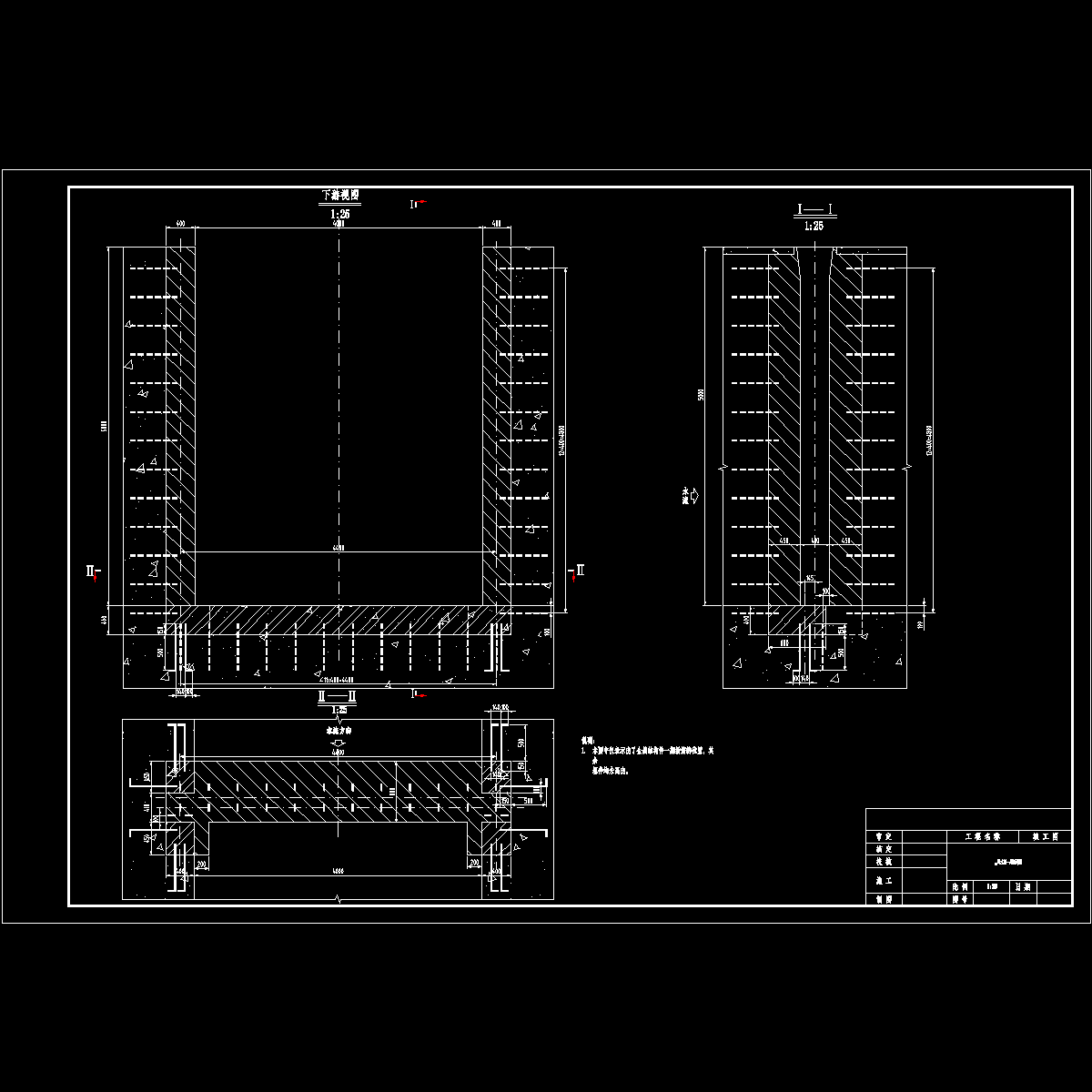

节制闸一期插筋图（总干施通-金-04 ）.dwg

节制闸出口渐变段配筋图（总干施闸-(下)-水-01-11竣 ）.dwg

节制闸闸室盖板集栏杆竣工图（总干施闸-(下)－水－01-8-2竣 ）.dwg

节制闸闸室配筋图（ 总干施闸-(下)－水－01-8-1竣 ）.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
