引水枢纽工程闸站CAD施工图纸（底板设临时施工缝）(钢筋混凝土结构)

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

1、闸站主体采用整体钢筋混凝土结构（底板设临时施工缝），闸室布置在主体中间，泵站对称布置于闸室两侧，每侧设两孔……
a、基坑开挖前，应降低地下水位，使其低于开挖面0.5-1.0m以下
3、 混凝土工程
（1）模板
a、模板及支架材料应符合有关施工规范，其结构必须具有足够的稳定性、刚度和强度……
其中包含的CAD图有：
便桥平、立面图
便桥桥墩及桩结
导墙灌注桩
调平钢板
仿木栏杆
搁门器
公路桥总体
拦污珊

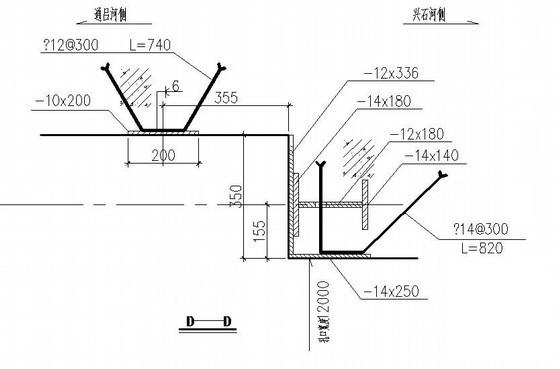

门侧止水结构
桥板钢筋布置图
桥板一般构造图
桥面系
伸缩缝
石材栏杆构造图
位置图等
消力池等

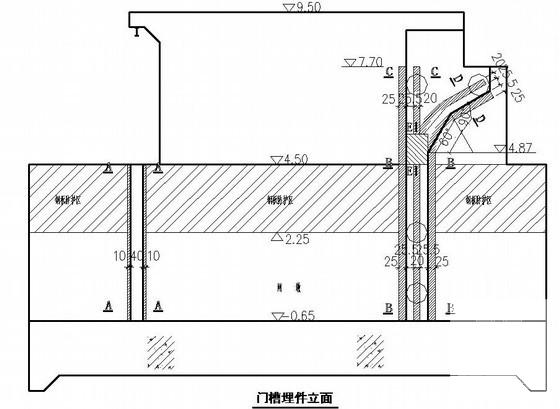

闸槽、底板埋件图
闸门
主滚轮
桩板式桥台
总体主体等

共21张CAD图纸 一份设计说明（3页）

[江苏]引水枢纽工程闸站全套施工图

[江苏]引水枢纽工程闸站全套施工图

[江苏]引水枢纽工程闸站全套施工图

[江苏]引水枢纽工程闸站全套施工图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
