一份4层大型商场给排水CAD施工图纸

dfgaacc

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：商业
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：19572.56平方米
• 建筑地上层数：4层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：18张
• 设计年代：近代
• 地下室用途：商业
• 生活供水设计：生活给水系统
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统,灭火器配置系统
• 供水设备：高位水箱,水泵站,水池
• 供水方式：市政供水
• 供水分区：无
• 排水体制：污废合流,雨污分流
• 排水技术：重力排水
• 雨水重现期：10年
• 火灾危险等级：中危险级Ⅱ级
• 消火栓用水量室外(L/S)：30
• 消火栓用水量室内(L/S)：20
• 大样节点：水箱,泵房,卫生间,集水坑,阀门管件
• 项目所在地：山西

附件详情

• 给排水施工图设计说明
• 地下室给排水、消火栓平面图
• 地下室自动喷水平面图
• 一层给排水、消火栓平面图
• 一层自动喷水平面图
• 二层给排水、消火栓平面图
• 二层自动喷水平面图
• 三层给排水、消火栓平面图
• 三层自动喷水平面图
• 四层给排水、消火栓平面图
• 四层自动喷水平面图
• 屋顶给排水、消火栓平面图
• 消火栓系统图
• 给水系统图
• 雨水系统图
• 排水系统图
• 室外消防水泵房消防示意图
• 自动喷水原理图
• 消火栓系统图
• 卫生间给排水大样图
• 水箱间管道布置图

附件详情

该项目位于山西，二类建筑，总建筑面积约为19572.56平方米，地下一层，地上四层，建筑高度为18.25m。该项目建筑耐火等级为二级。地下室耐火等级为一级。该资料承担该项目的生活给水系统、排水系统、雨水系统、消火栓系统、自动喷水灭火系统及灭火器配置的施工图设计。
，共18张图。

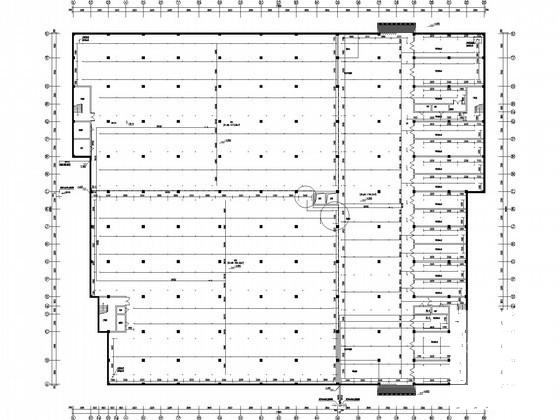

地下室自动喷水平面图

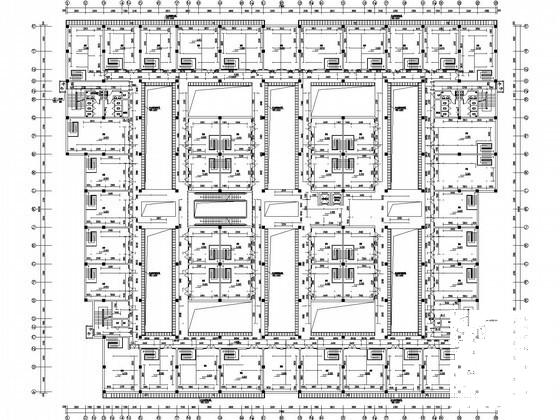

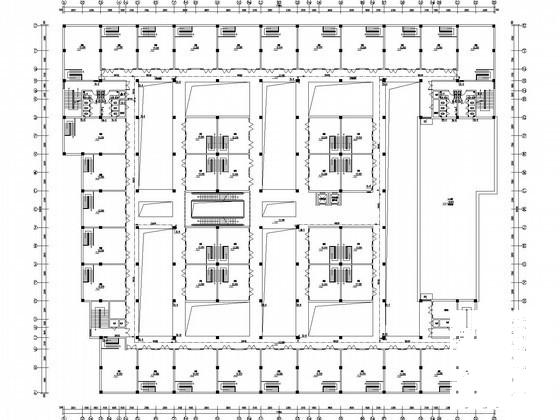

四层给排水、消火栓平面图

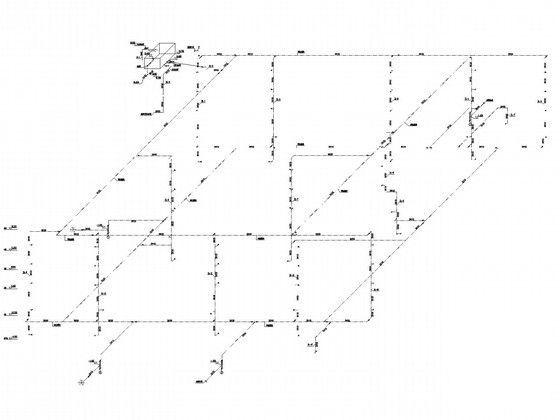

消火栓系统图

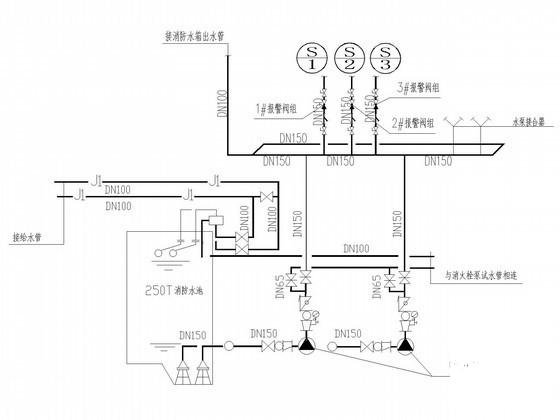

室外消防水泵房消防泵示意图
