小（二）型水库除险加固工程CAD施工大样图(拦水坝溢洪道).dwg

mmyaowolai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

该工程水库集雨面积为1.60km2。水库总库容为86.48万m3/，相应水位6.36m；正常库容为56.03万m3/， 　　相应水位5.12m。设计洪水标准为30年一遇，相应下泄流量17.58m3//s,校核洪水标准为300年一遇，水库灌溉面积为2400亩。是一座以灌溉为主，结合防洪、养殖等综合利用的小（二）型水库。 　　【工程主要施工项目】 　　1、拦水坝；2、防渗处理；3、溢洪道；4、输水设施；5、防汛道路；6、管理房；7、安全检测系统。 　　【主要施工图纸】 　　1、工程平面施工图；2、大坝加固断面施工图；3、帷幕灌浆施工图；4、大坝防渗施工图；5、溢洪道施工图；6、输水涵管施工图；7、防汛道路标准断面施工图；8、管理房施工图；9、基础、梁板柱结构图；10、水库遥测设施大样图；11、坝坡文字详图。 　　... ... 　　24张，

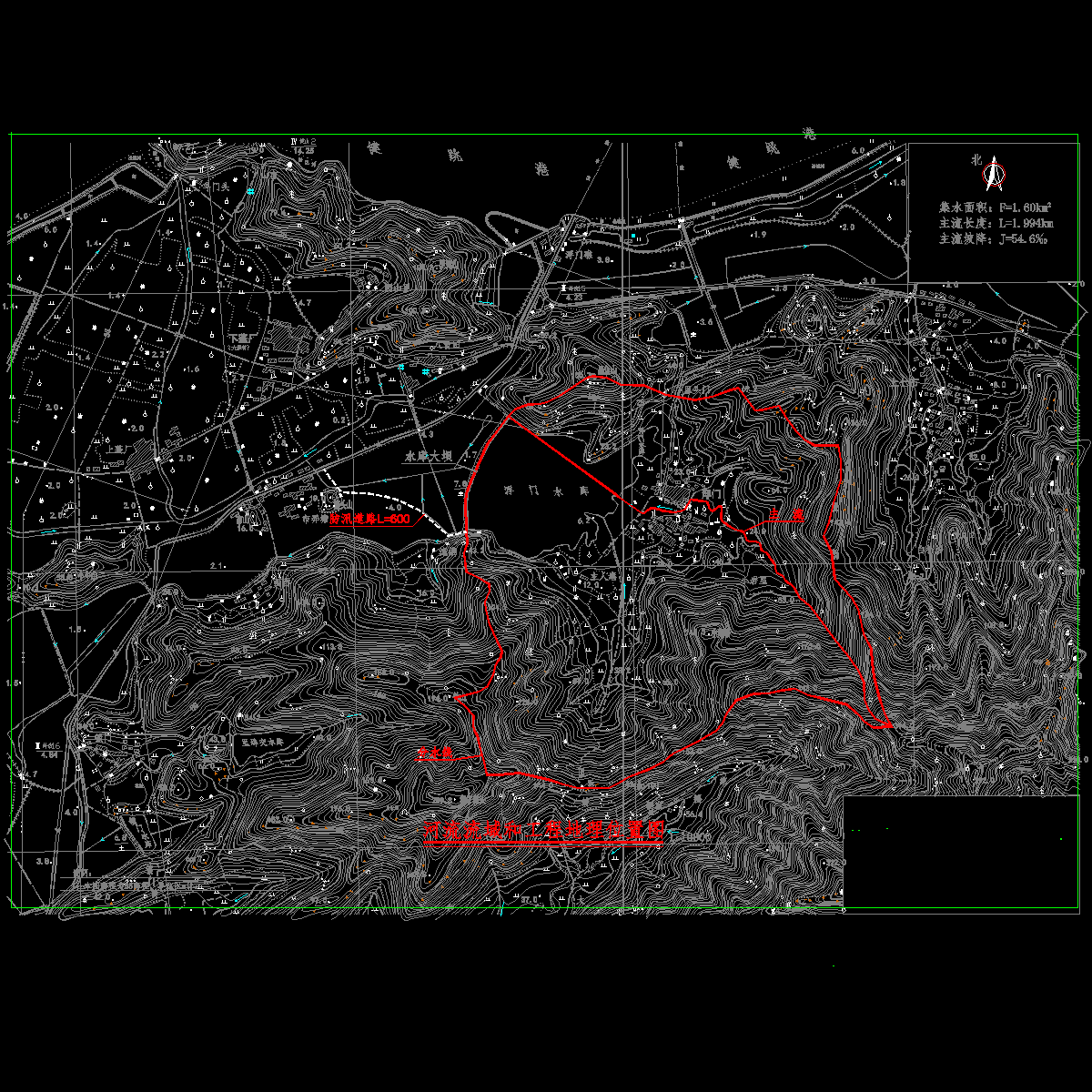

02工程位置及流域地形图.dwg

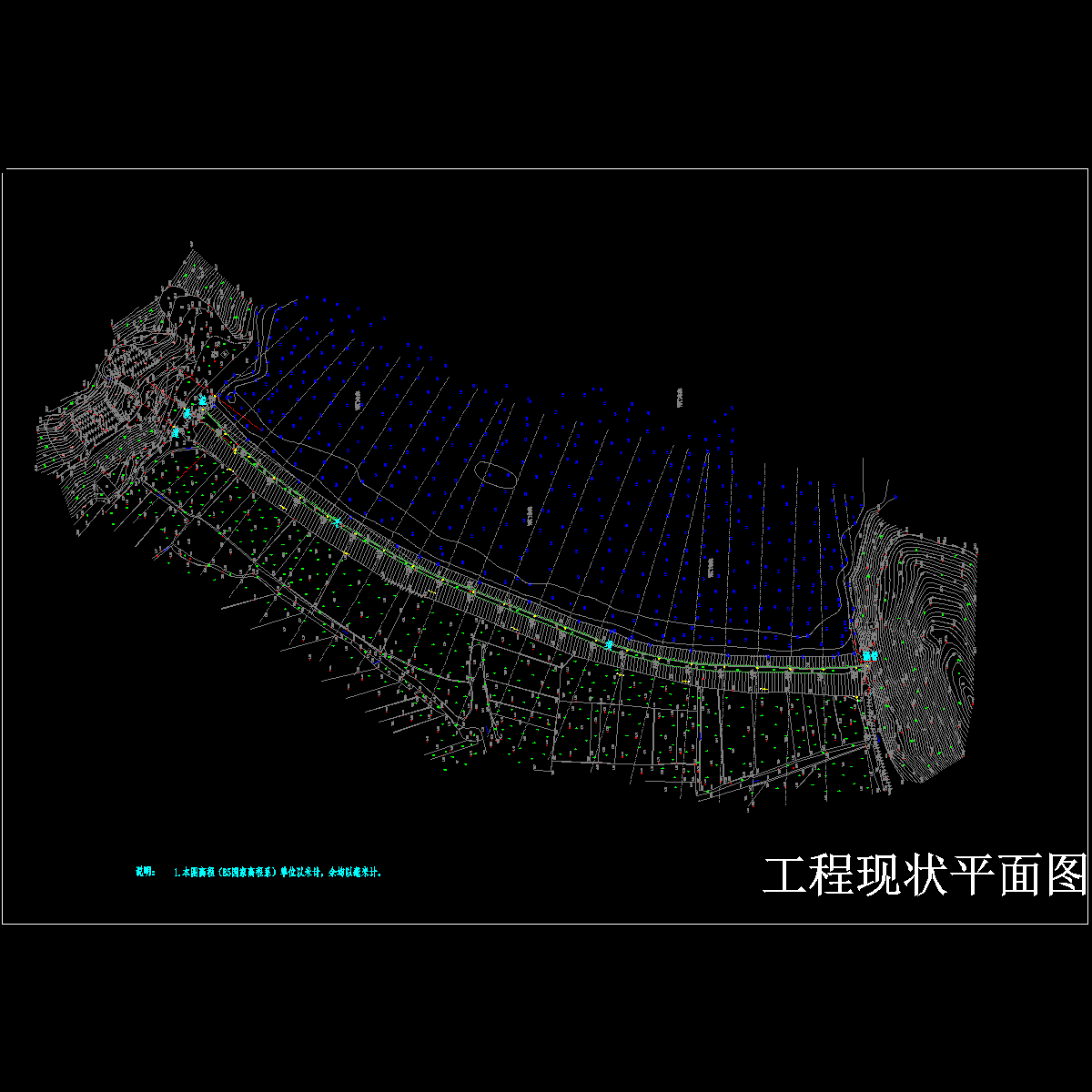

03工程现状平面图.dwg

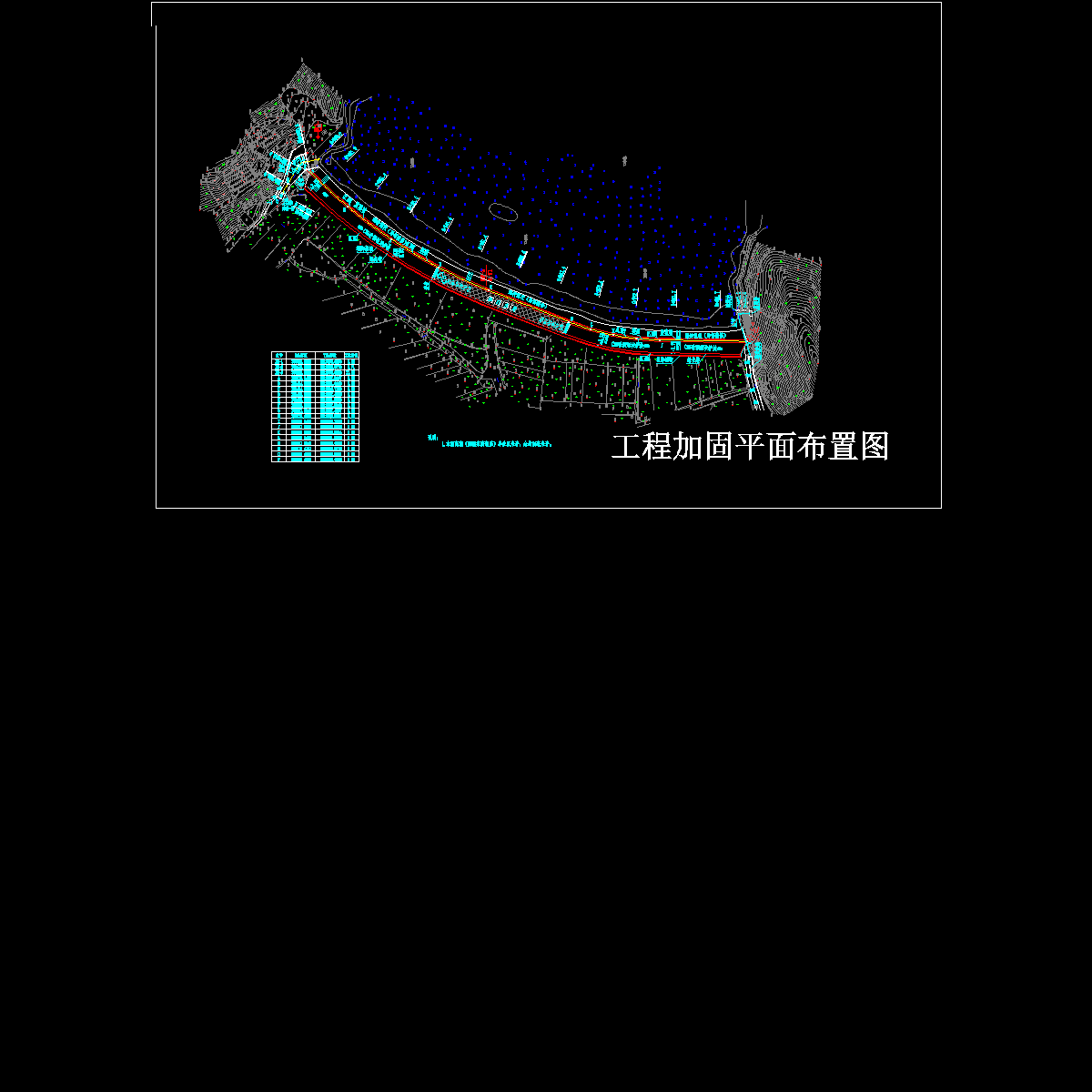

04工程加固平面布置图.dwg

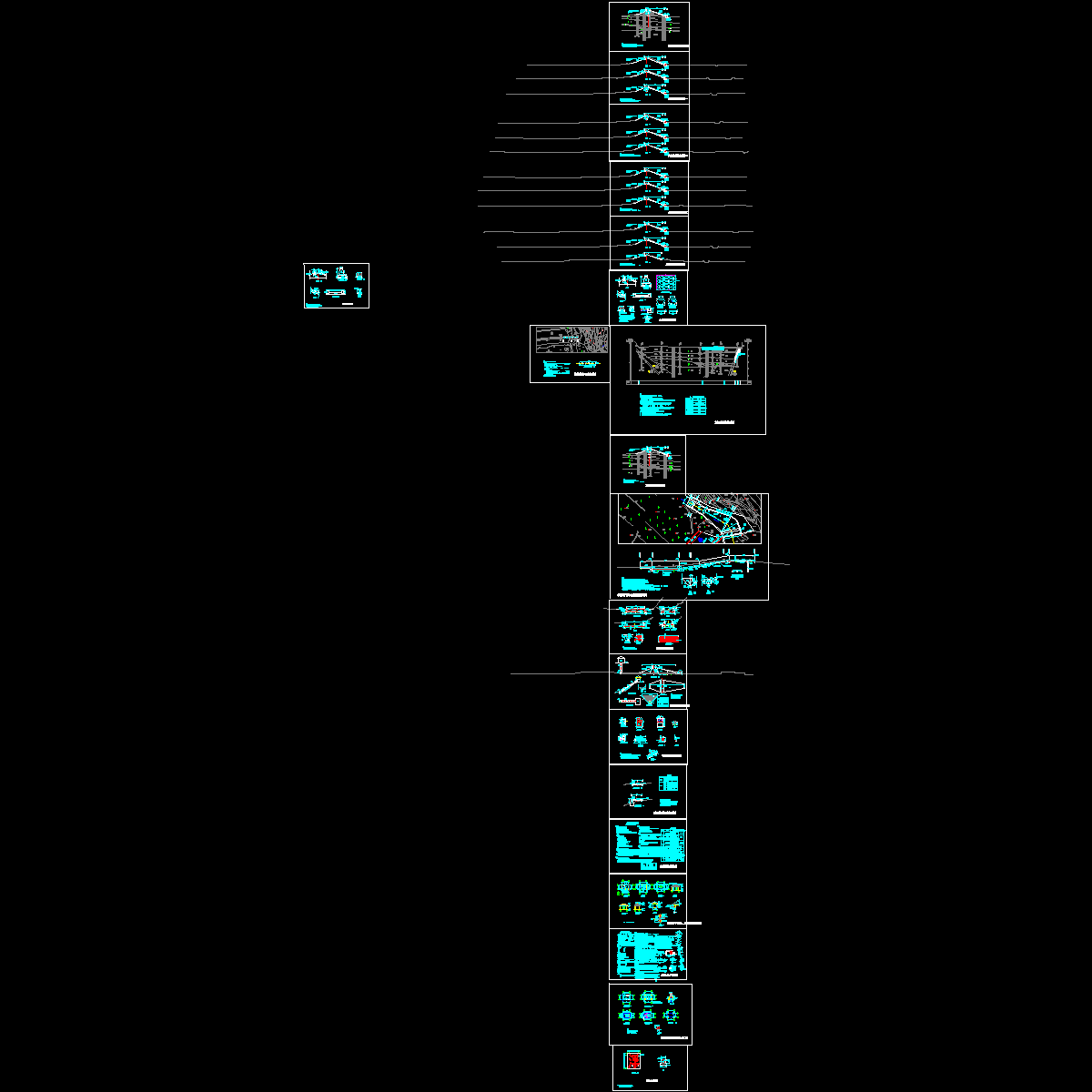

05-22断面.dwg

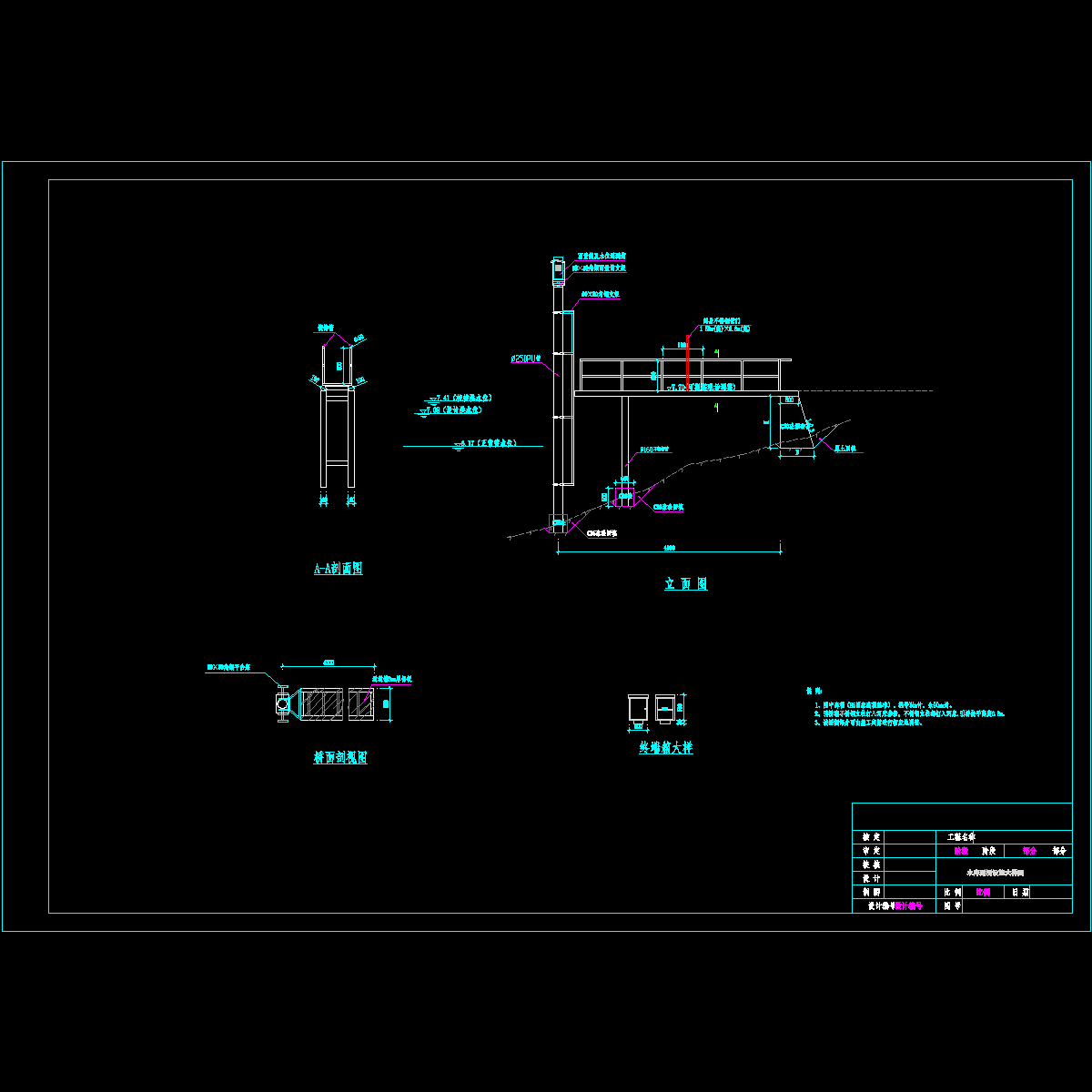

23浮门遥测图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
