小(一)型水库除险加固工程CAD施工图纸(大坝溢洪道).dwg

ffuuiibbxxmm

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

该工程水库正常蓄水位84.80m，相应正常库容93.7万m3；大坝坝顶高程86.80m，最大坝高20m，坝顶轴线长84.6m，坝顶宽4.3m。坝体上游坝坡在83.20m高程设有一宽1.7m的平台，溢洪道位于大坝右侧山体上，为正槽式；溢流堰为宽顶堰式，顶宽为2.0m，堰顶高程84.83m。 　　【水库除险加固主要内容】 　　（1）上游坝坡保持原状，对下游坝坡进行整坡，加宽坝顶宽度为6m；大坝坝身采用旋挖套井回填进行防渗。 　　（2）大坝坝基及坝肩采用帷幕灌浆进行防渗加固处理。 　　（3）大坝下游坝坡采用草皮护坡，布置坝面排水系统；新建下游上坝踏步。 　　（4）下游坝脚新建排水棱体，棱体与下游水塘之间设置隔堤。 　　（5）改造溢洪道进口段、控制段、泄槽段并新建消能段。 　　（6）对上坝公路进行整修，采用200mm厚C20砼路面。 　　（7）在启闭室旁新建管理用房（两层），每层面积150m2/。 　　（8）完善大坝安全监测设施，加强安全监测。 　　【主要施工图纸】 　　1、总平面施工图；2、大坝施工图；3、大坝坝坡细部施工图；4、旋挖套井回填施工图；5、坝基帷幕灌浆施工图；6、大坝观测设施施工图；7、输水低涵封堵施工图；8、溢洪道加施工图；9、溢洪道配筋图；10、管理用房施工图。 　　17张,

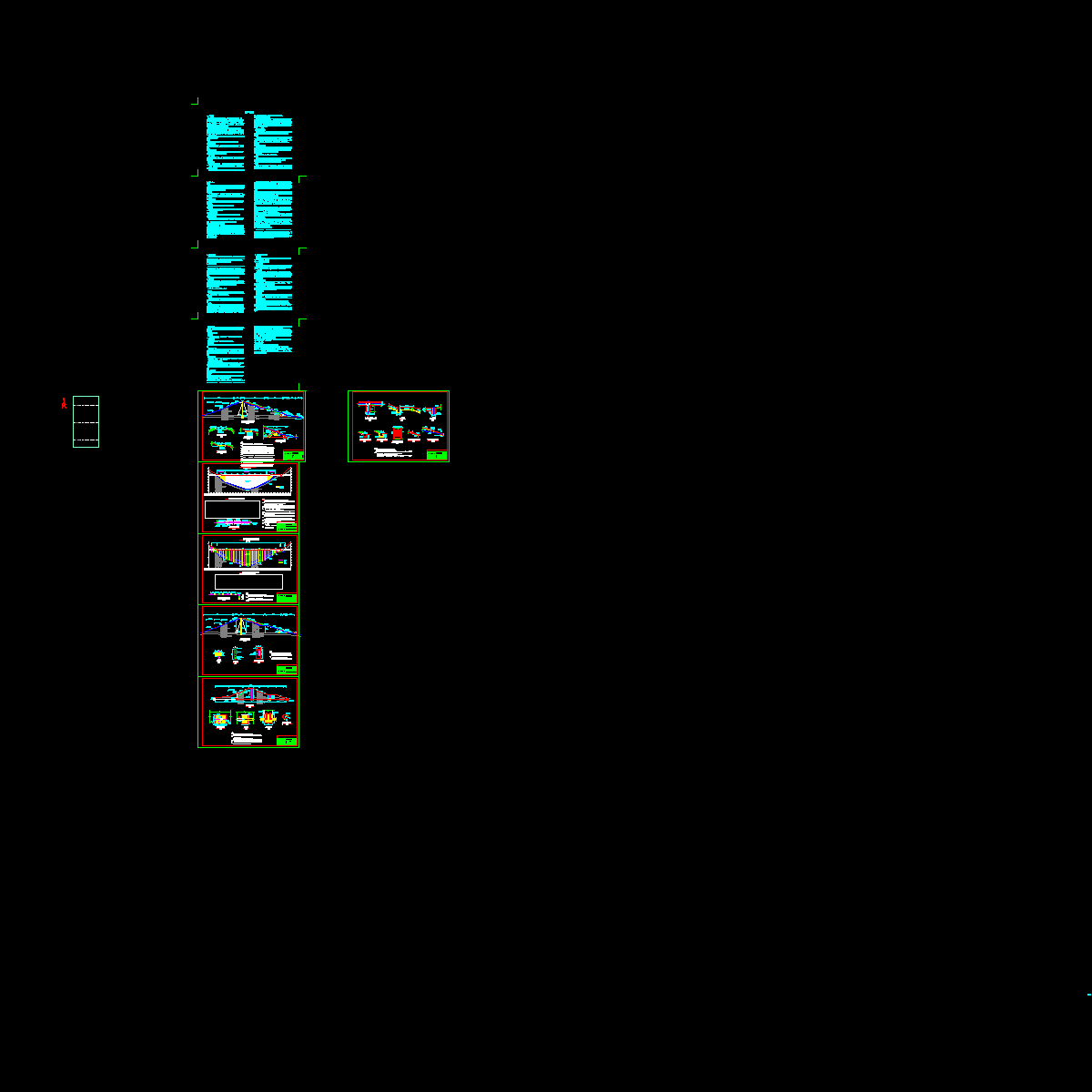

大坝.dwg

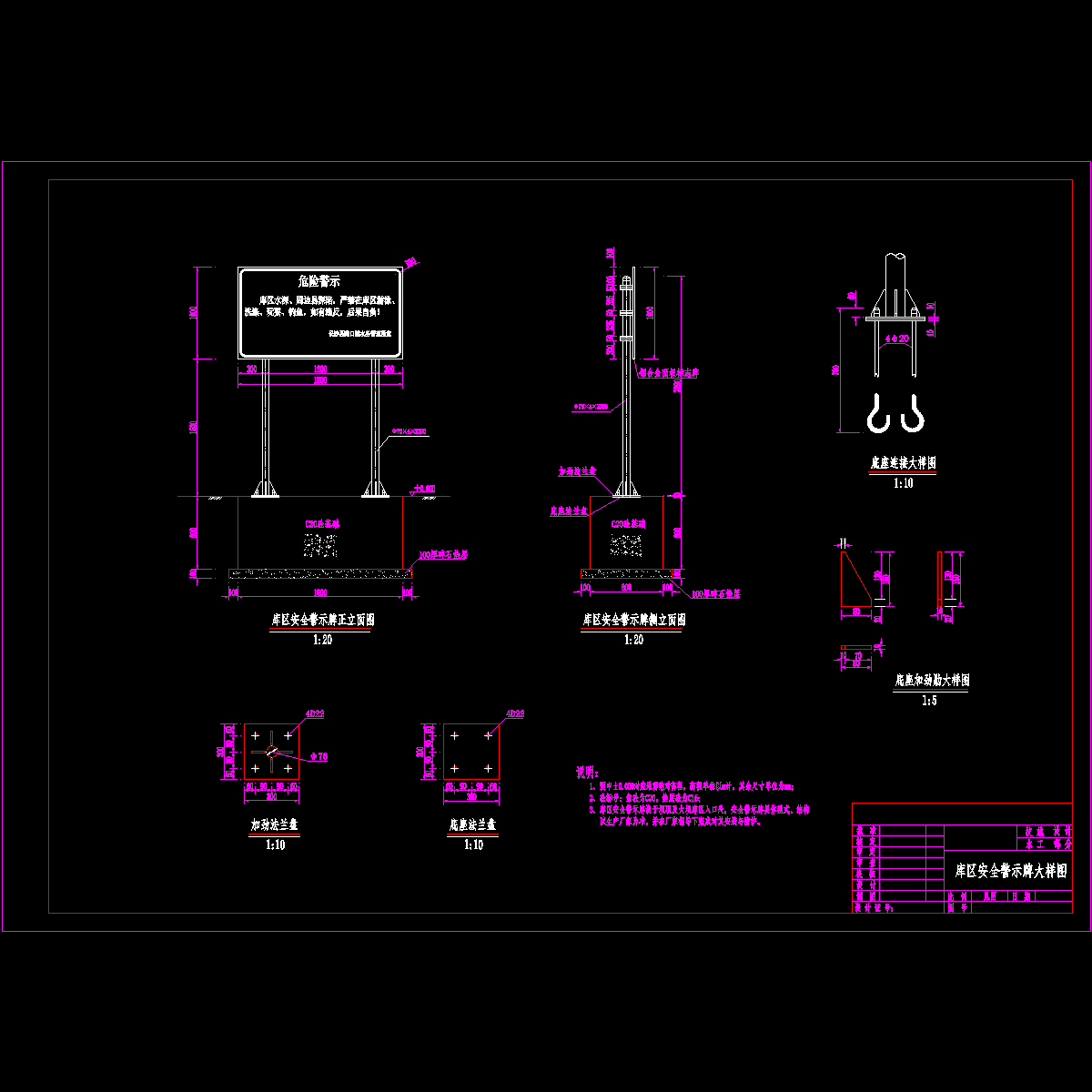

水库警示牌.dwg

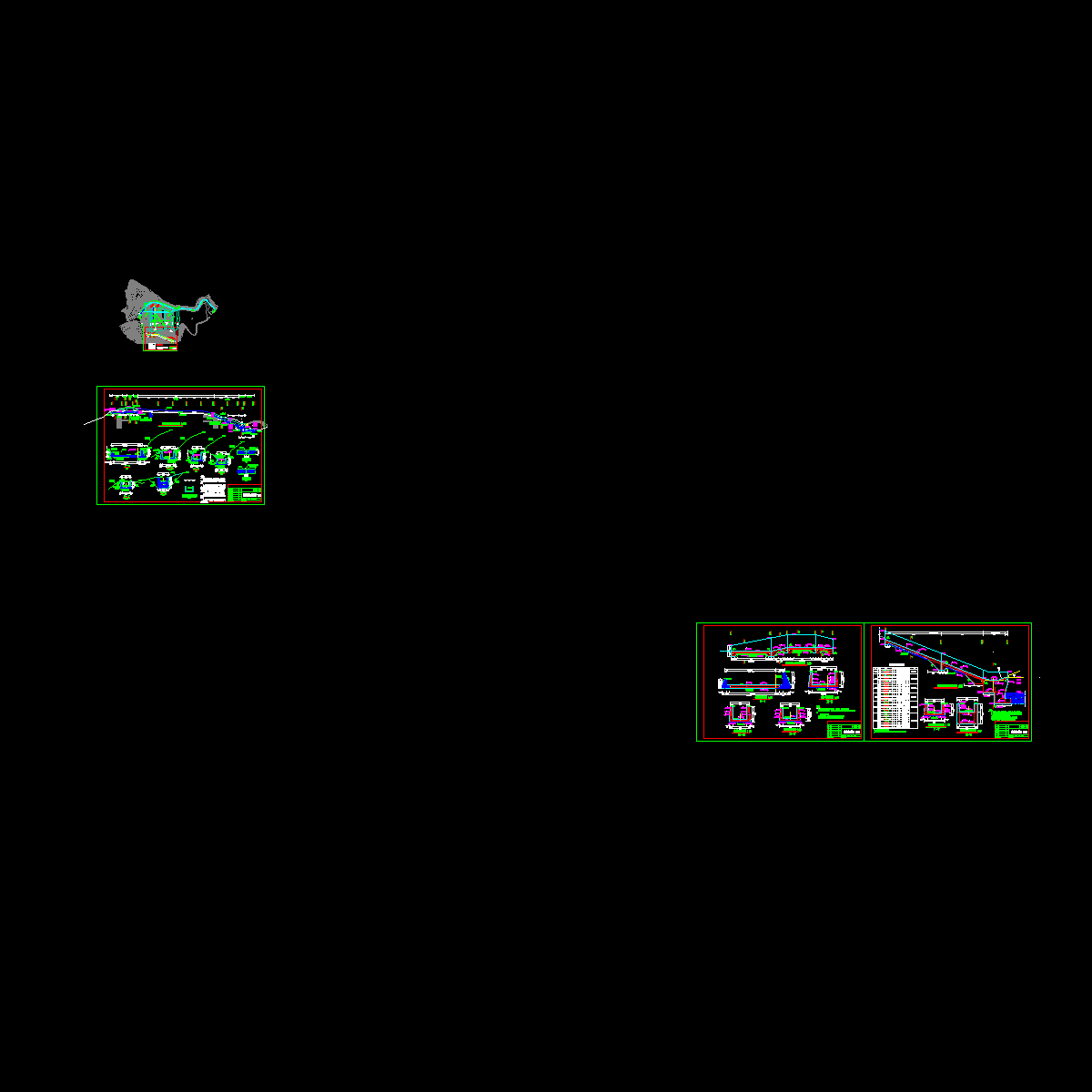

溢洪道.dwg

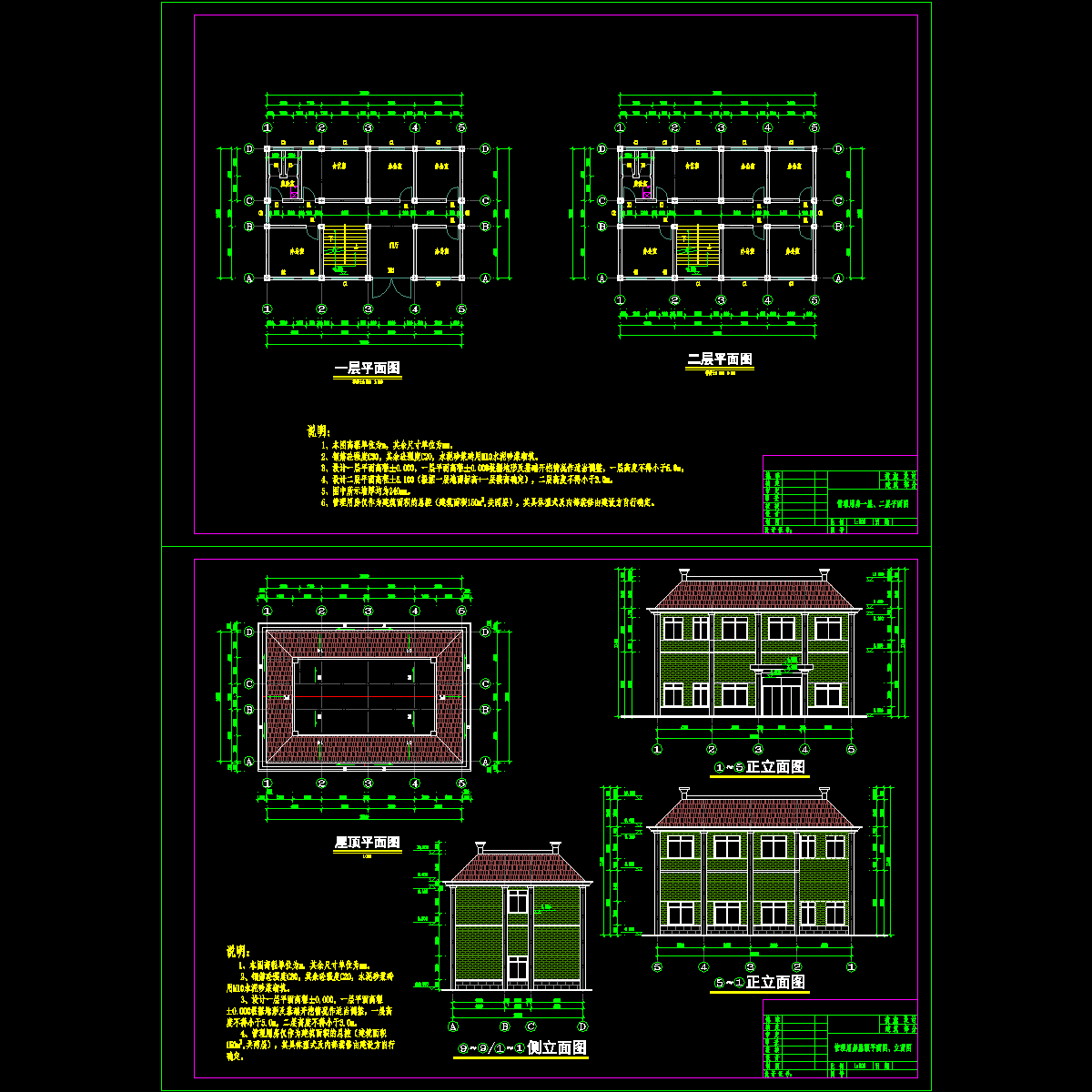

管理用房设计图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
