小(一)型水库除险加固工程CAD施工图纸(大坝溢洪道涵洞).dwg

hhjjxx88990

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

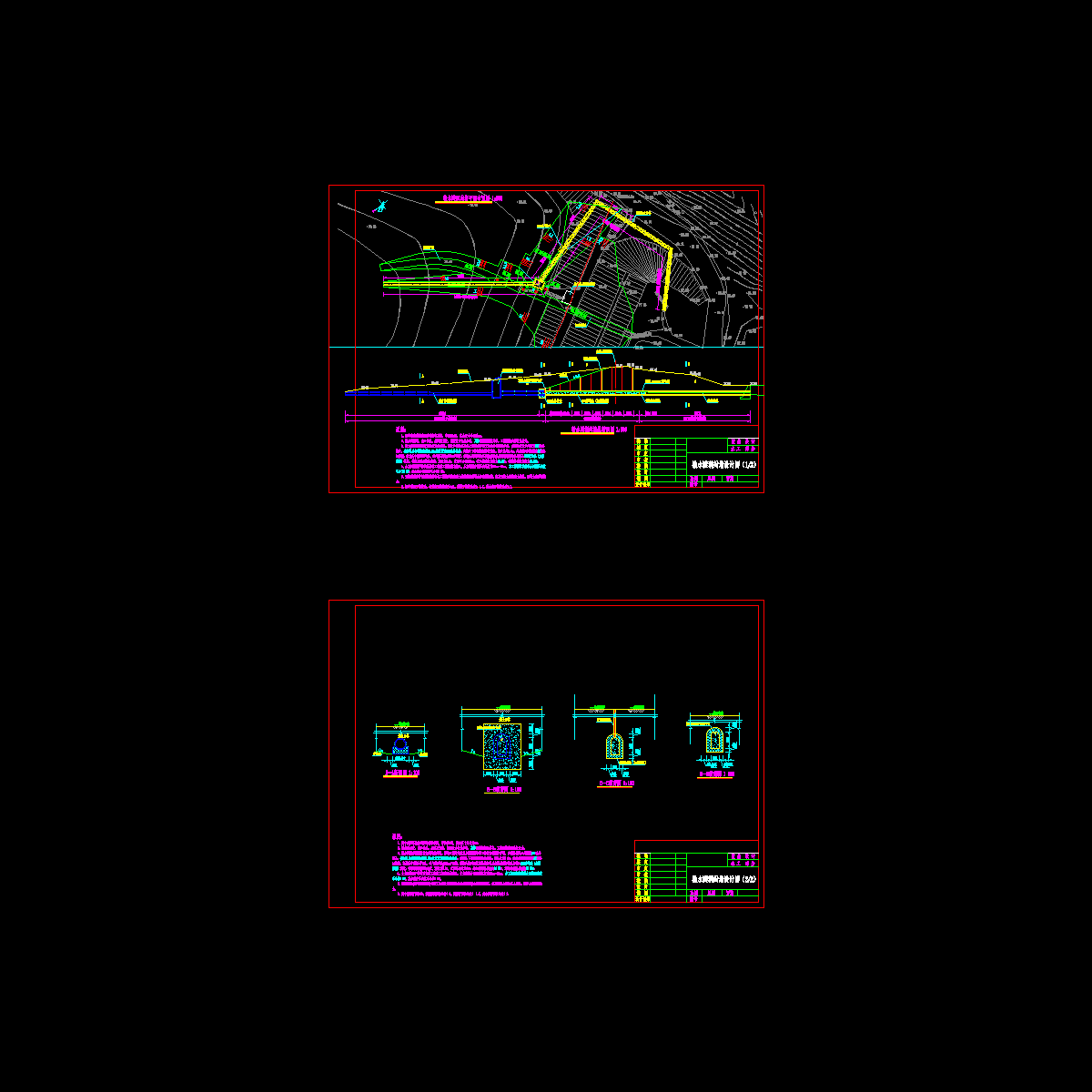

该水库坝址以上控制流域面积2.2km2，其中外引面积0.2km2。水库正常蓄水位84.71m，设计洪水位85.27m（P=2%），校核洪水位85.46m（P=0.2%），死水位75.75m，为年调节水库。该项目原设计灌溉面积6200亩，实际灌溉面积3600亩，保护下游人口约0.4万，保护下游耕地约0.4万亩，设计年供水量达140万t/年，是一座以灌溉为主、结合防洪、养鱼、供水等综合利用的小（一）型水库。 　　【主要施工图纸】 　　1、总平面施工图；2、大坝加固施工图；3、冲抓套井回填施工图；4、溢洪道加固施工图；5、溢洪道加固配筋图；6、输水高涵拆除重建施工图；7、新建启闭机房施工图；8、消力井配筋图；9、启闭梁及涵身截水墙配筋图；10、输水隧洞封堵施工图；11、输水低涵拆除重建施工图；12、监测设施总平面布置图；13、大坝监测设施剖面施工图；14、水尺安装施工图；15、防汛砂石池施工图。 　　... ... 　　36张，

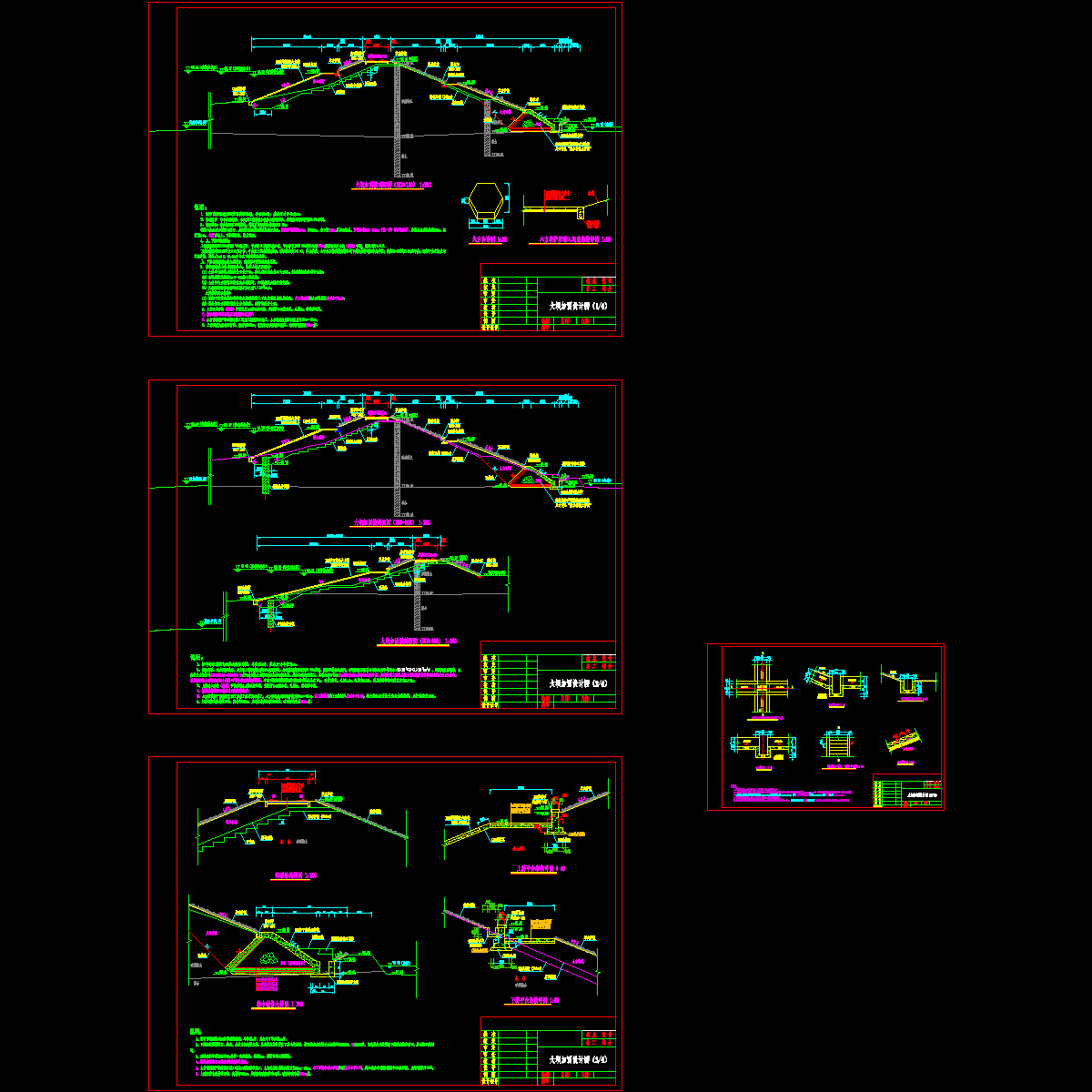

02大坝加固设计图（1023）.dwg

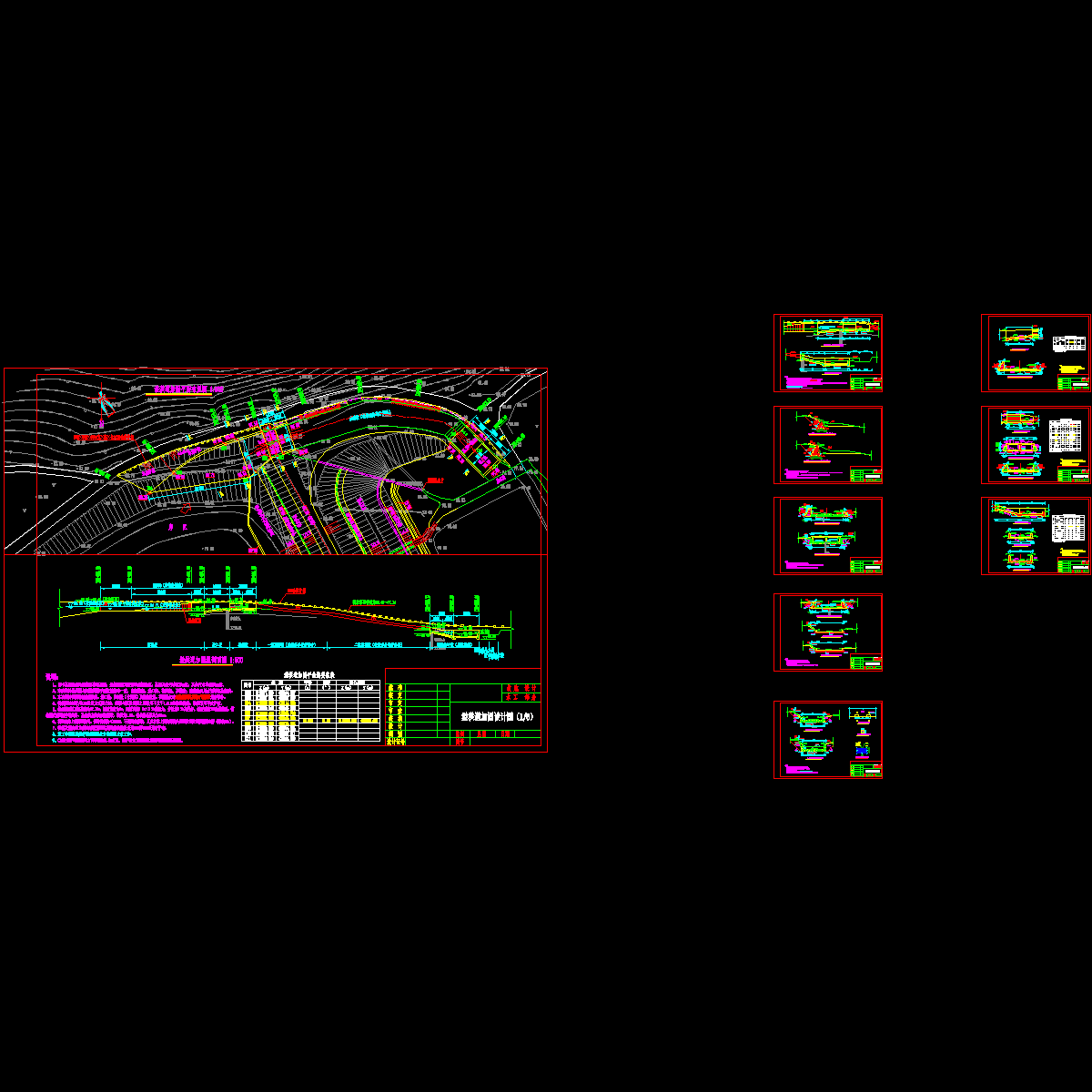

04溢洪道施工图(1023).dwg

06低涵封堵图（1023）.dwg

07新建低涵设计图（1023）.dwg

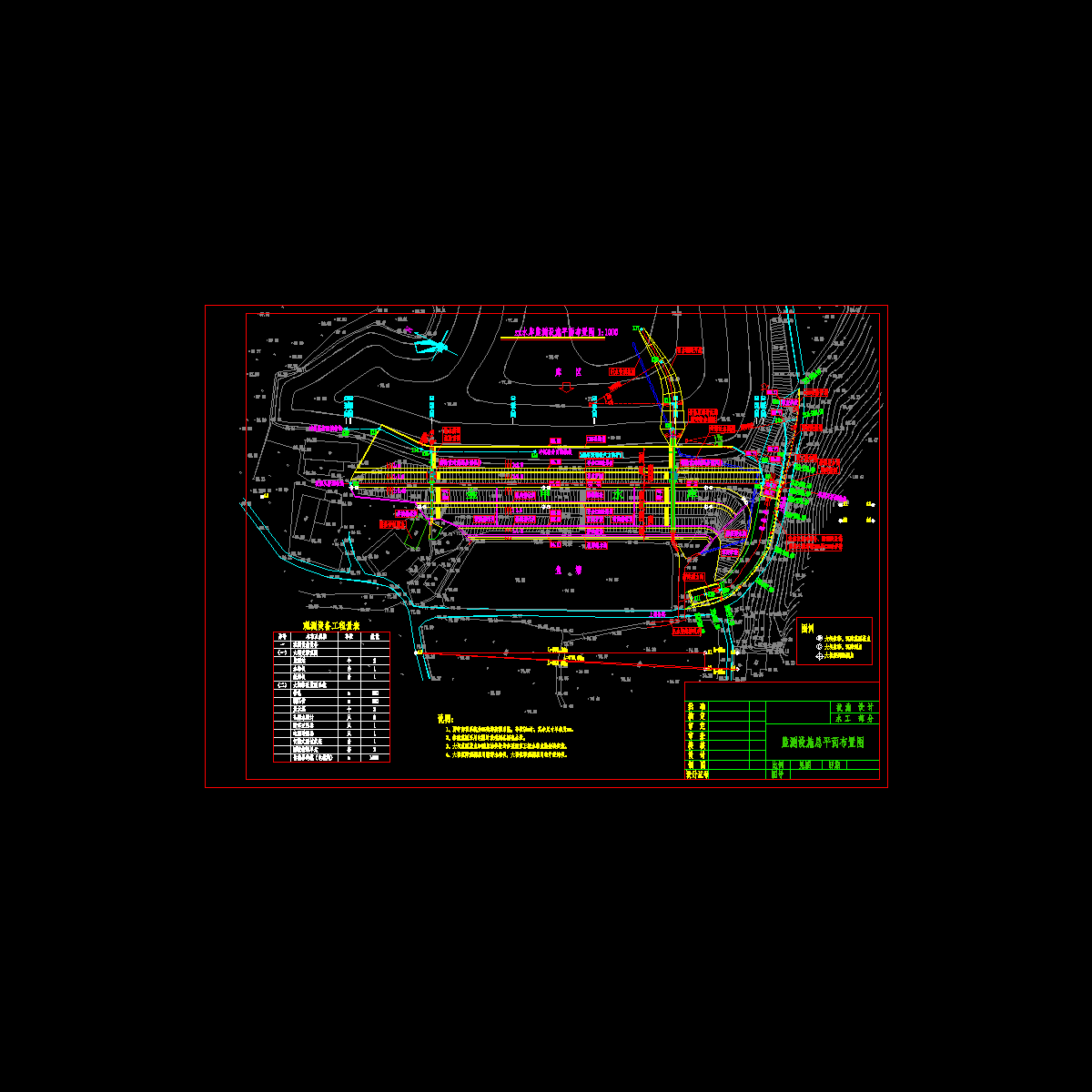

08监测设施平面布置图（1023）.dwg

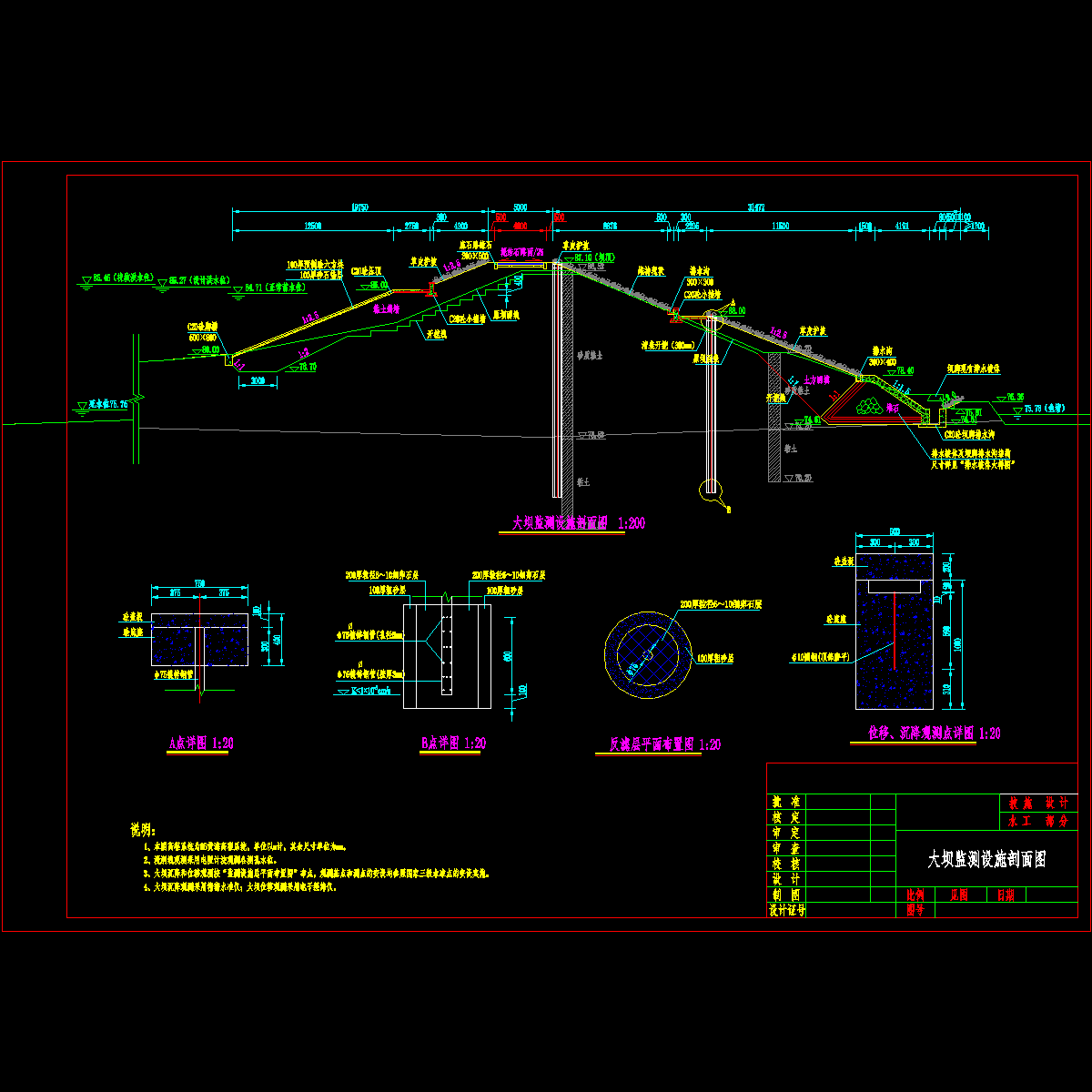

09监测设施断面图（1023）.dwg

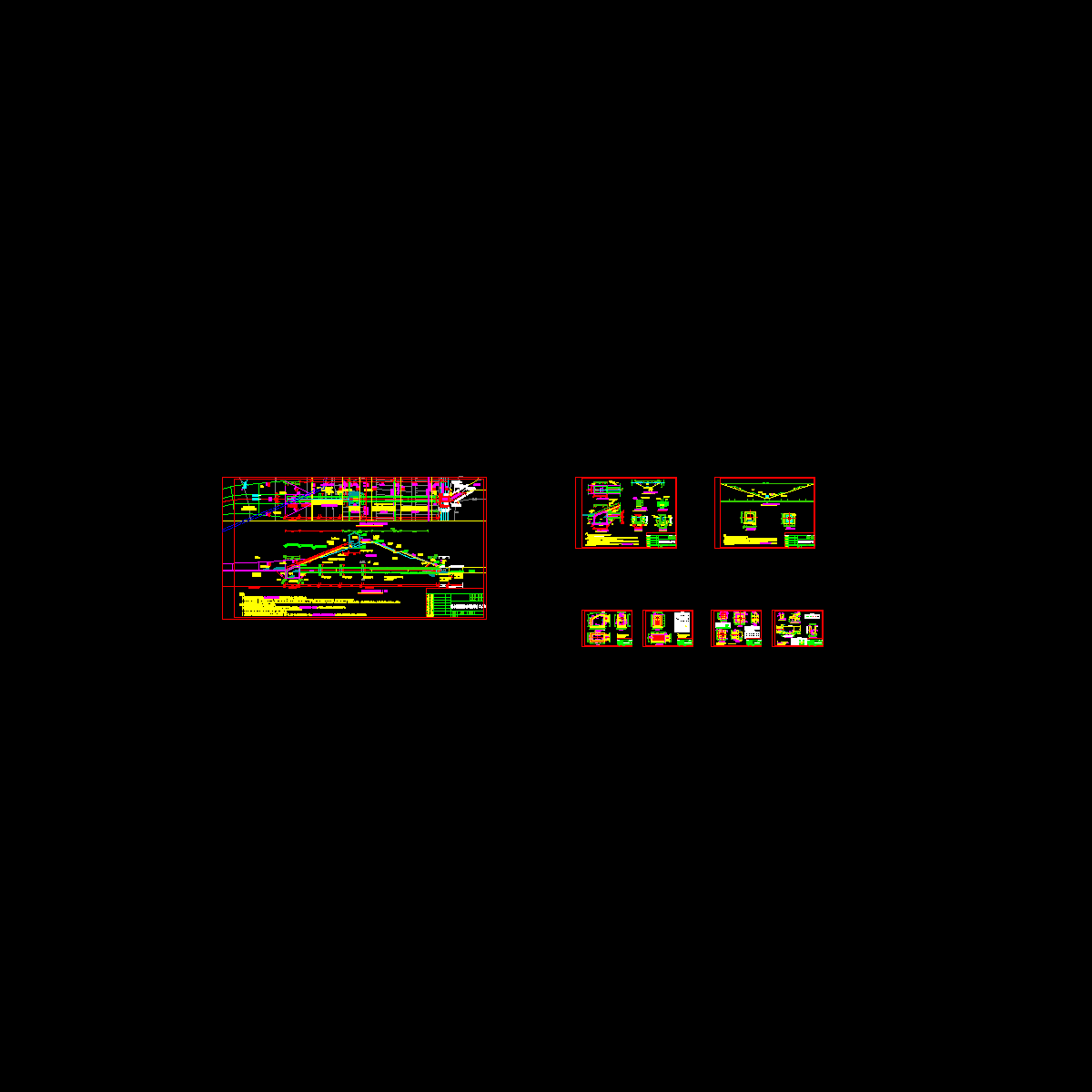

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
