一份25层公租房给排水CAD施工图纸（2栋楼）

fengzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑地上层数：25层
• 图纸设计深度：施工图
• 参考图纸：11张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：室内消火栓系统,喷淋系统,灭火器配置系统
• 供水设备：高位水箱,水泵站,气压水罐,稳压泵,水池,水塔
• 供水方式：市政供水,变频供水,分区供水,高位水箱供水
• 供水分区：四区以上
• 排水体制：污废合流,雨污分流
• 排水技术：重力排水
• 消火栓用水量室外(L/S)：15
• 消火栓用水量室内(L/S)：20
• 大样节点：卫生间,阀门管件
• 项目所在地：湖北

附件详情

• 图例及说明
• 给水消防原理图
• 排水原理图
• 一层给排水平面
• 二层给排水平面
• 三~二十四层,屋顶层给排水平面
• 给排水原理图
• 给排水平面图

附件详情

该项目位于湖北，25层，3号楼和4号楼，室内给水、排水和消防等系统，室外给水、排水和消防的总体设计将另行委托设计，另行送审。该项目设有给水系统、污废水系统、消火栓给水系统、自动喷水灭火系统。
，共11张图。

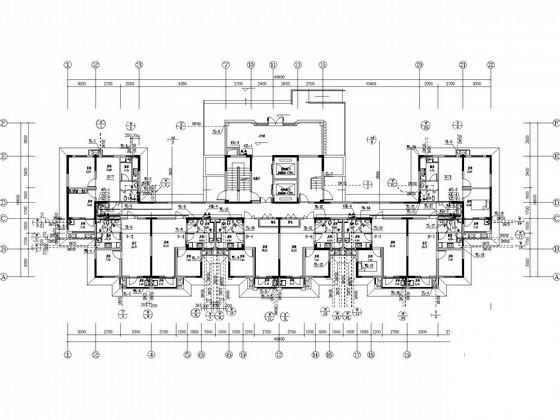

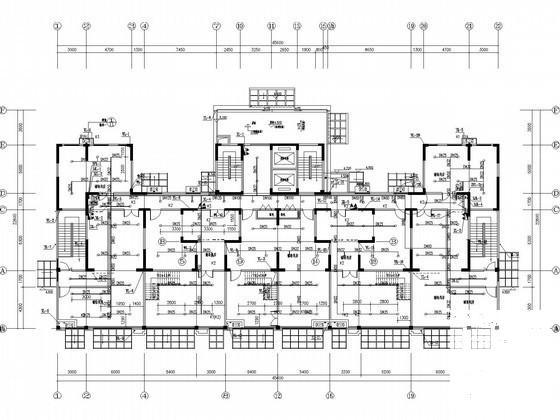

一层给排水平面

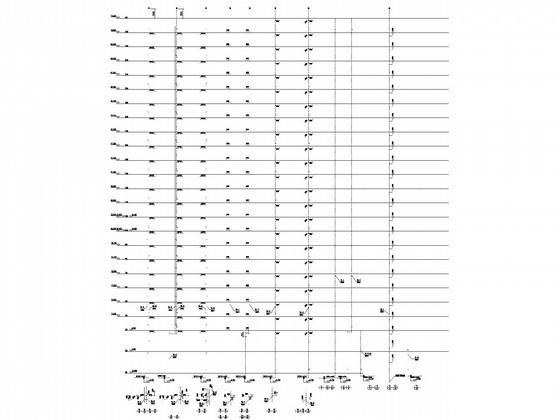

排水原理图

第 1 张图

第 2 张图

第 3 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
