建筑类别：幼儿园
-
幼儿园规模：大型（10-12班以上）
-
建筑高度类型：多层建筑
-
外立面材料：涂料
-
建筑设计结构形式：钢筋混凝土结构
-
钢筋混凝土结构：框架
-
图纸设计深度：施工图
-
项目所在地：重庆
-
图纸设计格式：CAD2000
-
设计年代：近代
该附件为三层框架结构公租房配套幼儿园
建筑施工图
，DWG 格式。
使用功能及组成：由幼儿活动室兼卧室、厨房、办公室等功能房等组成。
建筑设计面积：2833.96平方米；建筑基底面积：992.08平方米；幼儿园班数：大型12班幼儿园。
以下是部分图纸展示：

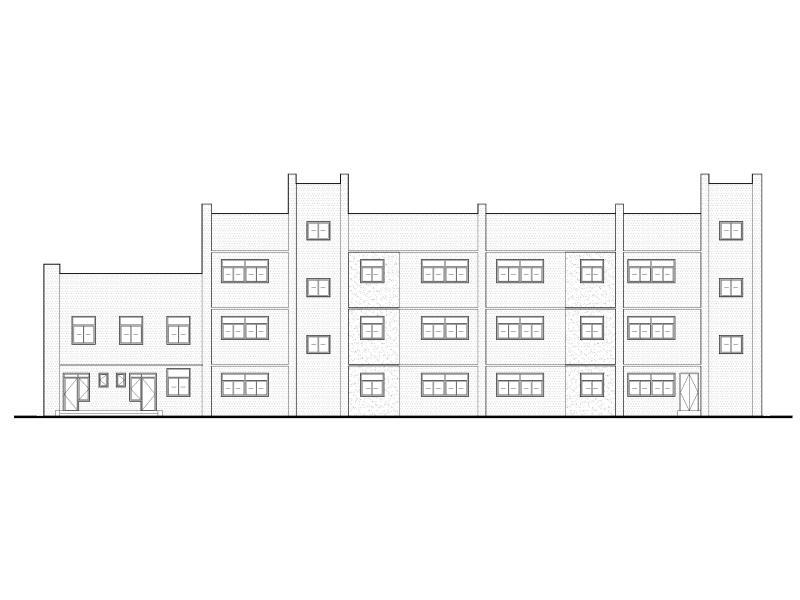

三层框架结构公租房配套幼儿园
建筑施工图

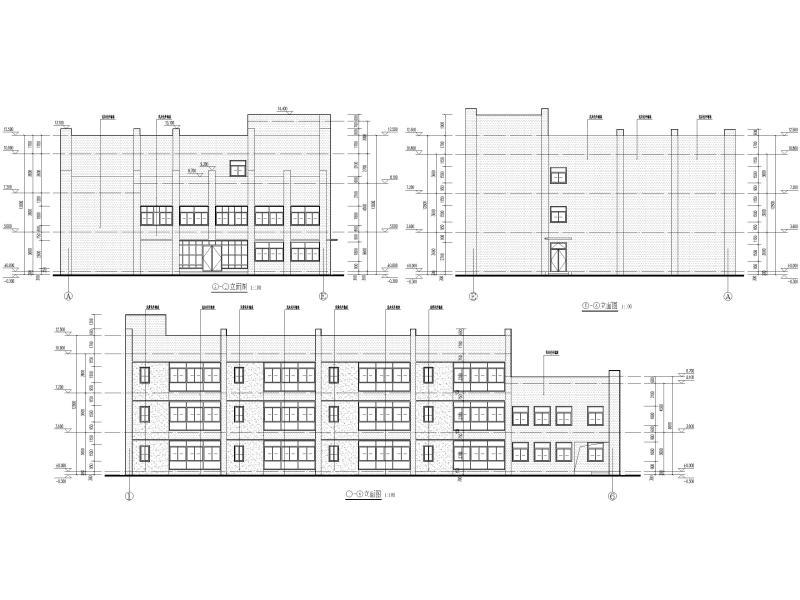

立面图1
三层框架结构公租房配套幼儿园
建筑施工图
立面图2

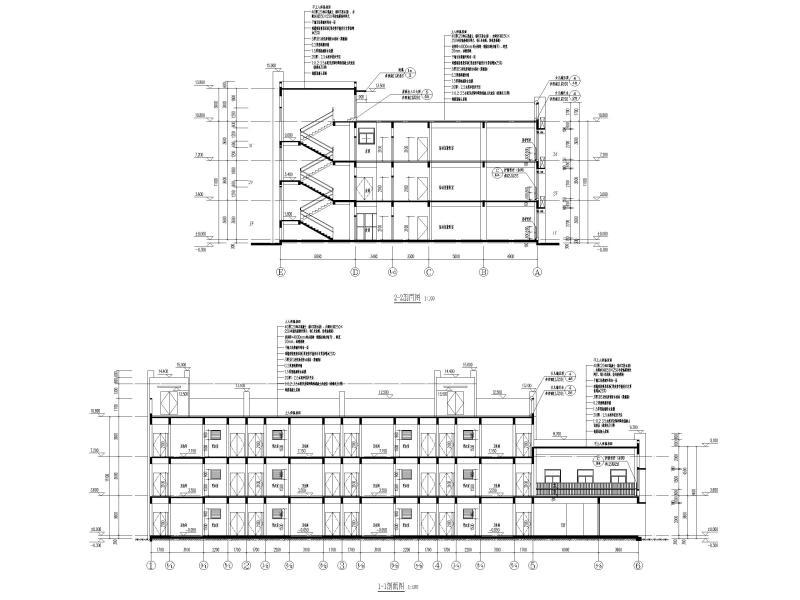

三层框架结构公租房配套幼儿园建筑施工图 剖面图

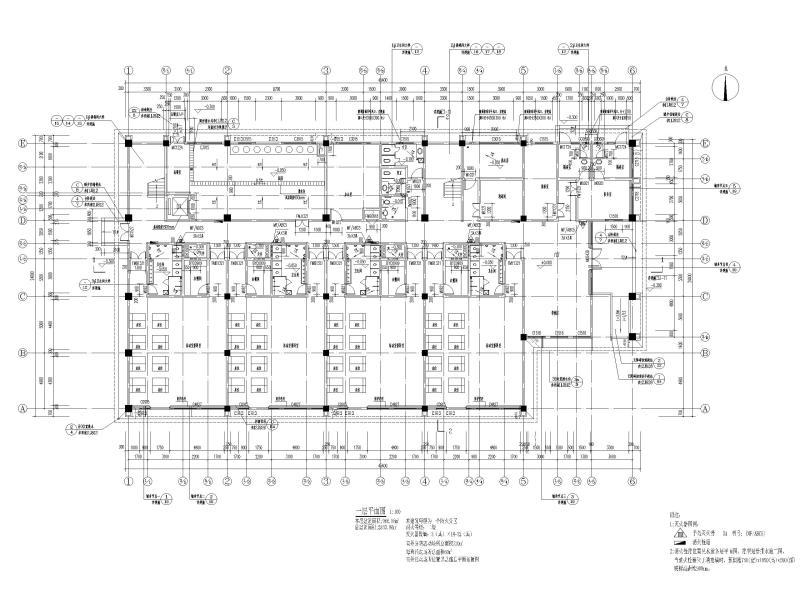

三层框架结构公租房配套幼儿园建筑施工图 一层平面图

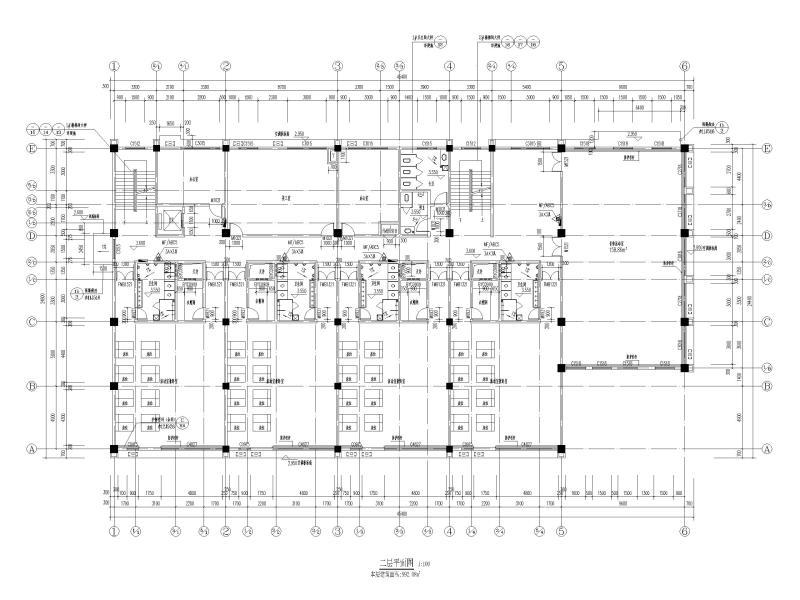

三层框架结构公租房配套幼儿园建筑施工图 二层平面图

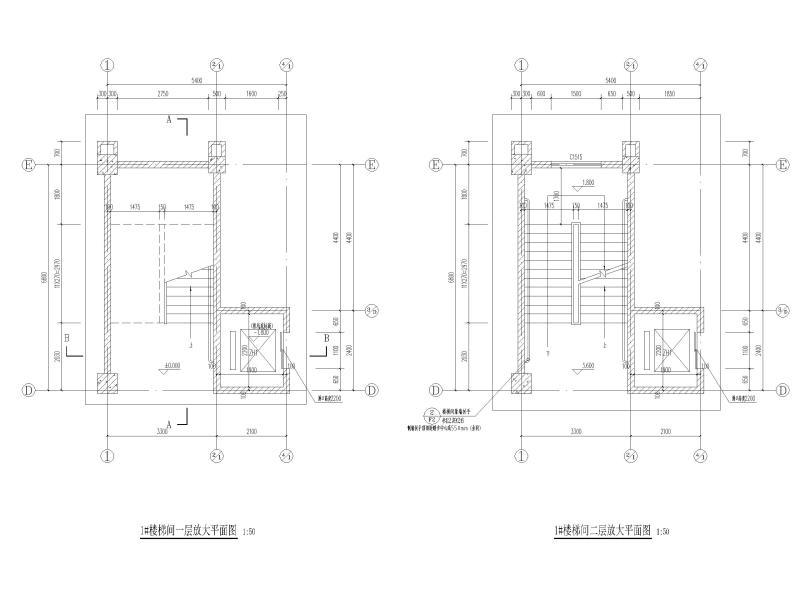

三层框架结构公租房配套幼儿园建筑施工图 楼梯间放大平面图
三层框架结构公租房配套幼儿园建筑施工图 保温部位示意图
三层框架结构公租房配套幼儿园建筑施工图 立面图1
三层框架结构公租房配套幼儿园建筑施工图 立面图2
三层框架结构公租房配套幼儿园建筑施工图 剖面图
三层框架结构公租房配套幼儿园建筑施工图 一层平面图
三层框架结构公租房配套幼儿园建筑施工图 二层平面图
三层框架结构公租房配套幼儿园建筑施工图 楼梯间放大平面图
三层框架结构公租房配套幼儿园建筑施工图 保温部位示意图
