主跨90m下承式系杆拱桥全套施工图纸cad构造图及布置图

附件详情

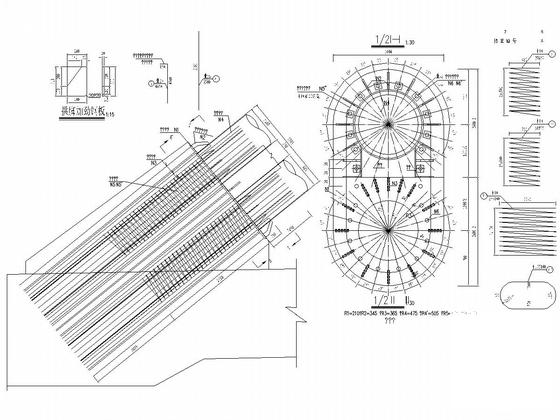

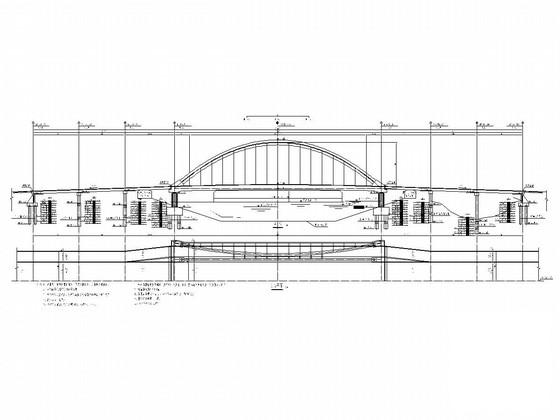

总体布置：
本方案主桥结构为下承式系杆拱桥，主跨90m，桥宽33.5m，桥梁与河道斜交，斜交角为5.821°。拱肋采用主副拱结构，主拱肋垂直布置，副拱肋斜靠布置，两榀副拱肋各向内倾斜14.44°，主、副拱肋立面矢跨比为1/4.5，拱顶风撑为工字梁结构，吊杆间距4.8m，桥面采用纵横梁体系，现浇桥面板结构，非机动车道及人行道设于主、副拱肋之间。
主桥主墩采用分离式桥墩，主桥桥墩采用ф2500mm立柱；主桥承台厚3.5m，截面尺寸为11m（横桥向）×7m（顺桥向），承台间采用横系梁连接，承台采用C35混凝土；每个承台下布置6根Φ1500mm的钻孔灌注桩，采用C30水下混凝土。
......
技术标准：
1、道路等级：主干路；
2、设计行车速度：40km/h；
3、荷载标准：汽车荷载：城-A级；人群荷载：按照《城市桥梁设计规范》（CJJ 11-近代）取值；
4、通航要求：拟建桥梁通航净空按五级航道标准控制，通航净高不小于5m，净宽不小于50m；
5、设计最高通航水位2.8m（废黄河高程，下同），最低通航水位0.7m；
6、横断面布置：
1）道路标准横断面布置为12m（绿化带）+16m（快车道）+12m（绿化带），红线宽度40m；

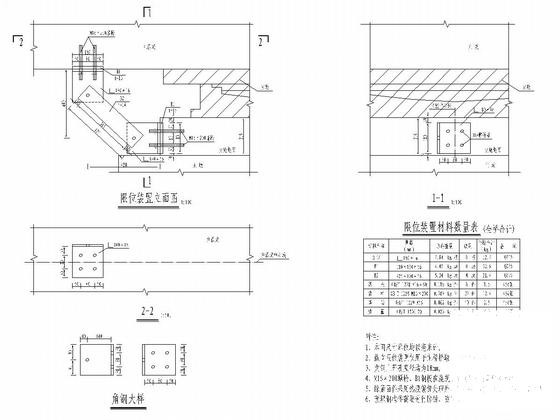

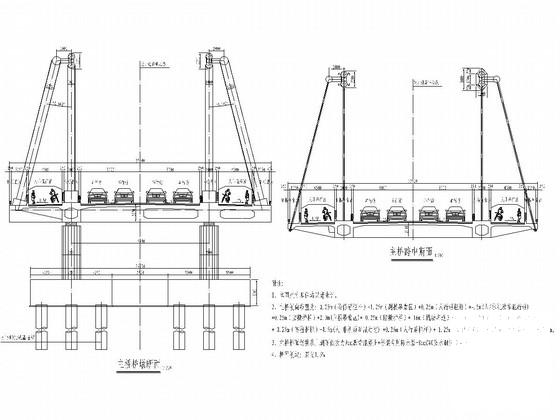

2）主桥标准横断面布置：0.25m（检修道栏杆）+1.25m（副拱吊索区）+0.25m（人行道栏杆）+4.5m(人/非机动车混行道)+0.25m（防撞护栏）+2.0m(主拱吊索区)+ 0.25m（防撞护栏）+ 16m（机动车道）+0.25m（防撞护栏）+2.0m(主拱吊索区)+ 0.25m（防撞护栏）+4.5m(人/非机动车混行道) +0.25m（人行道栏杆）+ 1.25m（副拱吊索区）+0.25m（检修道栏杆），总宽33.5m。

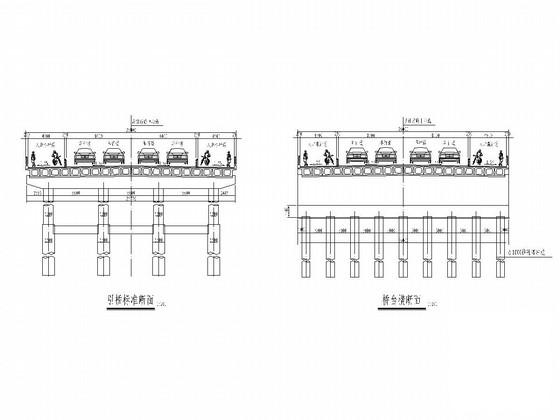

3）引桥标准横断面布置：0.25m（人行道栏杆）+4.5m(人/非机动车混行道)+0.25m（防撞护栏）+16m（机动车道）+0.25m（防撞护栏）+4.5m(人/非机动车混行道)+0.25m（人行道栏杆），总宽26.0m。
......
，共86张CAD设计图。
