[CAD]40m预应力砼连续T梁上部构造通用图纸（37张新规范）.dwg

hhjjxx88990

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

技术标准： 　　 1、设计荷载：汽车----超20级、挂车----120、人群3.5KN/m2 　　 2、桥面宽度组成： 　　 （1）桥宽26.0米：0.5米（护栏） 11.5米（行车道） 0.5米（护栏） 1.0米（中央分隔带） 0.5米（护栏） 11.5米（行车道） 0.5米（护栏） 　　 （2）桥宽29.5米：0.25米（栏杆） 1.5米（人行道） 0.5米（护栏） 11.5米（行车道） 0.5米（护栏） 1.0米（中央分隔带） 0.5米（护栏） 11.5米（行车道） 0.5米（护栏） 1.5米（人行道） 0.25米（护栏） 　　 3、桥面横坡2％ 　　 4、地震基本烈度为六度 　　...... 　　设计要点： 　　 1、本通用图适合于5孔和4孔一联的40米先简支后连续预应力混凝土T梁，每孔由12片（设置人行道的为14片）T梁组成，T梁梁高为2.3米，梁宽2.1米，全梁梁高、梁宽一致，跨中腹板厚18厘米，支点附近腹板厚52厘米。桥梁横向通过梁间横隔板及翼缘板的湿接缝连接成整体。 　　 2、结构计算方法和设计基本数据： 　　 40米预应力混凝土横向分布系数采用刚接梁法计算。共37张CAD设计图。

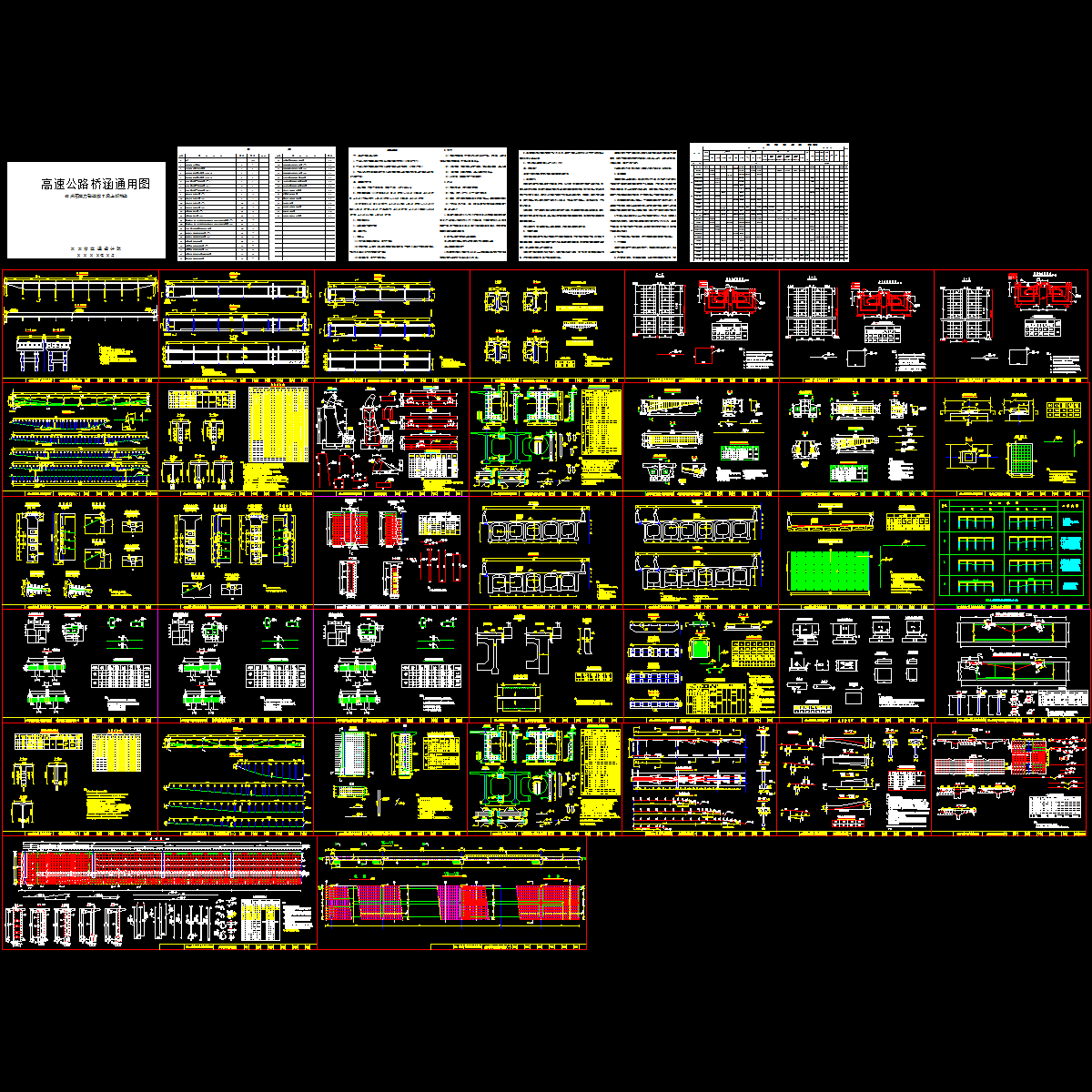

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
