本图纸为钢筋砼盖板暗涵设计通用图，包含钢筋砼盖板暗涵的各项细节设计，图纸完整全面。 …… 技术指标： (1)设计荷载：公路－Ⅰ级； (2)构造物所处环境类别：Ⅰ类； (3)结构物安全等级：三 (4)涵洞跨径、净空及地基土的容许承载力 结构类型： (1)跨 径： 2.0、3.0、4.0米 (2)交 角：0°~ 45°，5°一级 (3)路基宽度：最大路基宽24.5米 (4)板顶填土高度：0.75~7.5米 (5)基础型式：分离式基础；整体式基础 …… 设计要点： (1)装配式钢筋混凝土预制板按简支板计算内力，不考虑涵台传来的水平力。 (2)盖板设计为变厚度板，根据内力计算分别确定跨中与板端的厚度。 (3)计算涵洞上车辆荷载引起的竖向土压力时，车轮按其着地面积的边缘向下作30°角分布。当几个车轮的扩散线相重叠时扩散面积以最外边扩散线为准。 (4)盖板上最小填土厚度为0.75m。 (5)预制盖板按99cm标准板宽度绘制，若需要变更盖板宽度时，可参照本图的配筋数，按实际板宽进行折算。 (6)当为斜交涵洞时，洞口两端盖板设计为梯形盖板，可预制安装亦可现场浇筑。 …… 共22张。

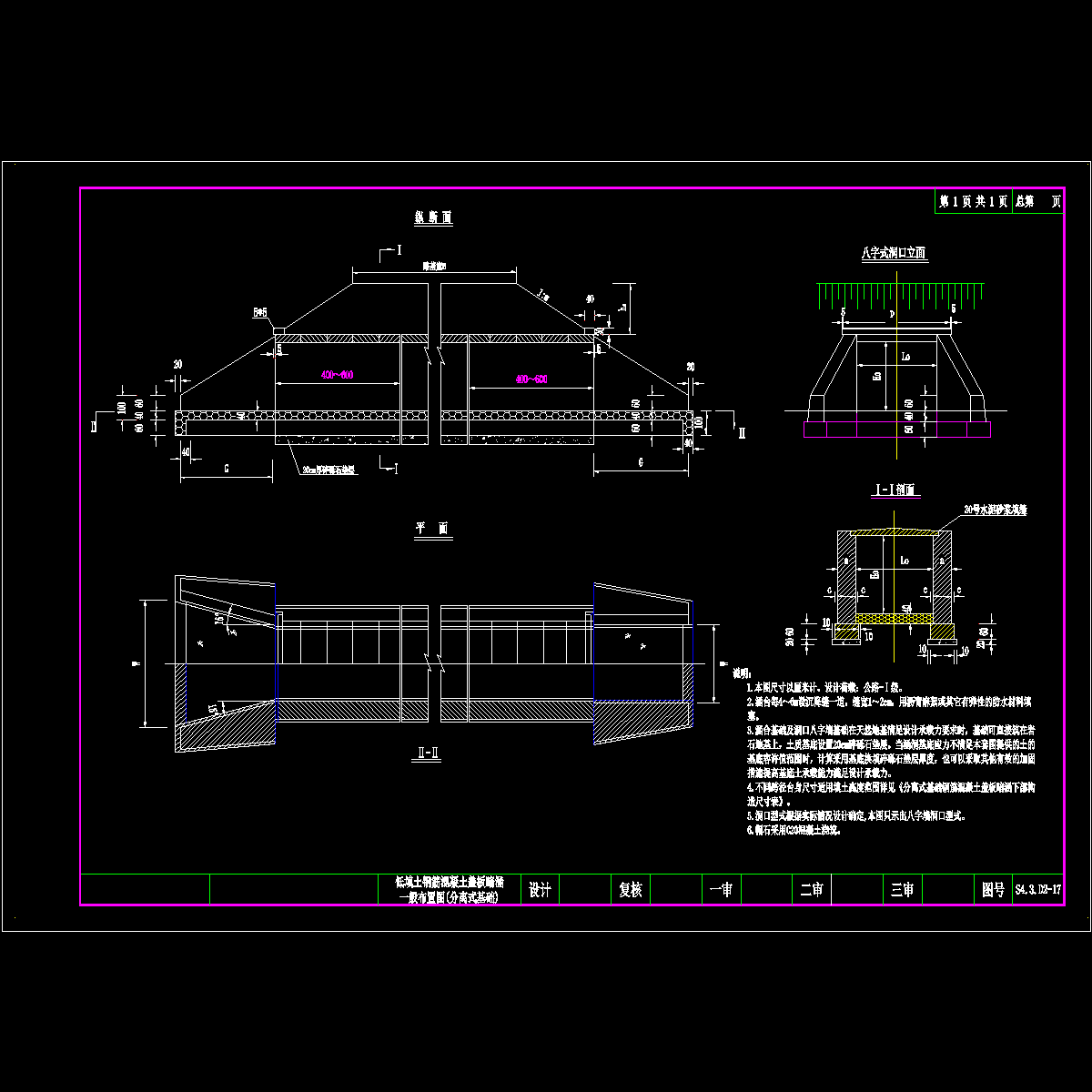

02-低填土钢筋砼盖板暗涵一般布置图（分离式基础）.dwg

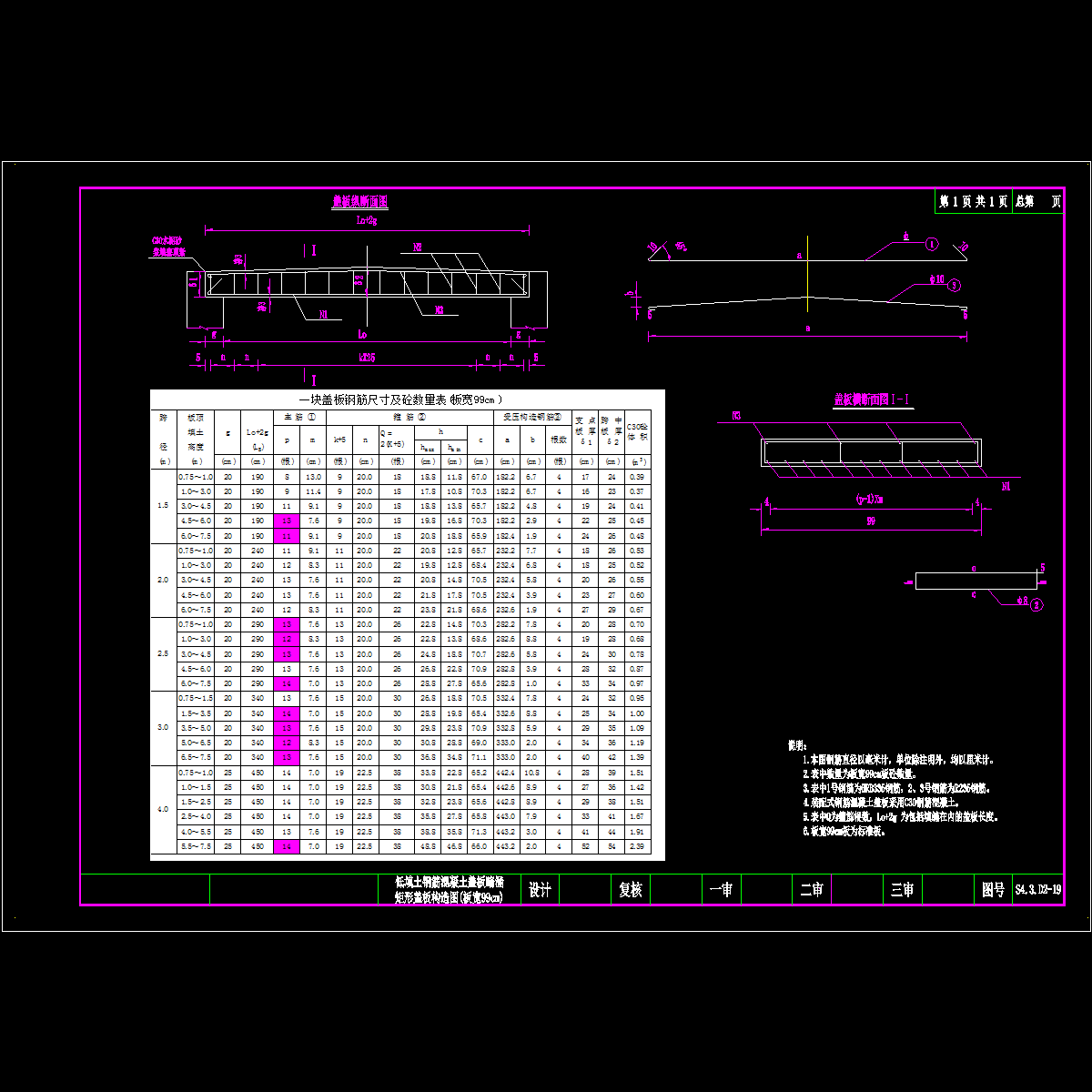

04-低填土钢筋混凝土盖板暗涵矩形盖板构造图(板宽99cm).dwg

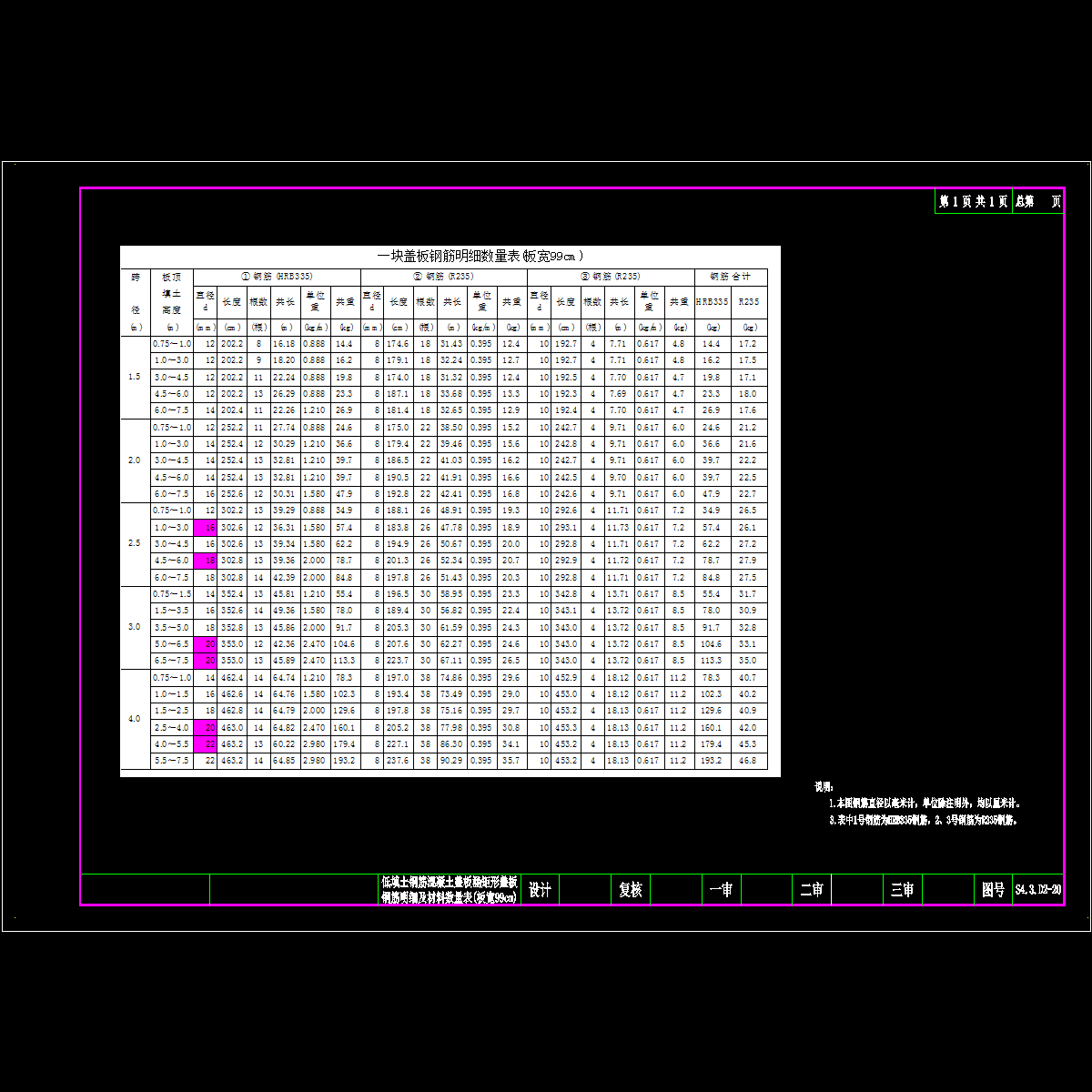

06-低填土盖板暗涵矩形盖板钢筋材料数量表(板宽99cm).dwg

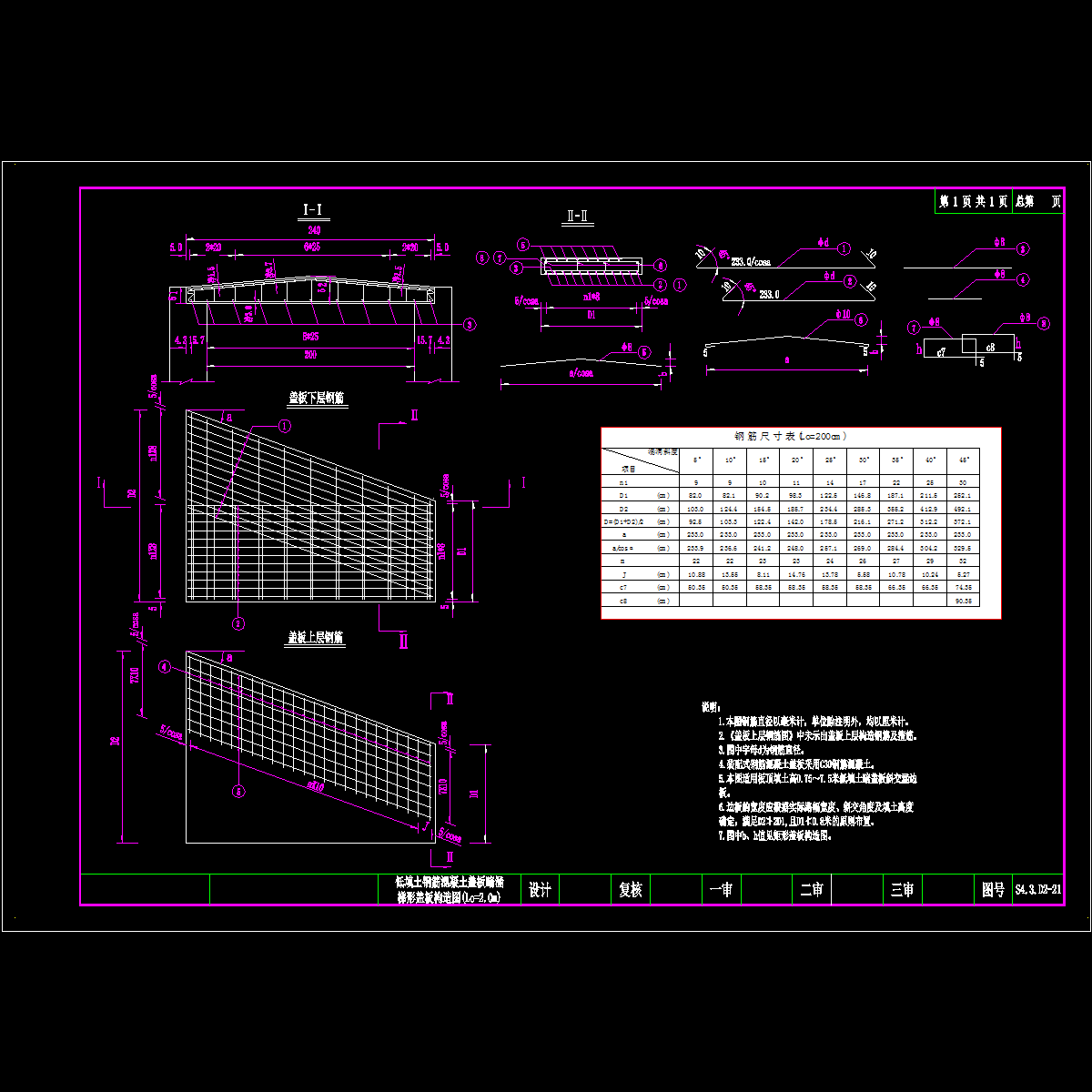

08-低填土钢筋混凝土盖板暗涵梯形盖板构造图(lo=2.0m).dwg

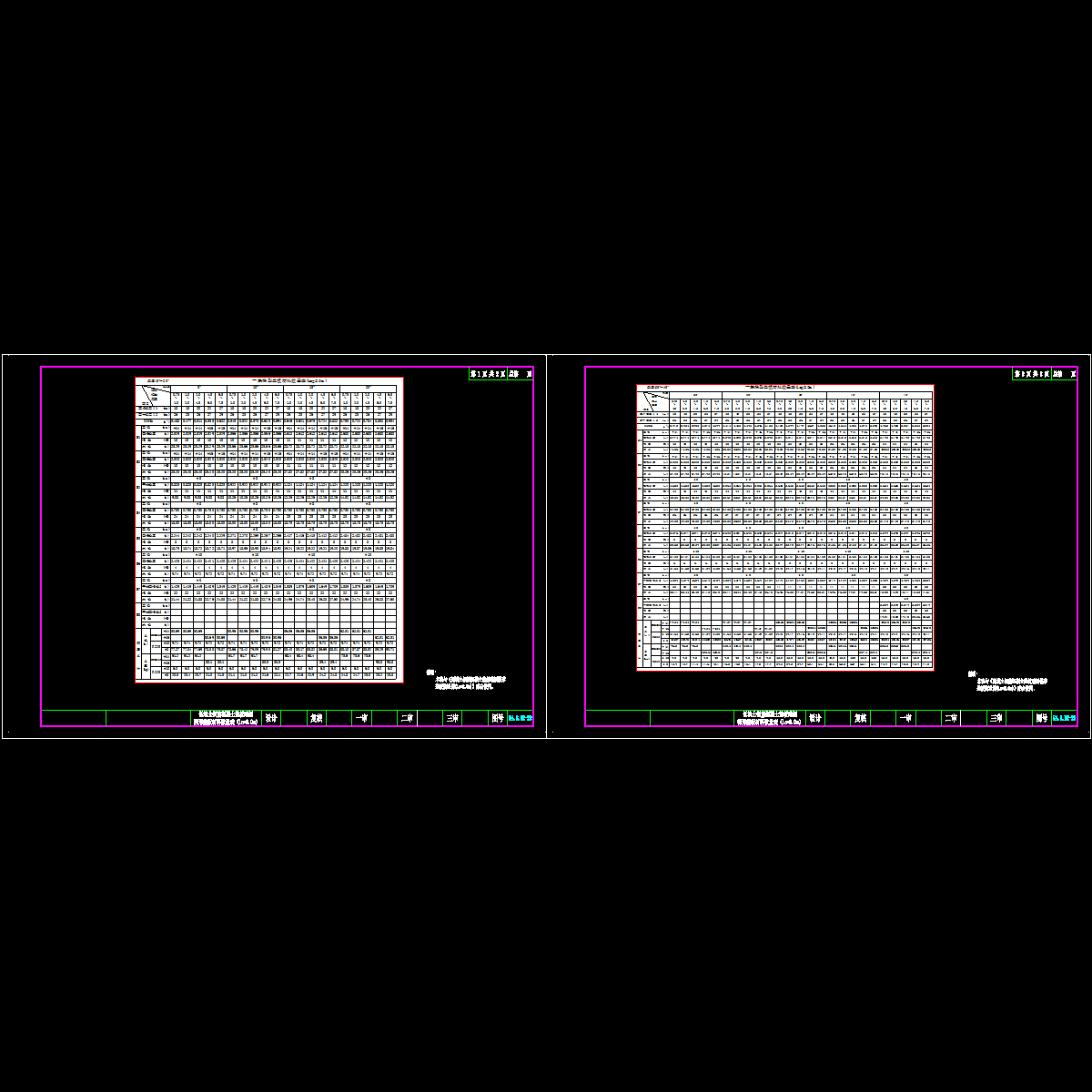

09-低填土钢筋混凝土盖板暗涵梯形盖板材料数量表(lo=2.0m)_2.dwg

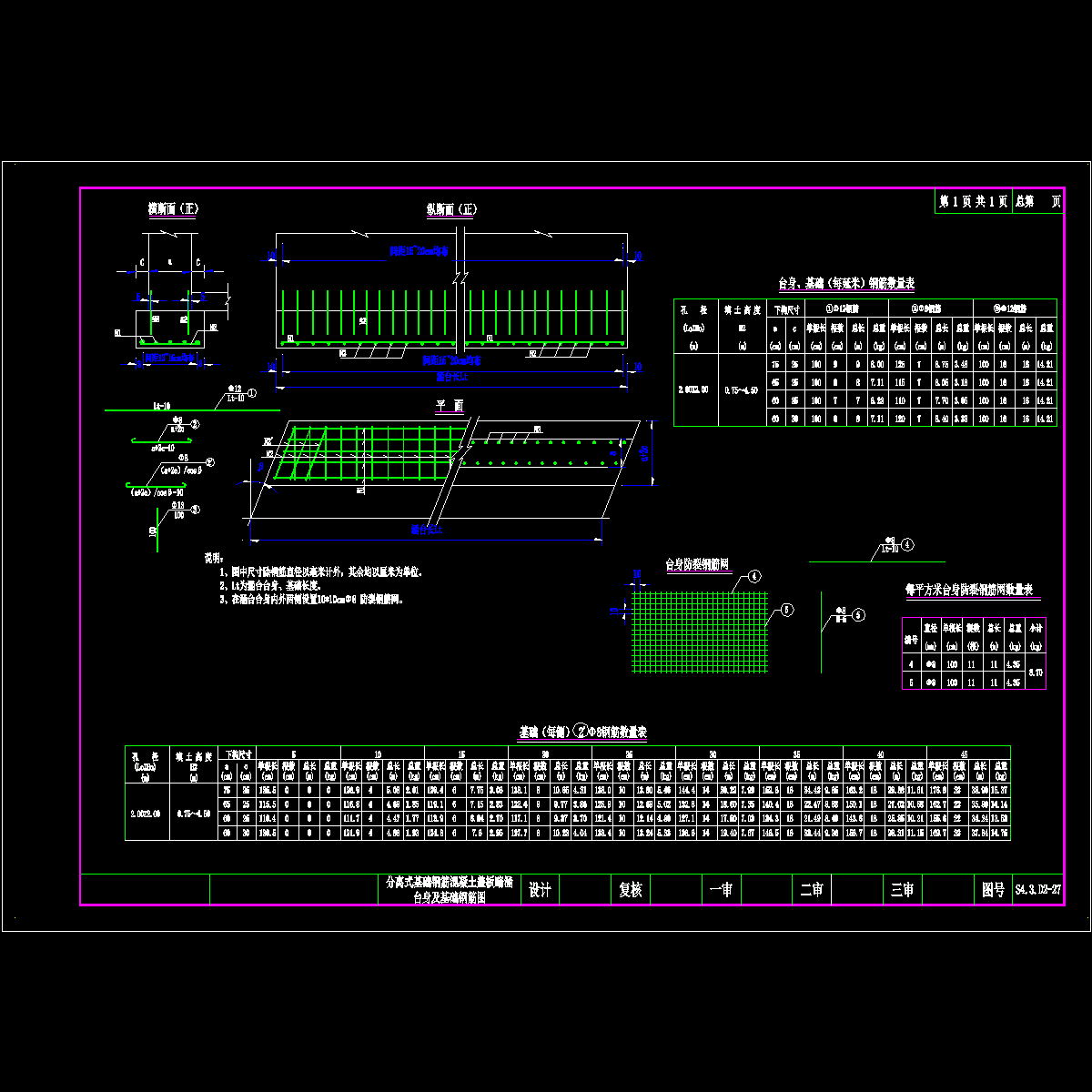

14-分离式基础钢筋混凝土盖板暗涵台身及基础配筋图.dwg
15-分离式基础钢筋混凝土盖板暗涵下部构造尺寸表.dwg
16-分离式基础钢筋混凝土盖板暗涵每延米下部构造工程数量表.dwg
19-低填土钢筋混凝土盖板暗涵台帽钢筋构造图.dwg
20-低填土钢筋混凝土盖板涵八字翼墙构造图.dwg 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
|
