[CAD]填土高度4.5～7.5m盖板涵通用图纸.dwg

guiqulai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情 设计说明 整体式基础盖板涵一般布置图 整体式盖板暗涵矩形盖板构造图(一)(板宽99cm) 整体式盖板暗涵矩形盖板构造图(一)(板宽99cm) 盖板暗涵矩形盖板构造图(二)(板宽74cm) 盖板暗涵矩形盖板材料数量表 盖板暗涵梯形盖板构造图(一)(L=1.5m) 盖板暗涵梯形盖板构造图(二)(L=2.0m) 盖板暗涵梯形盖板构造图(三)(L=3.0m) 盖板暗涵梯形盖板构造图(四)(L=4.0m) 盖板暗涵梯形盖板材料数量表(一)(L=1.5m) 盖板暗涵梯形盖板材料数量表(二)(L=2.0m) 盖板暗涵梯形盖板材料数量表(三)(L=3.0m) 盖板暗涵梯形盖板材料数量表(四)(L=4.0m) 混凝土盖板暗涵下部构造尺寸表(一) 混凝土盖板暗涵下部构造尺寸表(二) 盖板暗涵每延米下部构造工程数量表

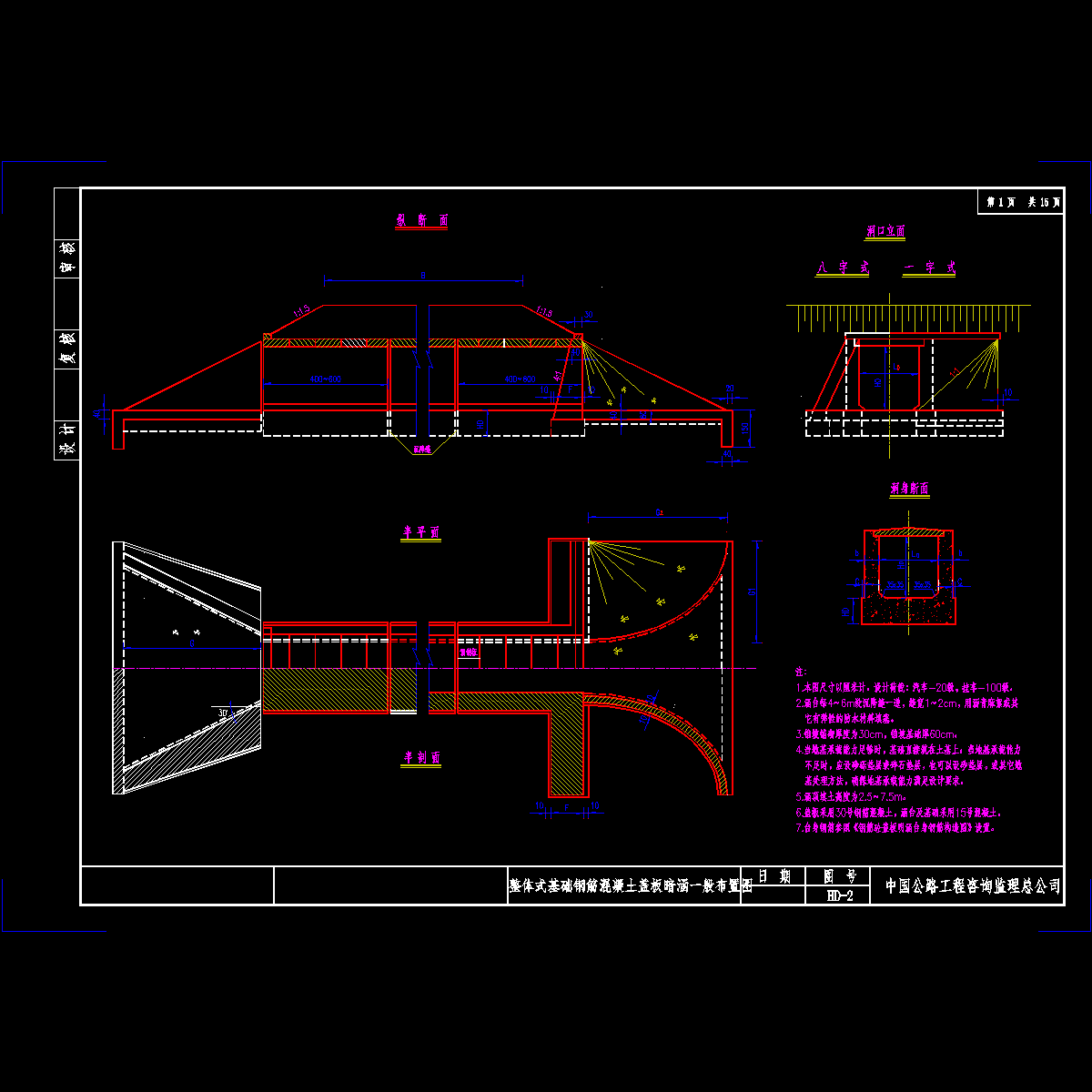

01整体式基础盖板涵一般布置图.dwg

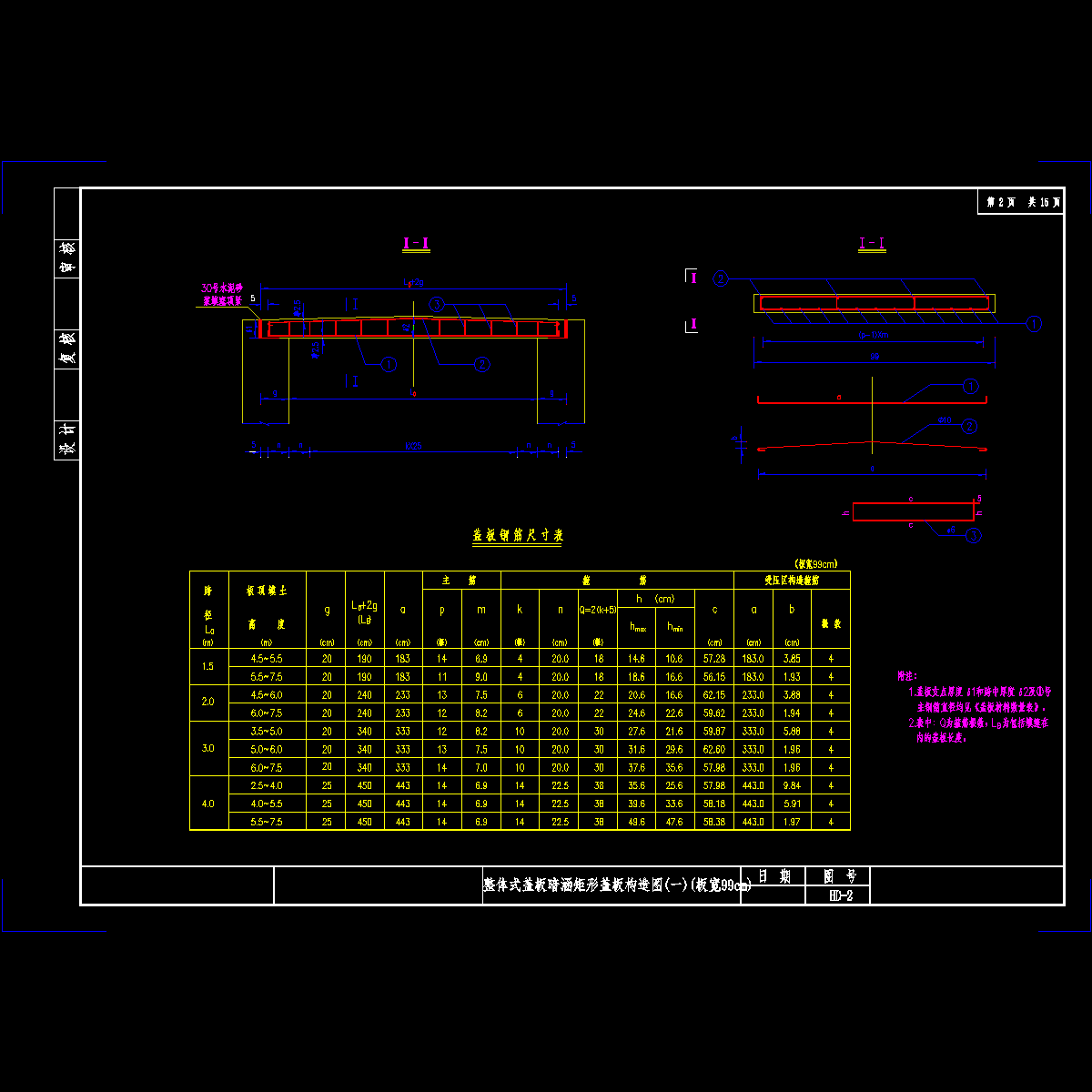

02整体式基础钢筋混凝土盖板暗涵矩形盖板构造图(一)(板宽99cm).dwg

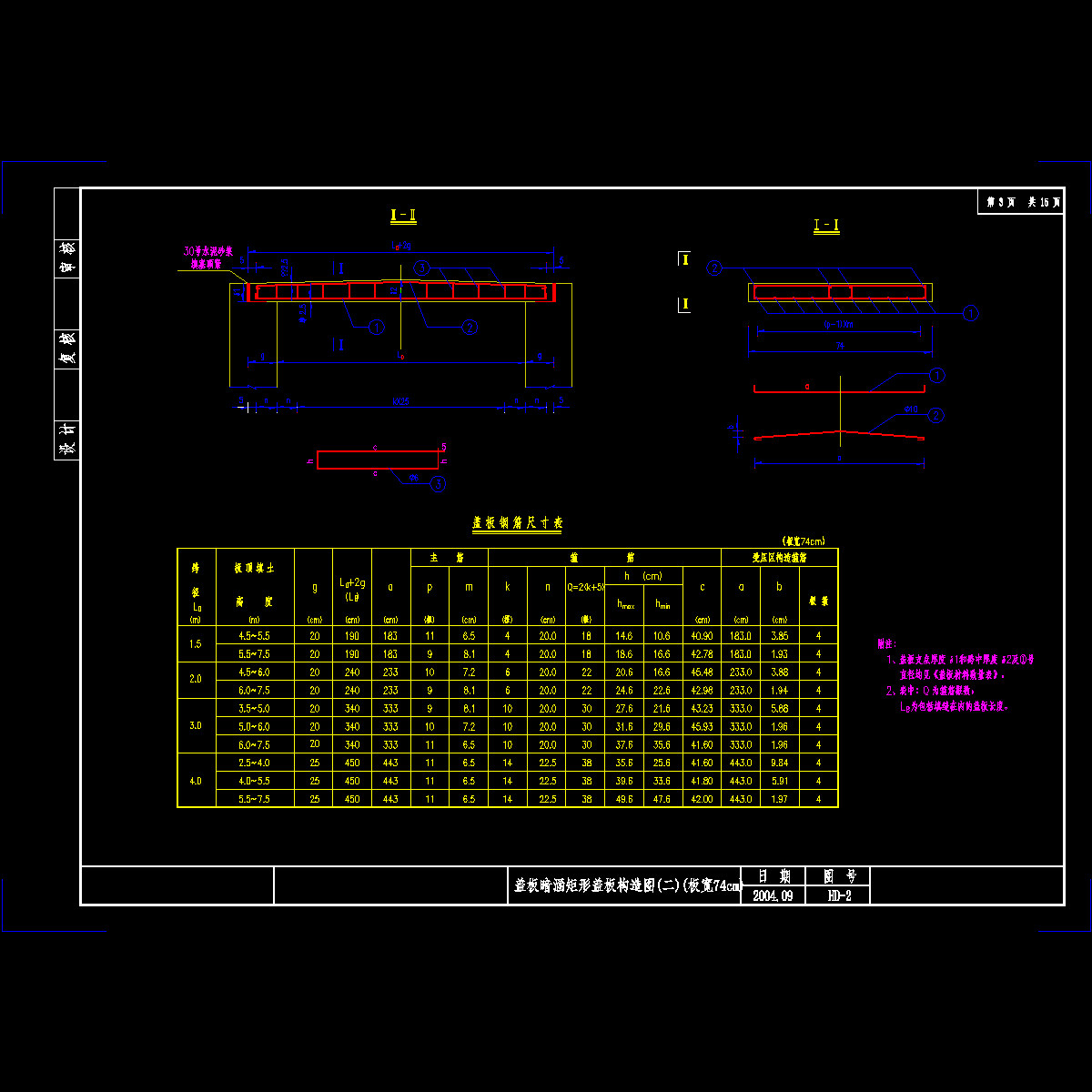

03整体式基础钢筋混凝土盖板暗涵矩形盖板构造图(二)(板宽74cm).dwg

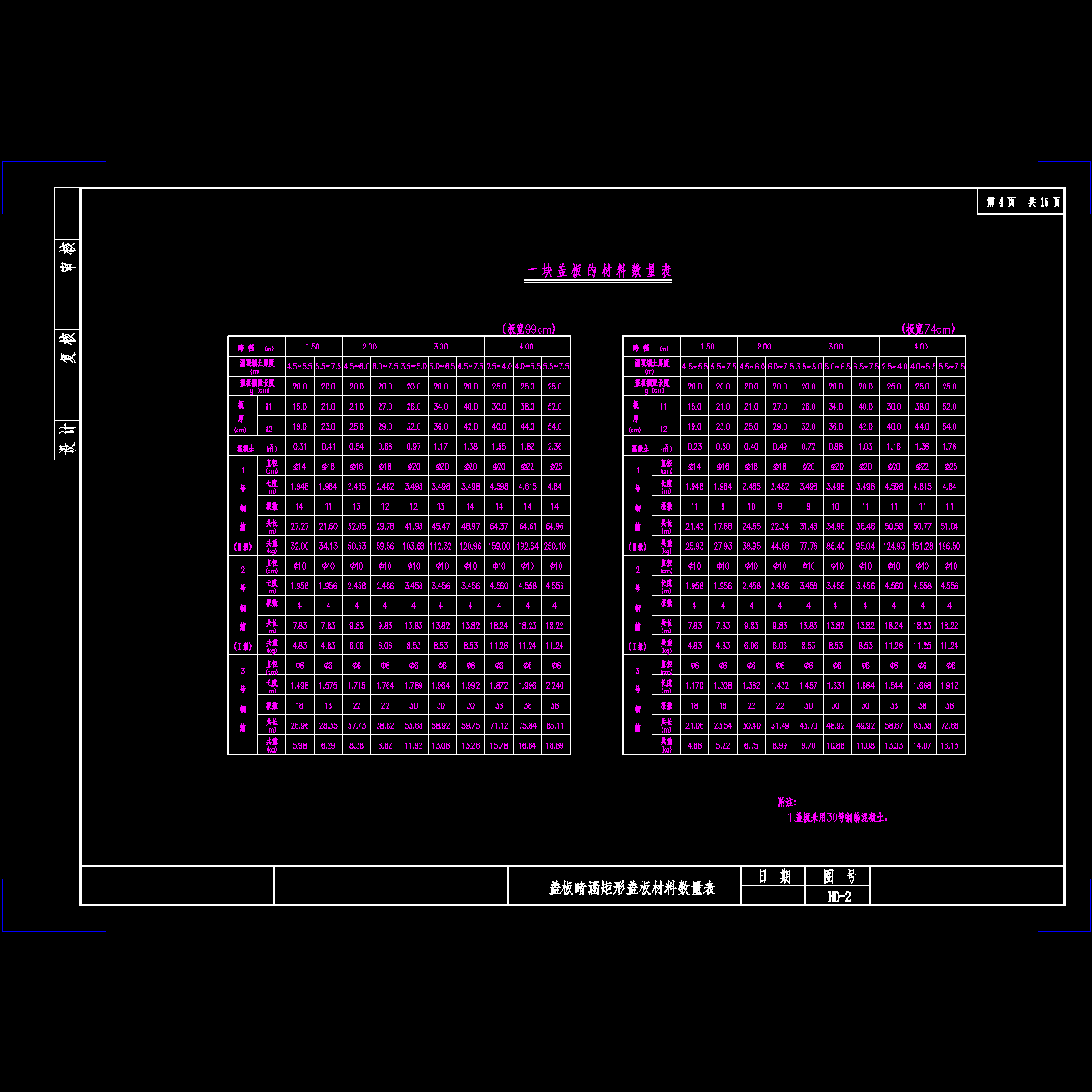

04整体式基础钢筋混凝土盖板暗涵矩形盖板材料数量表.dwg

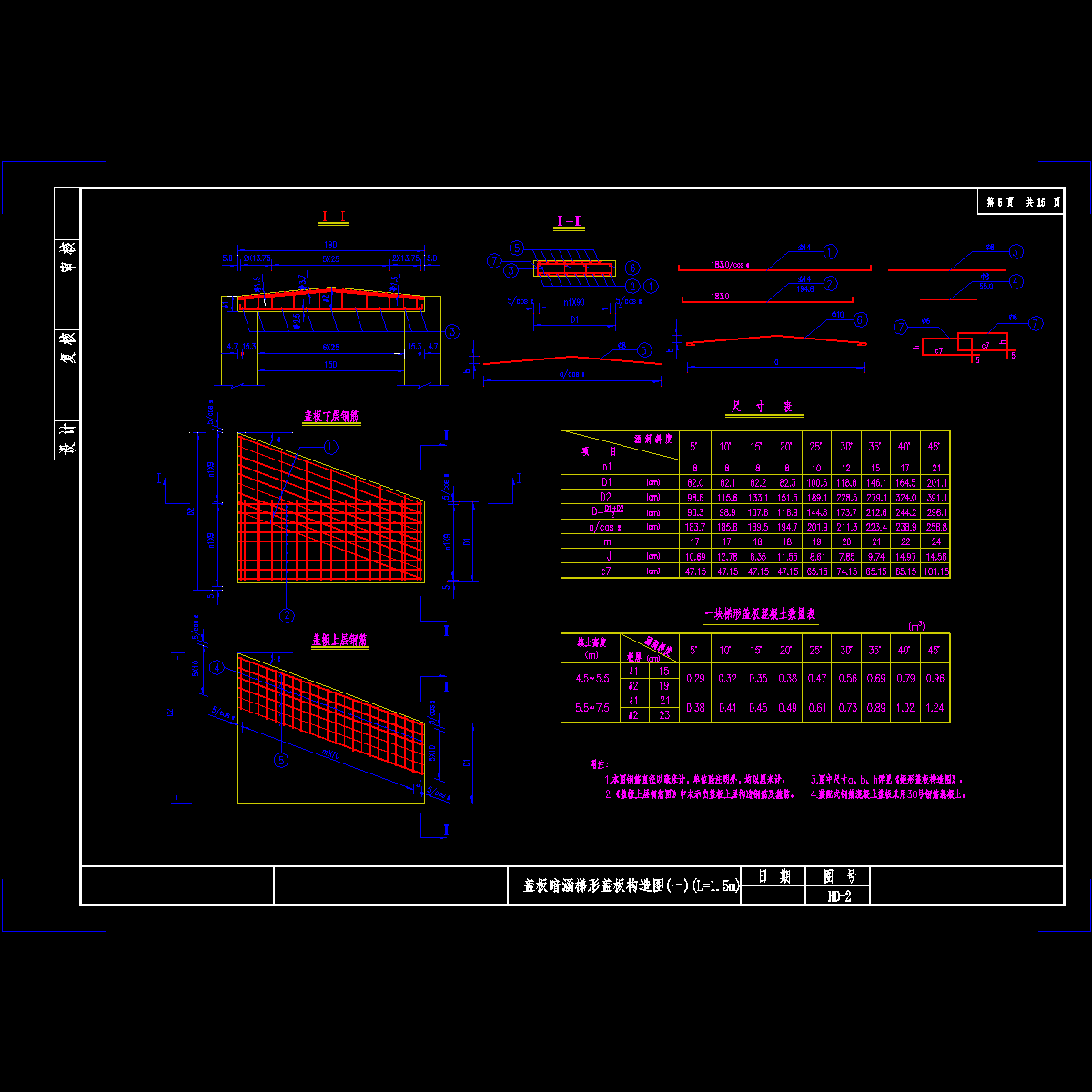

05整体式基础梯形盖板构造图(一)(l=1.5m).dwg

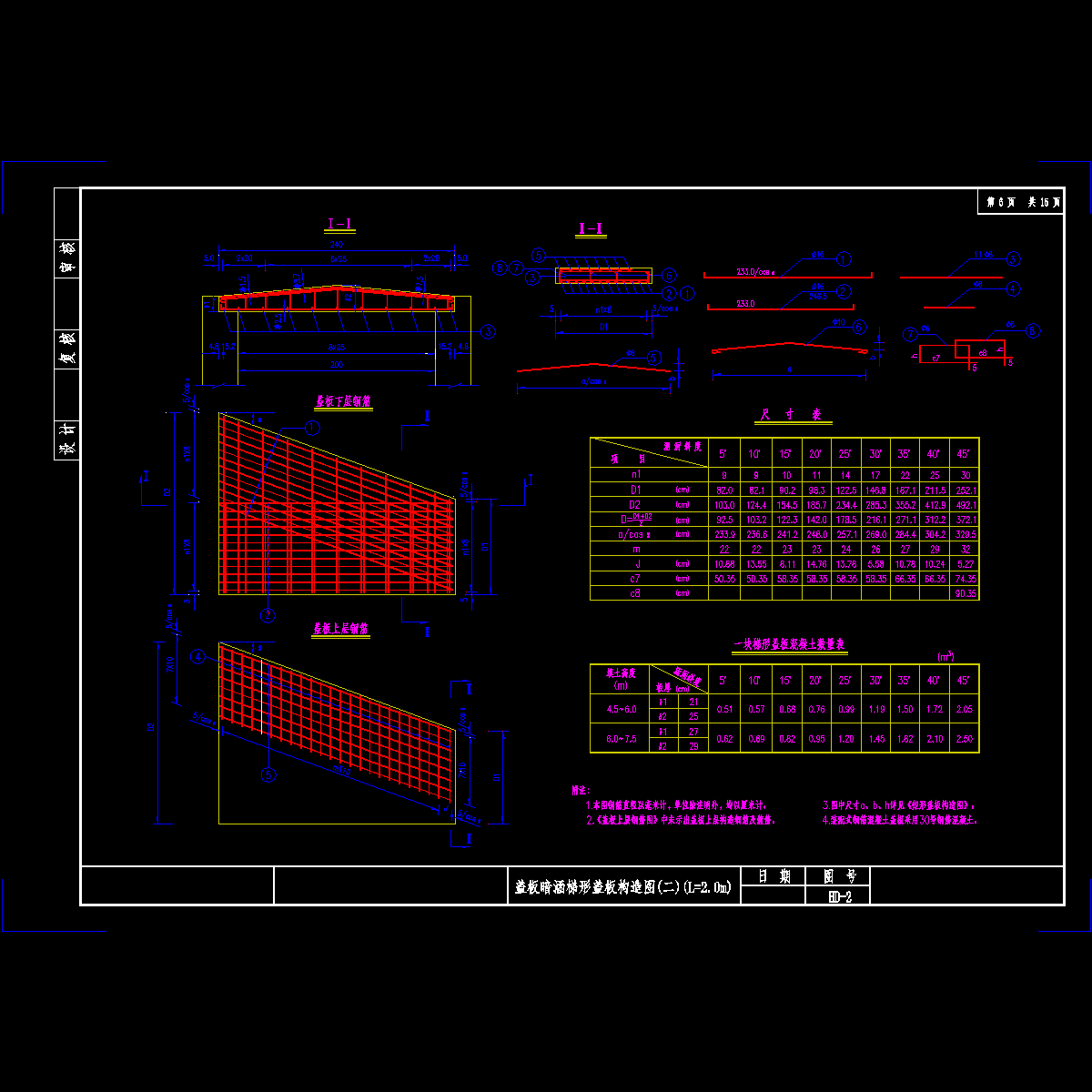

06整体式基础梯形盖板构造图(二)(l=2.0m).dwg

07整体式基础梯形盖板构造图(三)(l=3.0m).dwg

08整体式基础梯形盖板构造图(四)(l=4.0m).dwg

09整体式基础梯形盖板材料数量表(一)(l=1.5m).dwg

10整体式基础梯形盖板材料数量表(二)(l=2.0m).dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
