跨径30米预应力混凝土连续箱梁设计图纸cad钢筋构造图,流程图

  • 位置:河北
  • 设计年代:近代
  • 使用性:公路桥
  • 跨径大小和多跨总长:30m
  • 承重构件受力情况:梁桥
  • 材料类型:预应力桥

附件详情

  • 目录
  • 箱梁说明
  • 箱梁上部数量表
  • 典型横断面
  • 箱梁一般构造(一)
  • 箱梁一般构造(二)
  • 箱梁一般构造(三)
  • 箱梁一般构造(四)
  • 箱梁一般构造(五)
  • 箱梁一般构造(六)
  • 箱梁一般构造(七)
  • 箱梁钢束构造图(一)
  • 箱梁钢束构造图(二)
  • 箱梁钢束构造图(三)
  • 箱梁普通钢筋构造图(一)
  • 箱梁普通钢筋构造图(二)
  • 箱梁普通钢筋构造图(三)
  • 箱梁普通钢筋构造图(四)
  • 箱梁普通钢筋构造图(五)
  • 箱梁普通钢筋构造图(六)
  • 箱梁普通钢筋构造图(七)
  • 桥面铺装钢筋构造图
  • 箱梁端横梁钢筋构造图
  • 箱梁跨间横隔梁布置图(一)
  • 箱梁跨间横隔梁布置图(二)
  • 箱梁1/2跨横隔梁钢筋构造图
  • 箱梁1/4跨横隔梁钢筋构造图
  • 箱梁连续端现浇横梁钢筋构造图
  • 箱梁纵向湿接缝钢筋构造图(一)
  • 箱梁纵向湿接缝钢筋构造图(二)
  • 箱梁齿板一般构造图
  • 箱梁齿板钢筋构造图
  • 堵头板钢筋构造图
  • 梁端封锚钢筋构造图
  • 预应力锚具构造图(一)
  • 预应力锚具构造图(二)
  • 结构连续施工流程图
  • 工程材料数量表

附件详情

技术指标:设计荷载:公路—Ⅰ级;环境类别:Ⅰ类;结构重要性系数:1.0;跨径: 30米;斜交角度:45°。
桥梁纵桥向按平坡设计,横桥向坡度2%,为 装配式 部分预应力混凝土连续箱梁。采用多箱单独预制,简支安装,现浇连续接头的先简支后连续结构体系。
每片预制箱梁底板设置4个φ100mm的通气孔,滴水槽可采用木条形成,其深度不大于1cm,待预制箱梁封锚完成后,可用环氧树脂在边跨非连续端梁端每片梁贴2块200×20×200mm的减震橡胶块。
钢束采用两端对称张拉,张拉顺序为N1、N3、N2、N4号钢束。
......
共35张图,。

箱梁一般构造

箱梁普通钢筋构造图

箱梁齿板一般构造图

箱梁跨间横隔梁布置图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

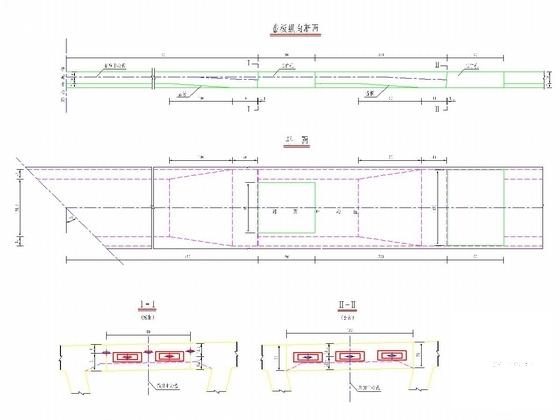

  • 预应力混凝土连续箱梁图 - 1
    预应力混凝土连续箱梁图 - 1

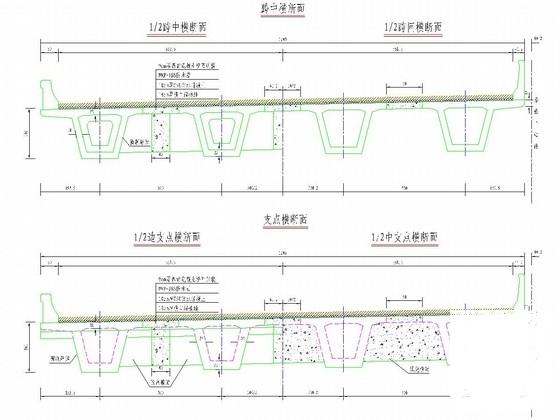

  • 预应力混凝土连续箱梁图 - 2
    预应力混凝土连续箱梁图 - 2

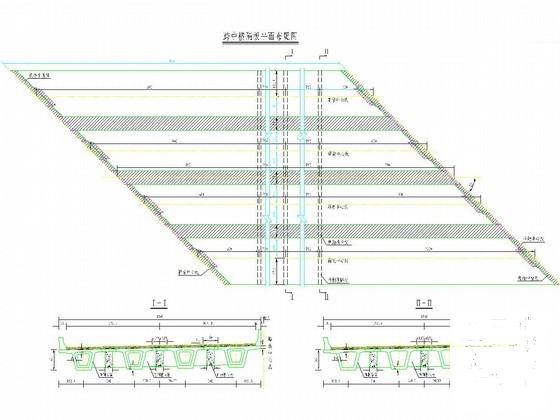

  • 预应力混凝土连续箱梁图 - 3
    预应力混凝土连续箱梁图 - 3

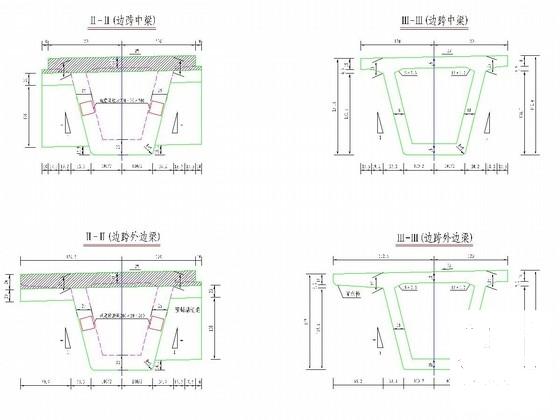

  • 预应力混凝土连续箱梁图 - 4
    预应力混凝土连续箱梁图 - 4

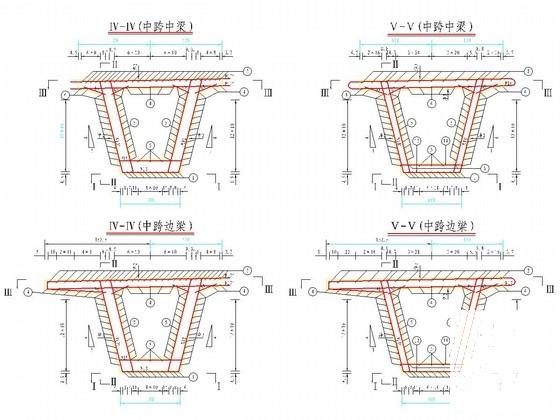

  • 预应力混凝土连续箱梁图 - 5
    预应力混凝土连续箱梁图 - 5
以上是部分截图,请下载附件后查看完整高清内容
