该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源
技术指标： 跨径×净高： 6×5、8×5、8×7米 斜 交 角： 0°、10°、20°、30°、40°、45° 荷 载： 公路-Ⅰ级 涵顶填土高： 0.26～4.0米 ...... 设计要点： （一）箱涵按整体闭合框架计算内力。顶、底板按受弯构件配置钢筋（不计轴向力的影响），侧墙按偏心受压构件计算；涵身纵向配筋按不小于3‰配筋率设置，可不作整体计算。 （二）涵身荷载：涵身所受荷载包括涵身自重、涵身侧面及顶面填土、铺装的压力，不计涵内底板上路面。涵身所受活载的考虑，明涵按45o角扩散车轮荷载，并计入冲击力；暗涵按30o角扩散车轮荷载，不计冲击力；不计涵内底板所受人群、车辆荷载的影响。土容重采用19KN/m3，内摩擦角采用35o。 （三）温度应力按±10℃考虑，并考虑了底板、侧墙与顶板分期浇筑时的混凝土的收缩影响，此项按降温15℃处理。 （四）斜涵涵身的计算，仍试作正交通道计算。 ...... ，共24张CAD设计图。

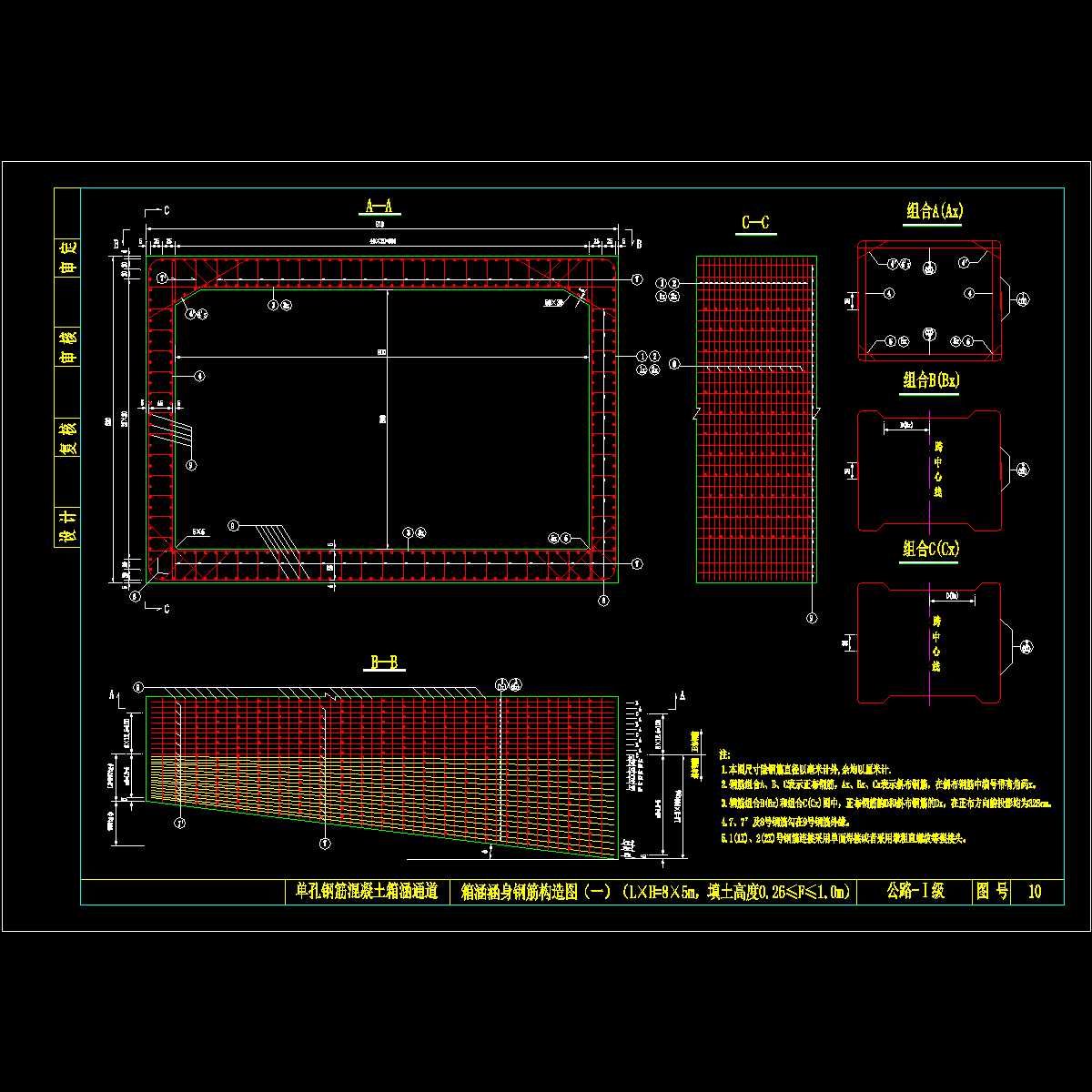

10、箱涵涵身钢筋构造图（一）（8x5填土0.26≤f≤1.0米).dwg

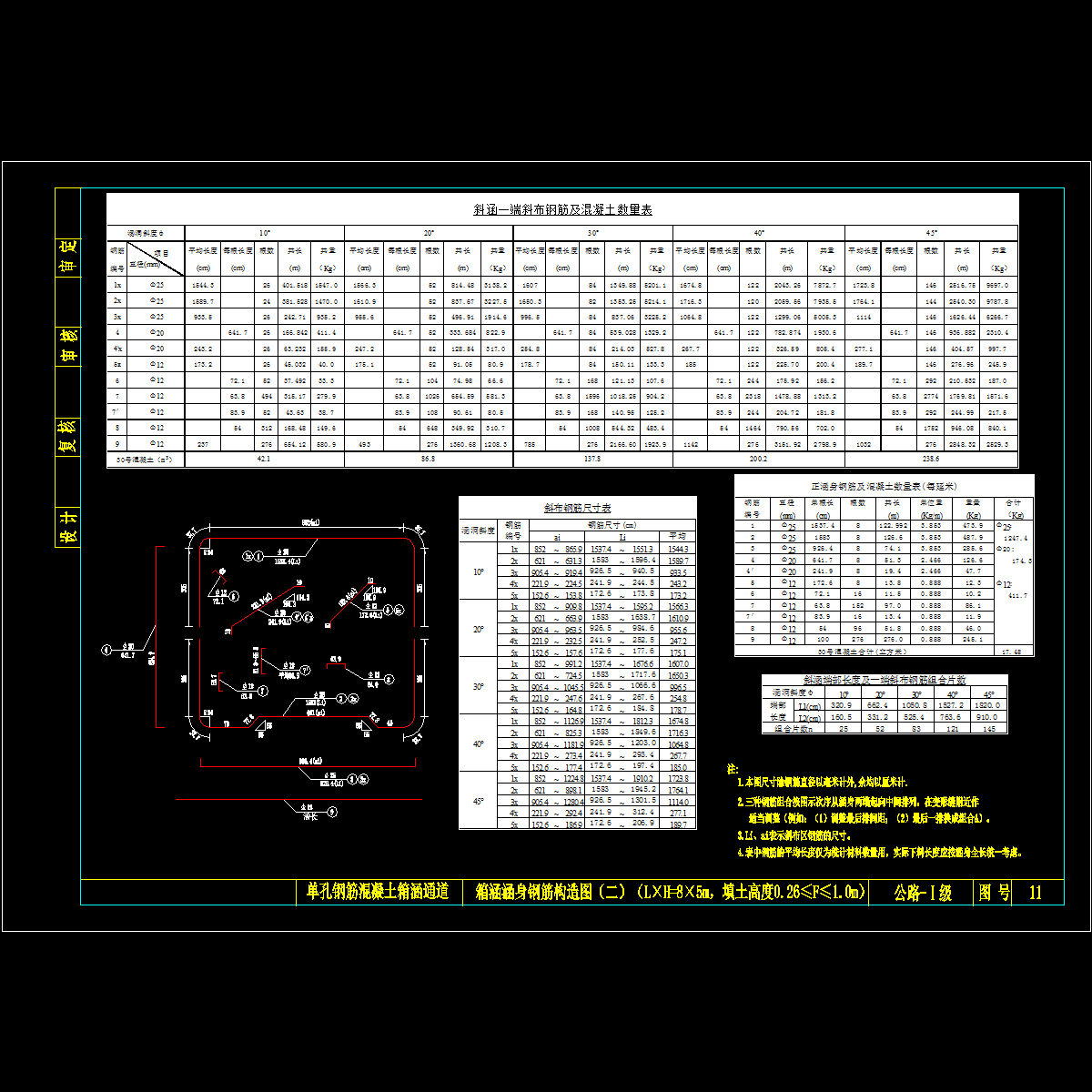

11、箱涵涵身钢筋构造图（二）（8x5填土0.26≤f≤1.0米).dwg
12、箱涵涵身钢筋构造图（一）（8x5填土1.0＜f≤2米).dwg

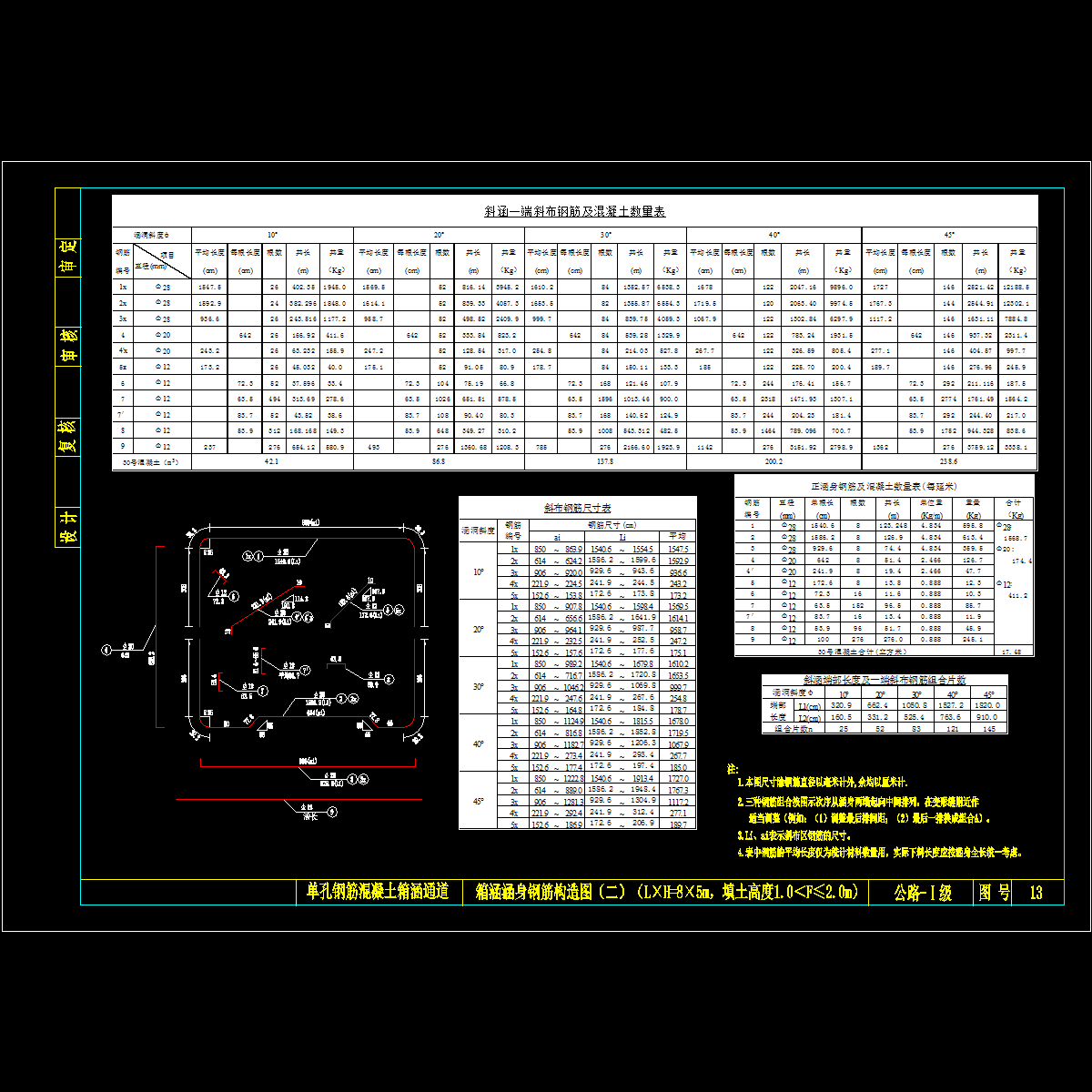

13、箱涵涵身钢筋构造图（二）（8x5填土1.0＜f≤2米).dwg

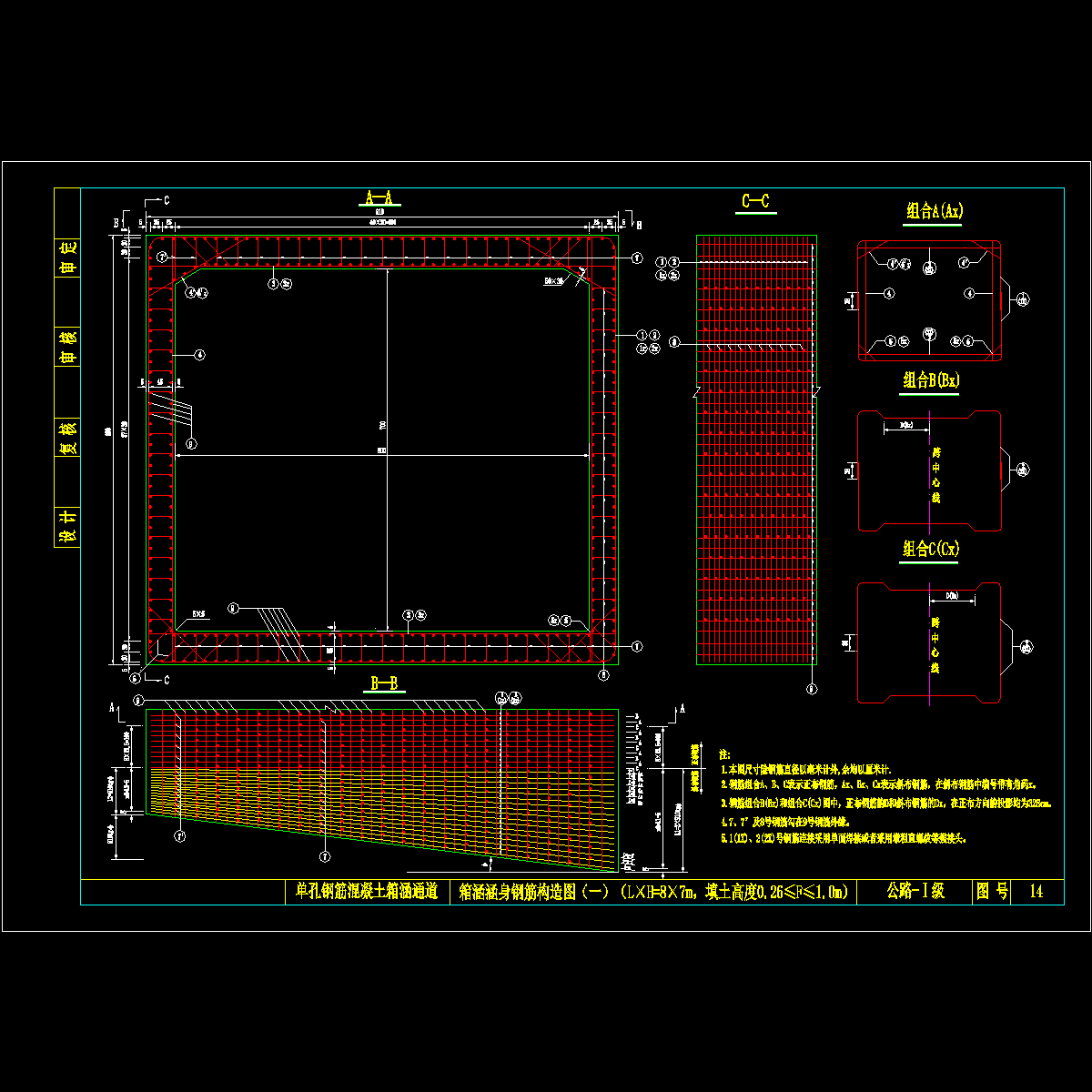

14、箱涵涵身钢筋构造图（一）（8x7填土0.26≤f≤1.0米).dwg

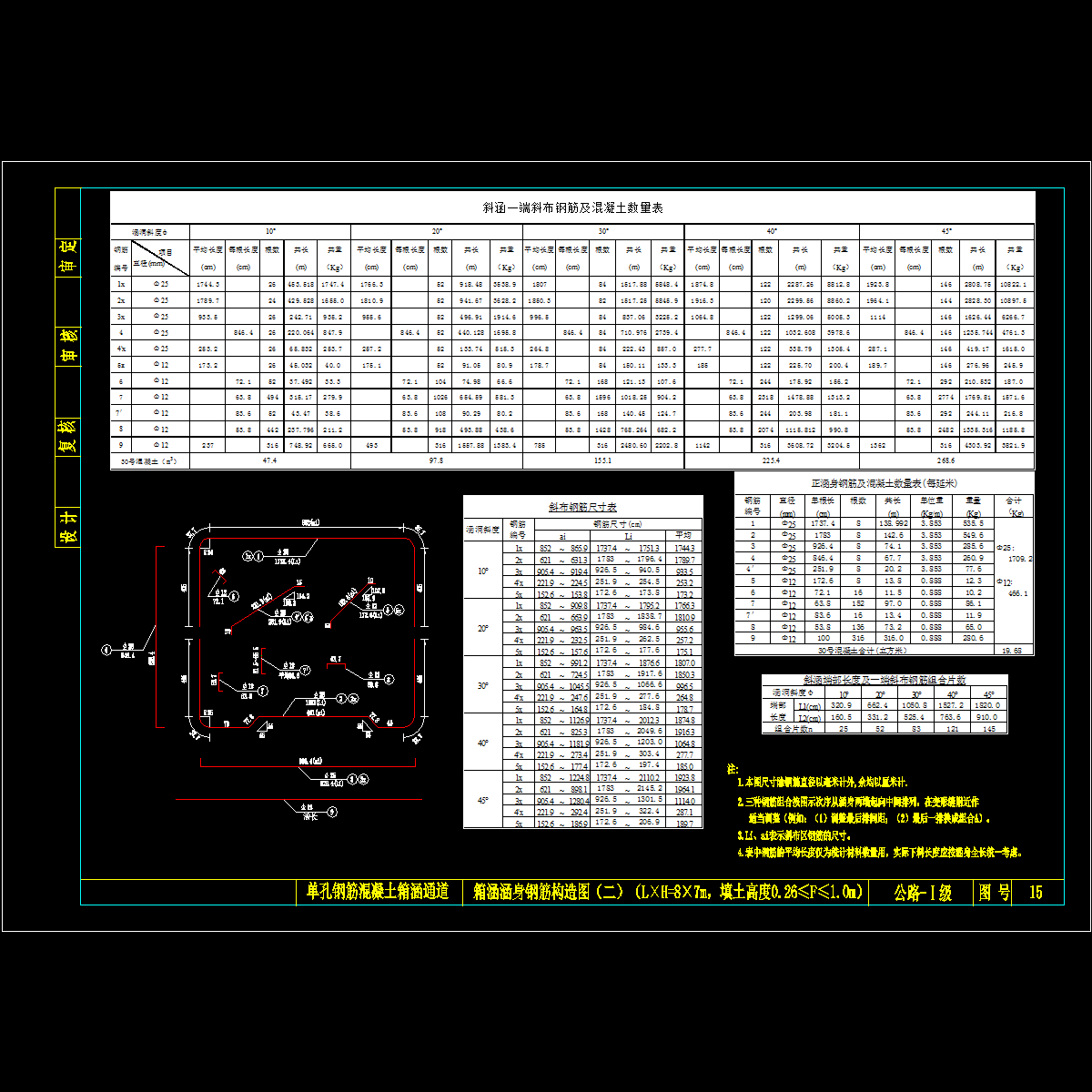

15、箱涵涵身钢筋构造图（二）（8x7填土0.26≤f≤1.0米).dwg
16、箱涵涵身钢筋构造图（一）（8x7填土1.0＜f≤2.0米).dwg
17、箱涵涵身钢筋构造图（二）（8x7填土1.0＜f≤2.0米).dwg
18、明涵通道牛腿钢筋构造图.dwg
19、明涵通道搭板钢筋构造图.dwg 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
|
