城市次干道道路排水CAD施工图纸设计（全长1270米）.dwg

ddxxssss

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

本项目道路全长1270.043米，其标准路幅宽24米=4米人行道 8米车行道 8米车行道 4米人行道。设计范围为在道路红线范围内新建雨、污水管网，以排除道路及周边地块的雨污水。雨水管线采用双侧布置，污水管线采用单侧布置。 　　该项目排水体制采用雨、污水分流制，雨、污水管网分别自成体系。 　　...... 　　共43张图，

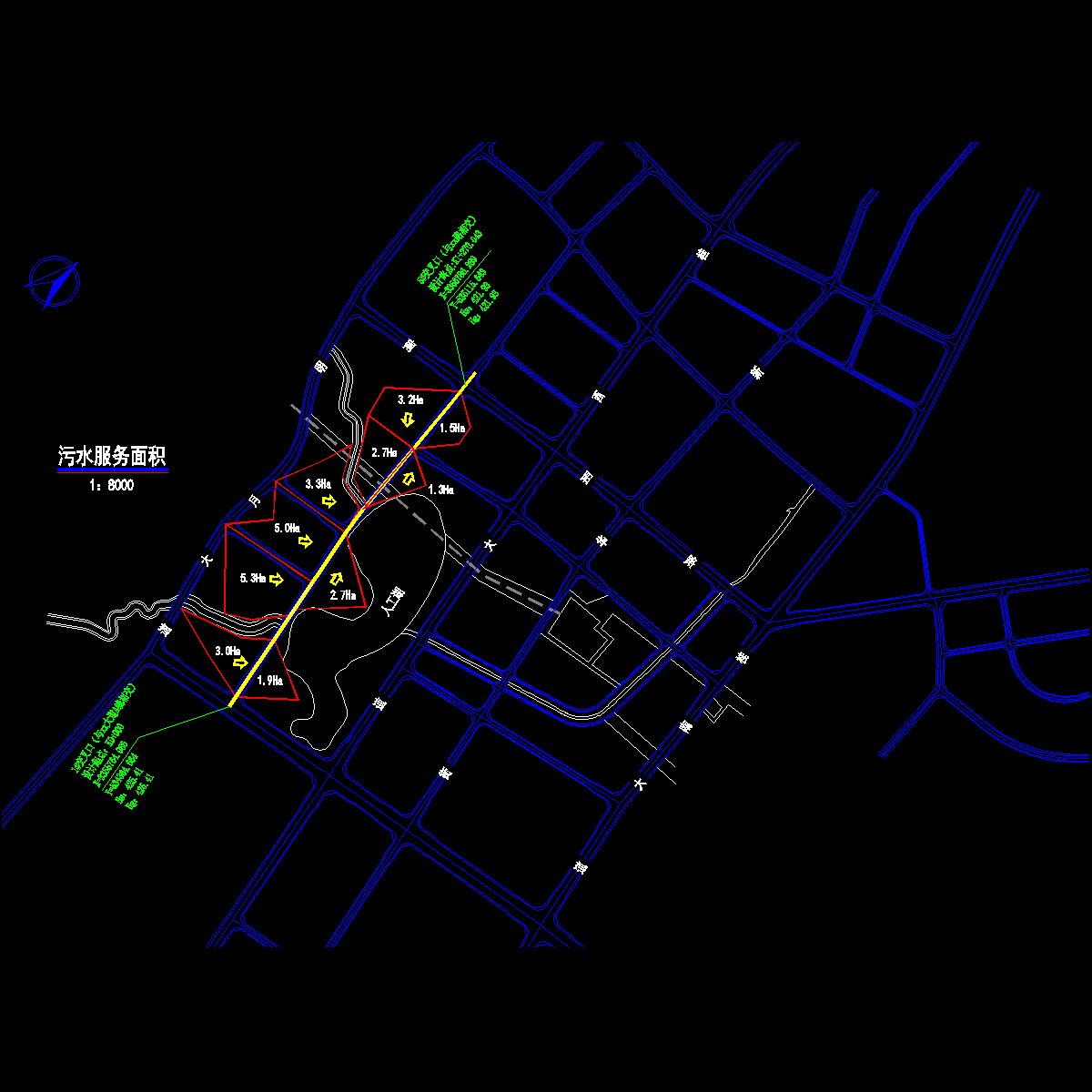

02服务面积图-1.dwg

02服务面积图.dwg

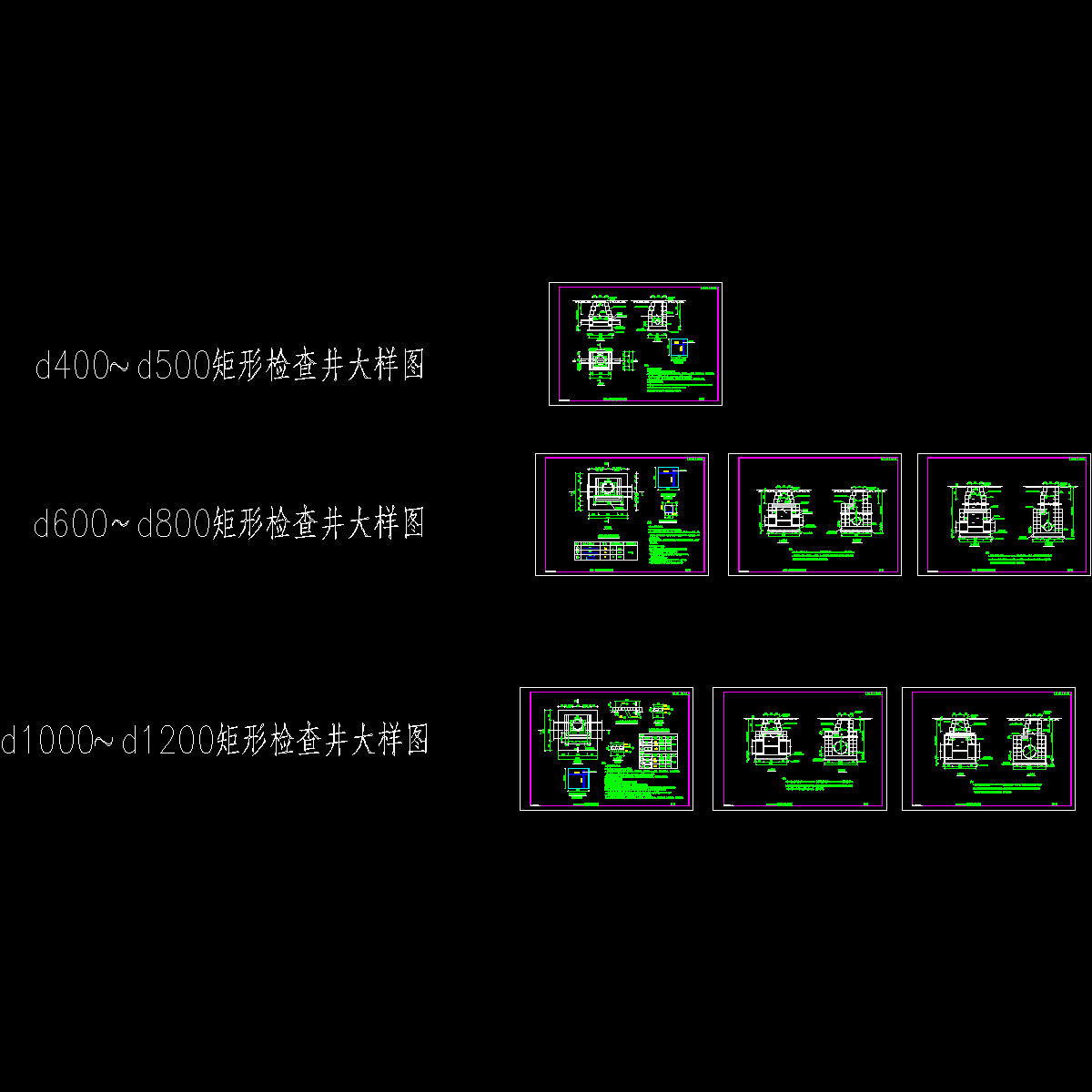

09-11检查井大样图.dwg

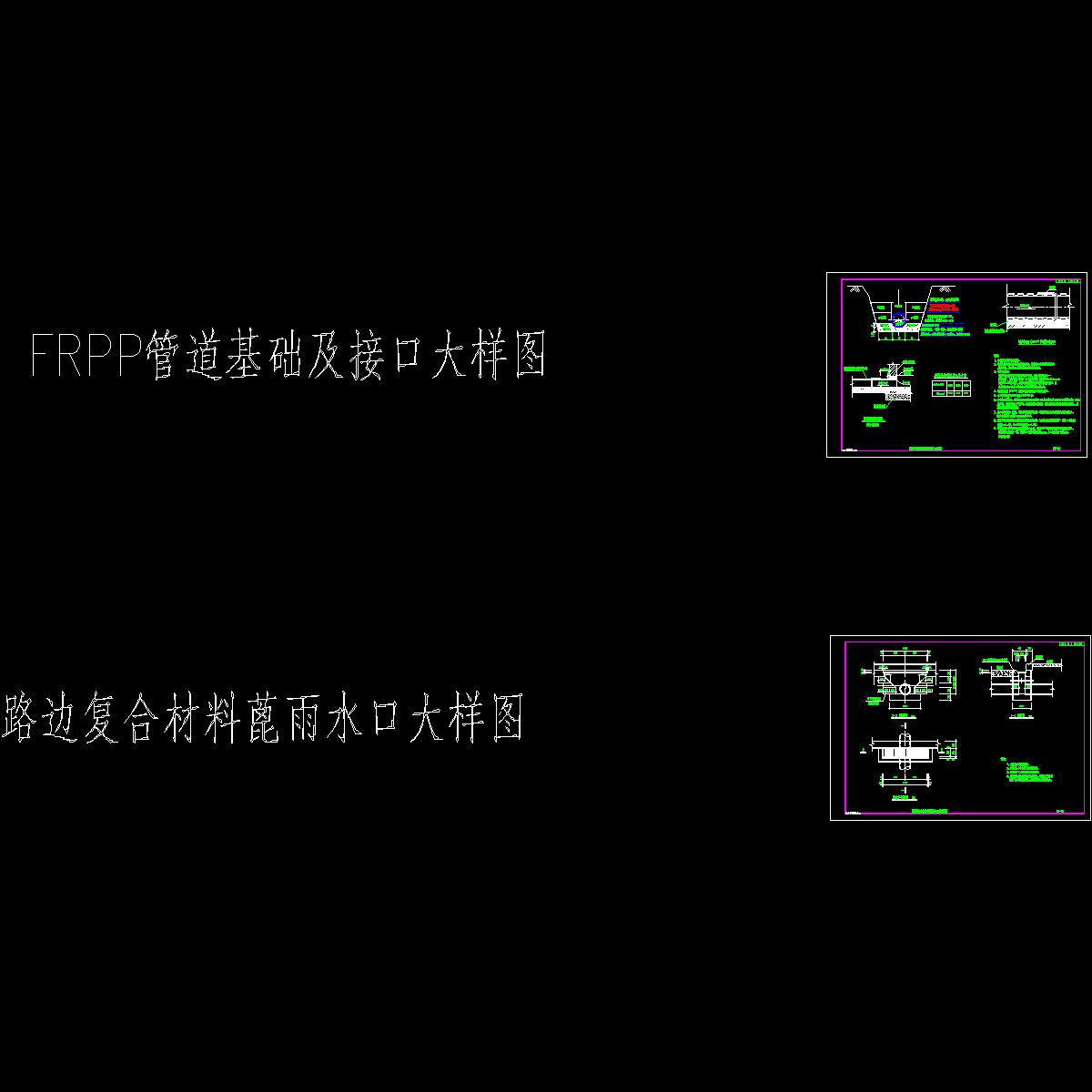

14-15 雨水口、开挖大样图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
