城市次干道道路工程施工CAD大样图设计33张

附件详情

  • 资料目录
  • 施工图 设计说明
  • 项目区位图
  • 道路总平面图
  • 道路平面图
  • 单元要素表
  • 直线、曲线及转角一览表
  • 逐桩坐标表
  • 道路纵断面图
  • 竖曲线表
  • 道路标准路幅图
  • 路基典型横断面图
  • 路基横断面图
  • 路基超高加宽表
  • 土石方数量表
  • 清表土数量表
  • 特殊路基设计图
  • 特殊路基数量表
  • 人行道及树池布置图
  • 盲道布置图
  • 无障碍设计 大样图
  • 填挖交界处理大样图
  • 检查井雨水口加固大样图
  • 管线过街路面加固图

附件详情

本道路全长0.582公里,本册图纸主要为道路工程施工图设计。
……
主要技术标准:
该资料所属道路等级为城市次干道Ⅲ级,采用的技术标准为:
设计行车速度:30公里/小时
最大纵坡:1.53%
路幅宽度:24米 车行道宽度:2×8米 人行道宽度:2×4米
车行道正常横坡:1.5% 人行道正常横坡:2%
一般路基段缘石高出路面的高度:15厘米
车辆荷载:公路I级
停车视距:≥30米
道路交通量达到饱和状态时设计年限:20年
……
路基设计原则:
路基填方边坡8米以内按1:1.5放坡。对挖方地段,中风化岩质采用1:0.75,强风化及老土采用1:1,杂填土采用1:1.25。开挖总高度大于8米时应分级放坡,并在二级边坡间设置2米宽护坡道。该资料挖方边坡高度每级均为8米。路基压实采用重型击实标准。
……
共33张,。

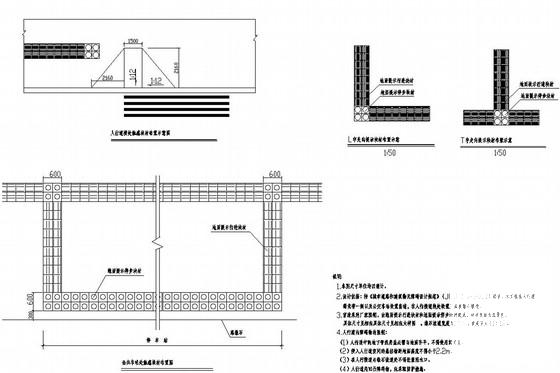

盲道、无障碍设计

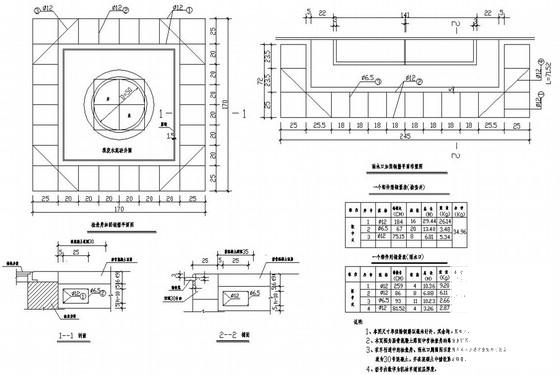

检查井,雨水口加固图

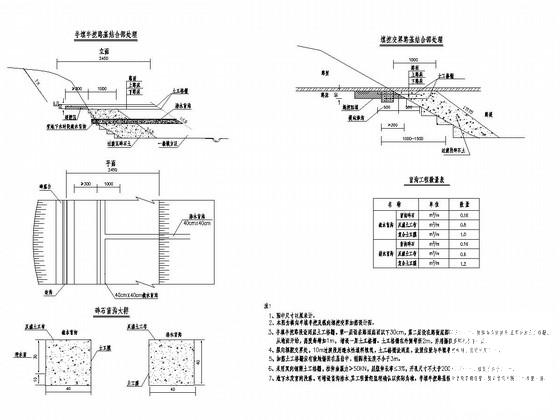

填挖交界处理大样图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

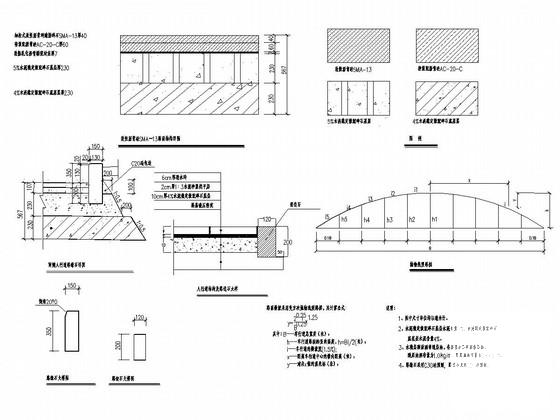

  • 道路工程施工设计 - 1
    道路工程施工设计 - 1
  • 道路工程施工设计 - 2
    道路工程施工设计 - 2
  • 道路工程施工设计 - 3
    道路工程施工设计 - 3
  • 道路工程施工设计 - 4
    道路工程施工设计 - 4
以上是部分截图,请下载附件后查看完整高清内容
