[CAD]公路桥梁公用构造设计通用图纸（10张）.dwg

woshinikl

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

设计概况： 　　 该附件包含桥台锥坡，钢筋混凝土组合式护栏、波形梁护栏，伸缩装置、桥面防、排水等设计，适用于拼宽桥梁与新建桥梁。 　　...... 　　护栏： 　　 1、拼宽桥大、中桥外侧与新建桥大、中桥两侧设置钢筋混凝土组合式护栏。拼宽桥小桥、桥式通道外侧与新建桥小桥、桥式通道两侧设置波形梁护栏。 　　 2、组合式护栏、波形梁护栏材料规格、制作工艺、施工安装、质量要求和验收标准等均应符合即将颁布实施的《公路交通安全设施设计技术规范》(JTJ074-2003)，该项目组合式护栏的防撞等级为SA级。 　　 3、组合式护栏墙身及波形梁护栏座构造图应与上部构造相关设计图配合使用，并按要求设置预埋件。 　　...... 　　伸缩装置： 　　 1、桥跨总长L≤20m时，桥台处设无缝伸缩缝装置。 　　 2、该资料给出了D60、D80、D120、D160等四种型号毛勒伸缩装置的一般构造，分别适用于最大伸缩量6cm~16cm的情况。 　　 3、预制板（梁）端或桥面现浇层必须按伸缩装置安装要求预留槽口，并设置好预埋构件；桥台背墙视具体情况分阶段浇筑，并准确设置预埋钢筋。 ...... 　　桥面防、排水： 　　 1、桥面现浇层顶面涂刷防水剂防止渗水，采用铸铁泄水管排泄桥面水及铺装结构层渗水。 　　 2、立交桥或其他不宜直接排水至桥下的桥梁，应根据实际情况采用侧排方式设计防排水，并作单独设计，该资料仅给出了这类桥梁桥面排水的一般设计。 　　...... 　　设计于2004年，共包含CAD设计图10张。

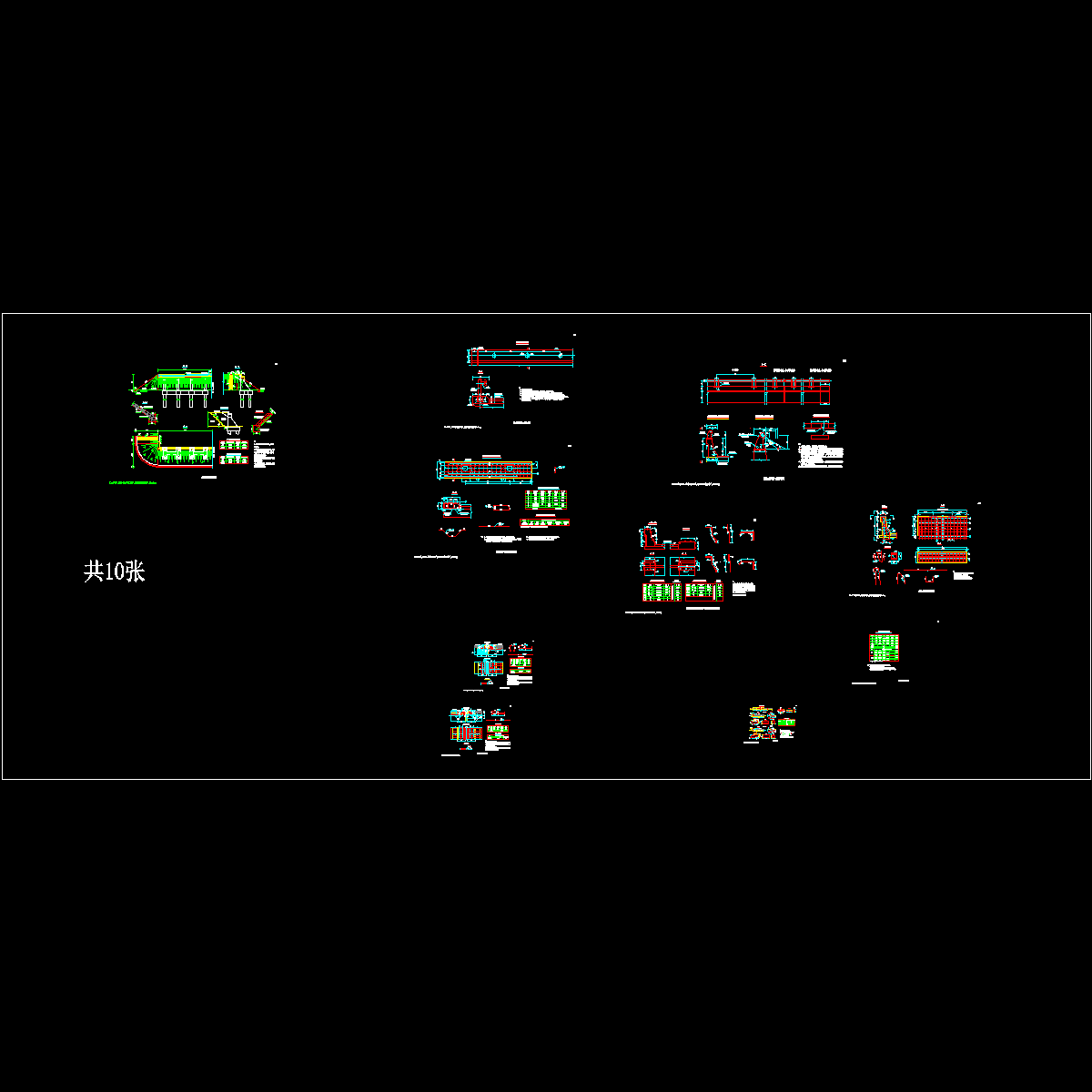

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
