空心板设计要点： 1.图中空心板跨中弯矩以简支正板为设计依据，支点剪力以简支斜板为设计依据。横向分布系数按铰结板法计算。 2.预应力砼空心板桥采用组合梁的计算特点，运营状态下主梁应力按预制板、铰缝及整体化现浇混凝土共同受力计算。由于预制板施工时存在反拱值，故10cm整体化现浇砼按8cm参与共同受力计算。 3.预制板梁按部分预应力混凝土A类构件设计，分别进行承载能力极限状态验算；持久状况正常使用极限状态验算；持久状况和短暂状况构件的应力验算。 4.图中的预应力筋有效长度已包括预应力筋的传力锚固长度。 5.预制空心板采用充气橡胶芯模成孔。 6.预应力筋锚下张拉控制应力为σcon=0.75fpk=1395MPa，每根钢绞线的控制张拉力为193.9kN。 7.预应力混凝土板存梁时间不应超过60天，否则将产生较大的上拱度。放张时及放张后不同龄期的上拱度表如下： 8.计算先张法预应力损失σL3时,按温差△t=20°C进行设计。 9.斜交板桥有右斜、左斜之分，针对不同的具体桥梁，使用时需特别注意。本图只绘出一种斜角情况，另一方向斜角情况与其尺寸完全相同，仅斜角反向。 10.本图各种材料数量表除注明者外余均按半幅路基统计。 11.对于非标准梁长的板梁，施工时应根据其实际梁长进行预制，预应力筋、普通钢筋较之标准板梁相应加长，箍筋相应增加，预应力筋有效长度不变。

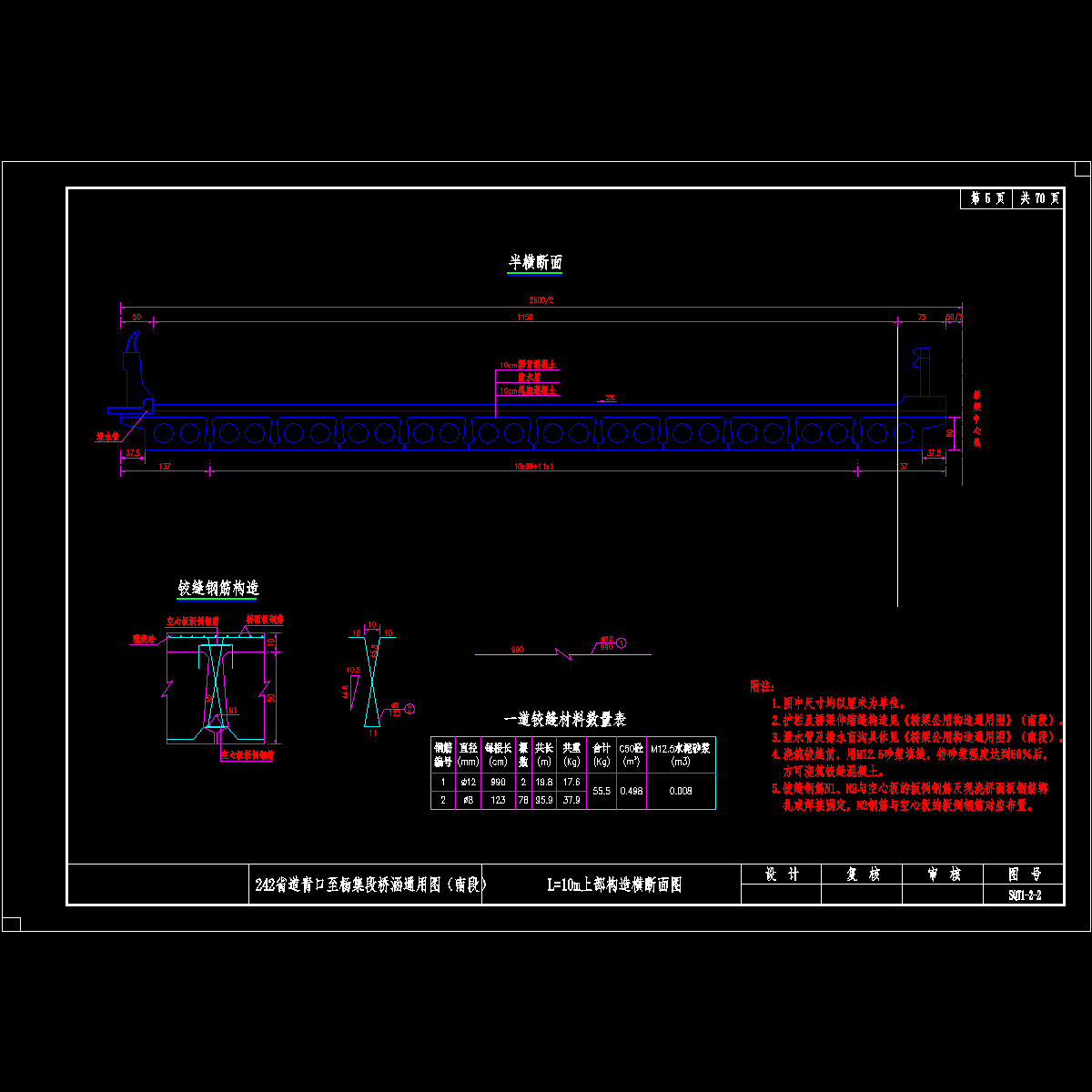

005--上部构造横断面图(l=10m).dwg

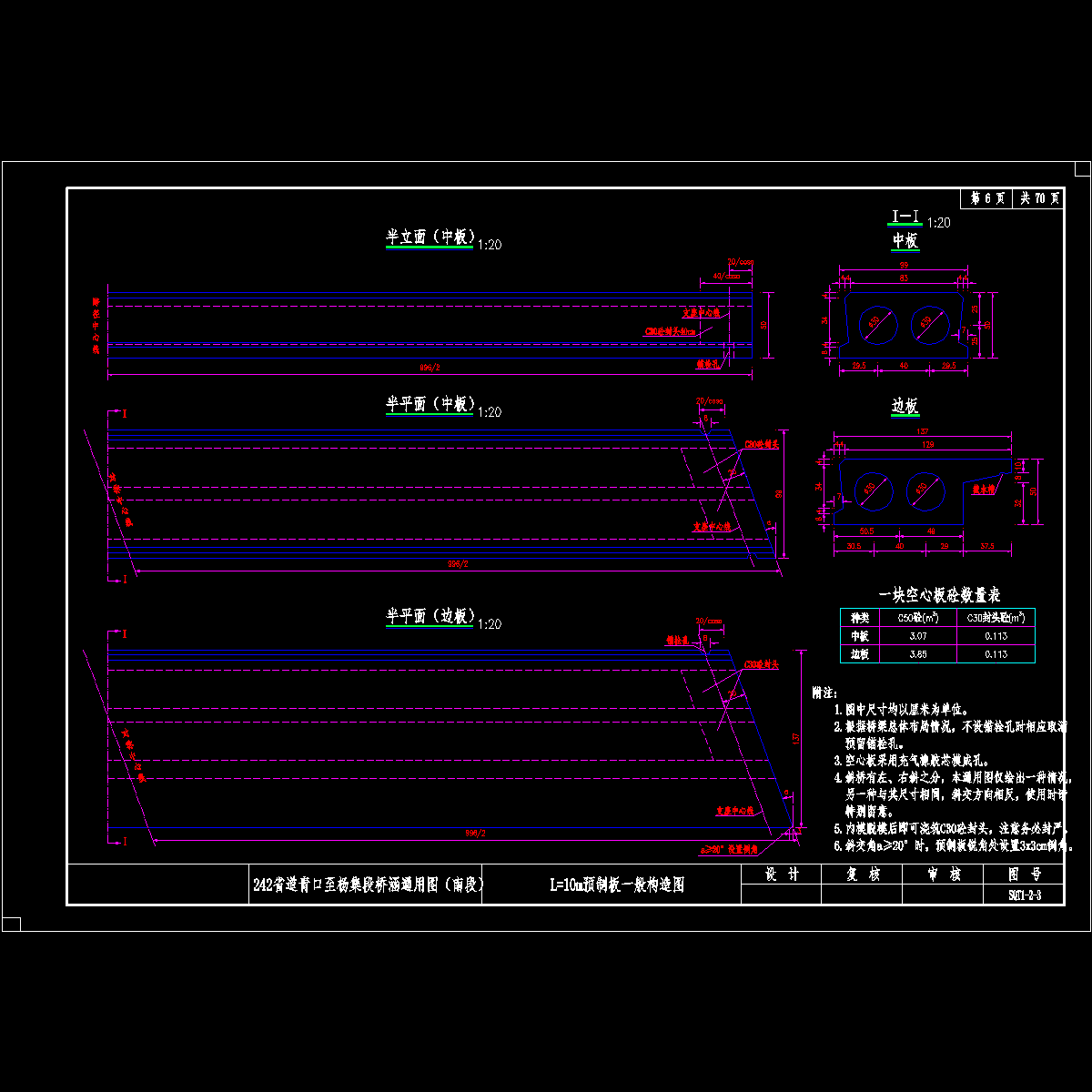

006--预制板一般构造图(l＝10m).dwg

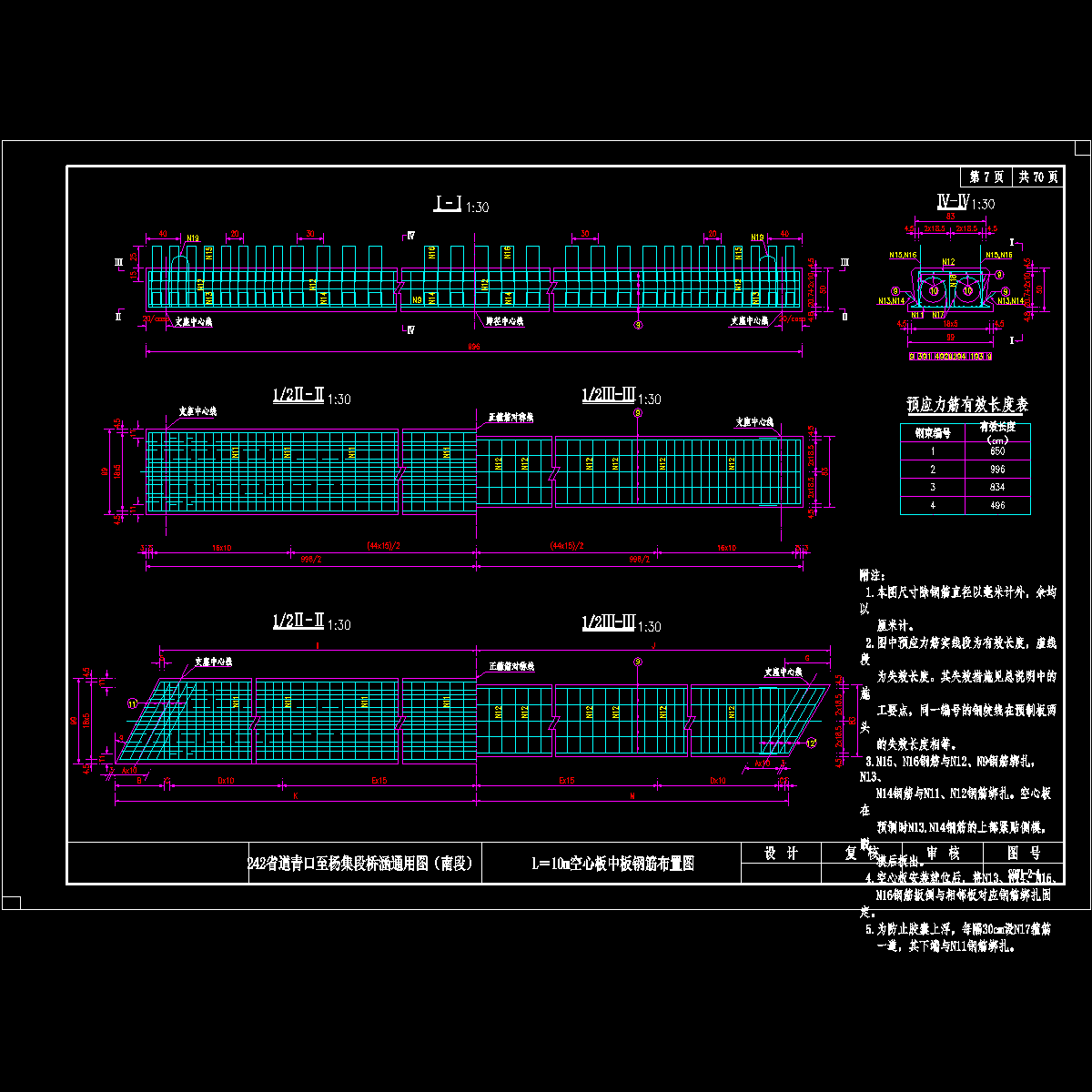

007--空心板中板钢筋布置图(l=10m).dwg

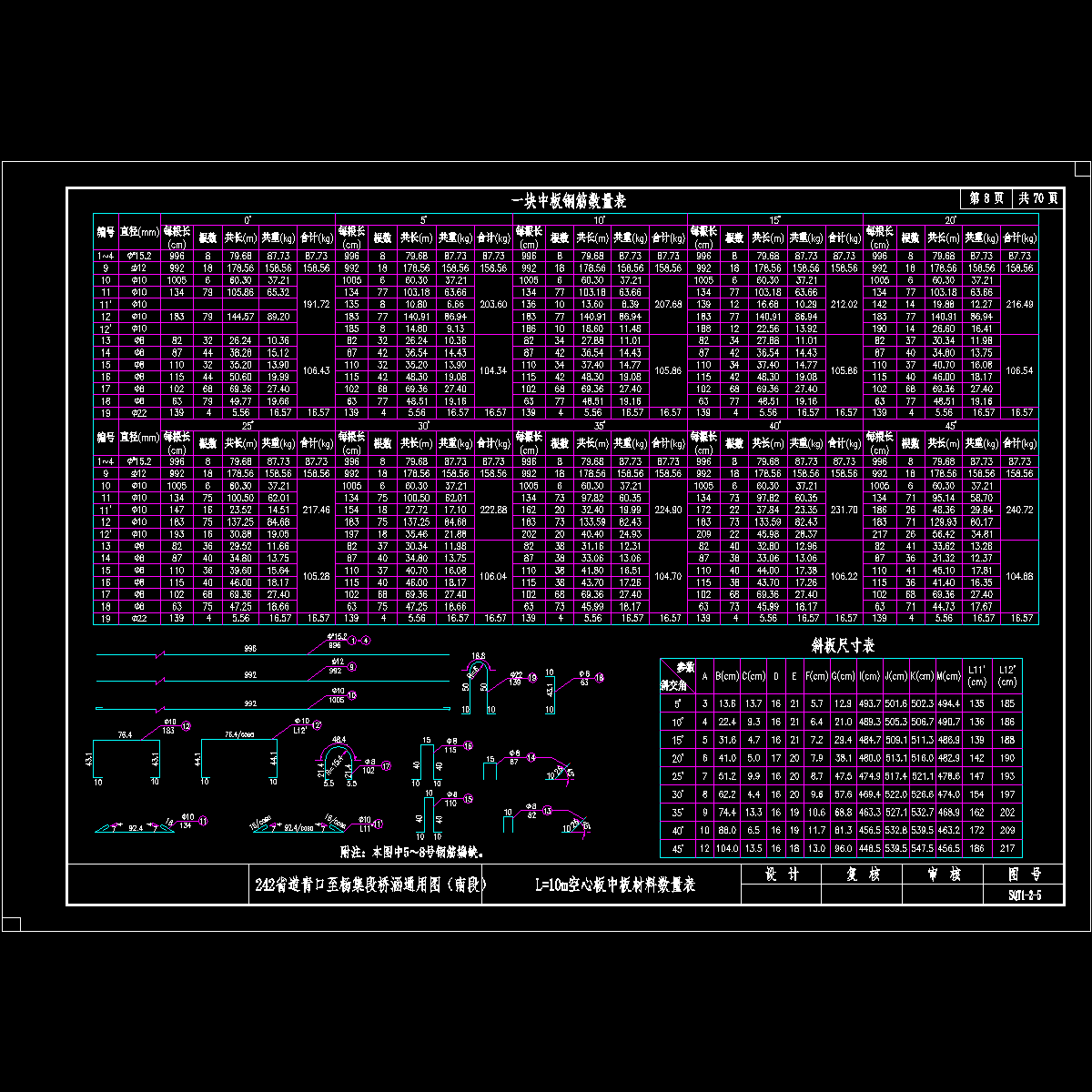

008--空心板中板材料数量表(l=10m).dwg
009--空心板边板钢筋布置图(l=10m).dwg

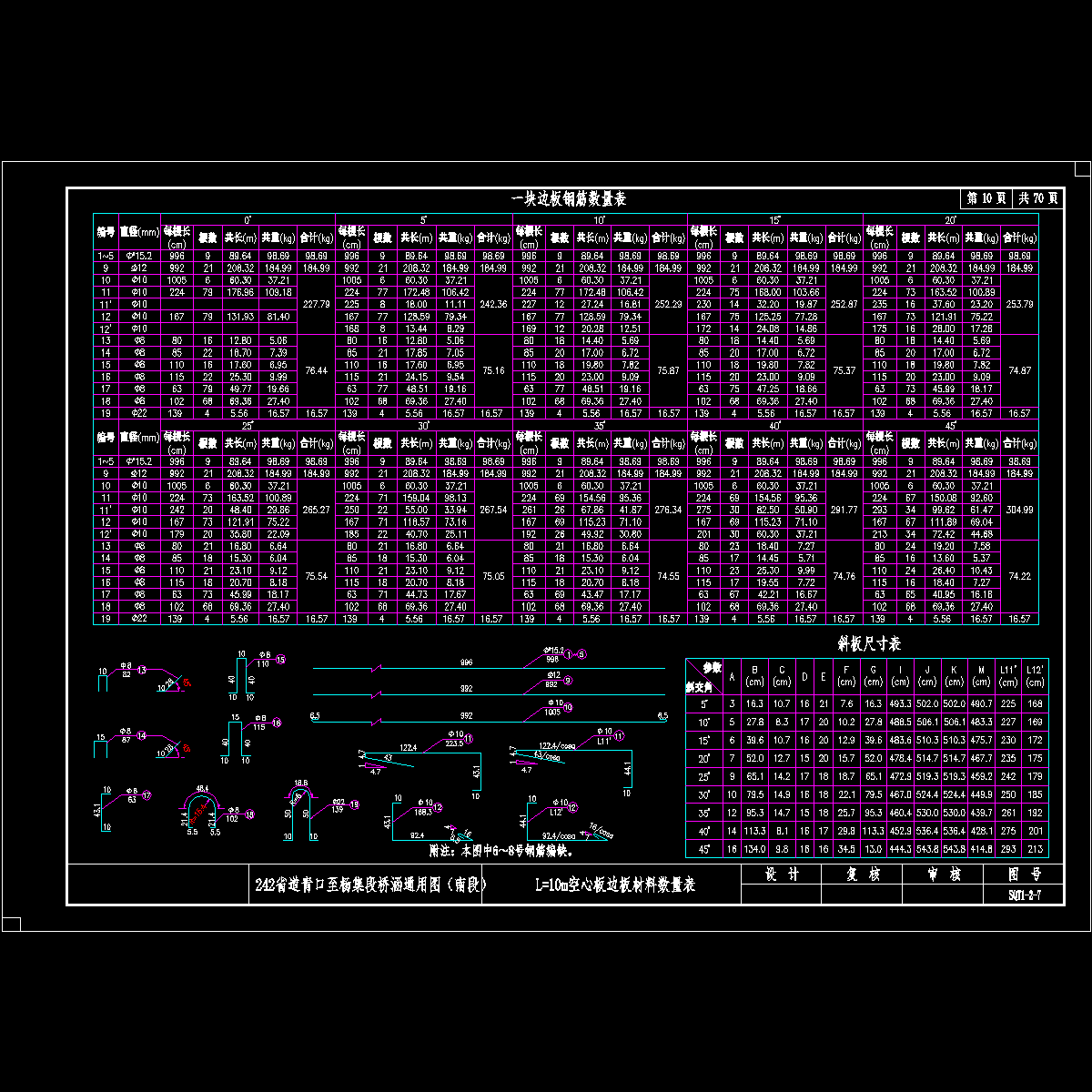

010--空心板边板材料数量表(l=10m).dwg
011--桥面现浇层钢筋布置图(l=10m).dwg

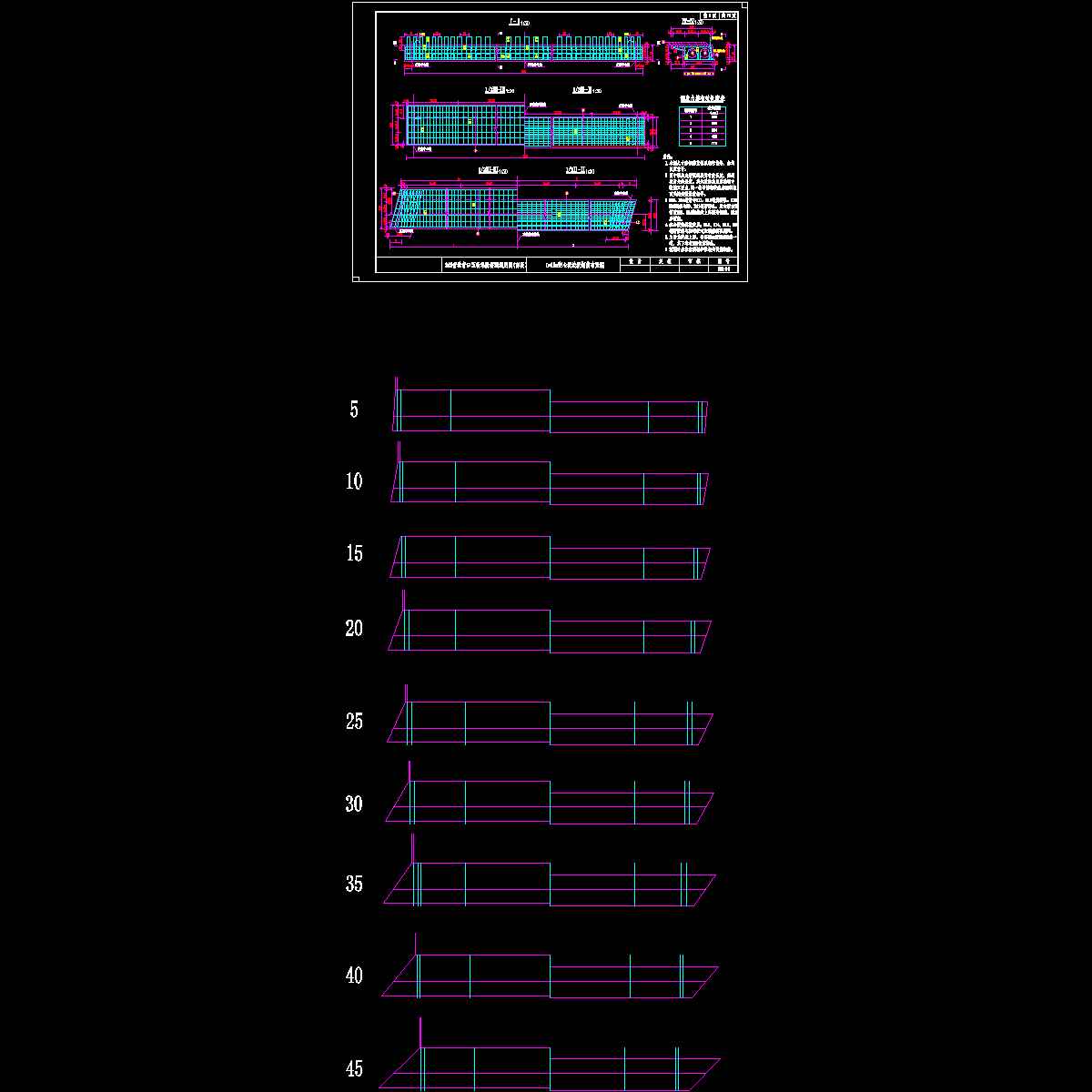

012--斜板钝角桥面加强钢筋布置图(l=10m).dwg
013--支座预埋钢板构造图(l=10m).dwg
014--一孔上部构造主要材料数量表(l=13m).dwg 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
|
