一份小区住宅楼群给排水CAD施工图纸（空调冷凝水系统）

yyuu8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有

附件详情

• 设计及施工总说明
• 给排水平面图
• 屋面太阳能管道布置平面图
• 户型给排水详图
• 给排水系统图
• 太阳能接管示意图
• 户型给水热水系统图
• 卫生间给排水详图
• 排水系统图
• 给水热水立管系统图
• 户型户内给水热水系统图

附件详情

一、项目概要：
该项目为六层住宅，一层为车库和储藏室。储藏室仅允许存放和使用火灾危险性为丁、戊类的物品。
二、设计范围：
建筑单体以内的生活给水系统、生活排水系统、建筑灭火器配置的设计。
三、系统：
生活给水系统，生活排水系统，雨水系统，空调冷凝水系统
，共31张。

户型给排水详图

排水系统图

热水系统图

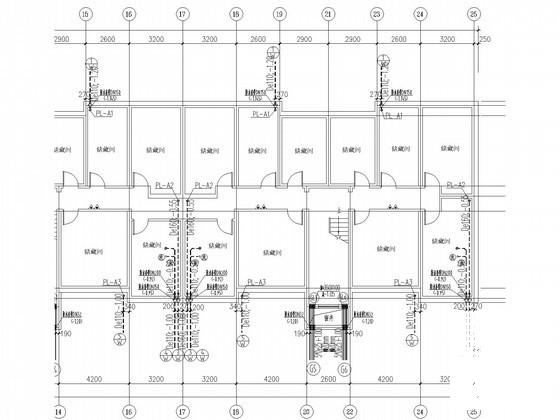

第 1 张图

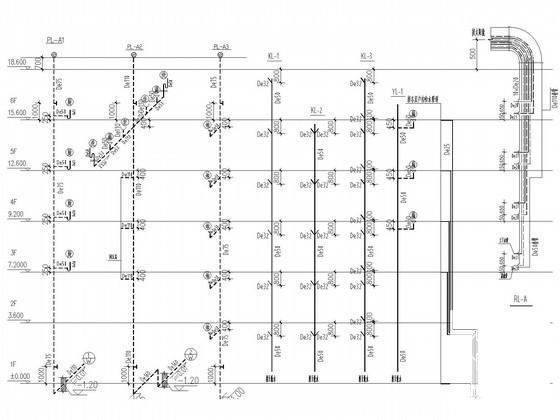

第 2 张图

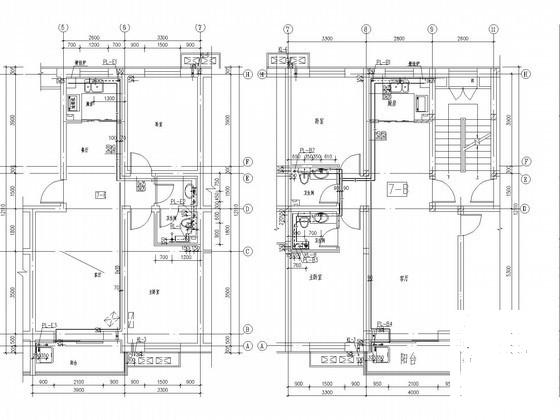

第 3 张图

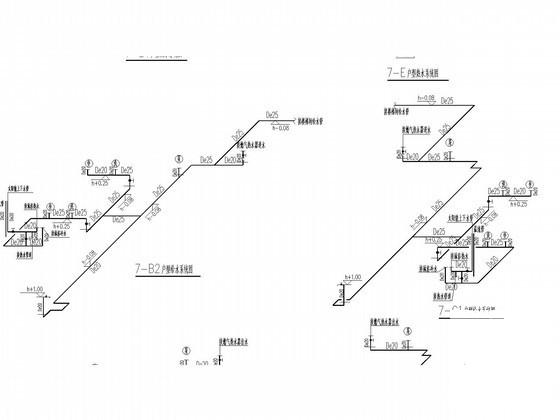

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
