多层住宅小区采暖空调通风系统设计CAD施工图纸(dwg)

dfgaacc

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：住宅
• 建筑高度：多层建筑
• 建筑面积：7338平方米
• 地上层数：5层
• 地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：16张
• 设计年代：近代
• 设计内容：空调,通风,采暖
• 冷热源：市政热网,空气调节器
• 空调系统：制冷剂系统
• 采暖系统：热水辐射
• 送风方式：散流器送风
• 项目地址：北京

附件详情

一、项目概要：

该项目位于北京市，是一个多层住宅小区建筑，地上5层，地下1层，建筑面积7338平米。图纸内容包含设计及施

工说明，主要设备材料表及图例，采暖平面图，采暖干管系统图，采暖立管图，剖面图等...

二、采暖设计：

该资料为地面低温辐射热水采暖，采暖热源由小区热力站供给。采暖热媒为热水。地热采暖系统供水干管在入口前均应加装过滤网.分集水器采用铜制成品...

三、空调与通风工程：

1、夏季制冷采用分体式空调，用户自理，建筑预留空调机位,电气预留空调插座。
2、地下室平时为自行车棚，利用窗井自然通风。
3、各卫生间和厨房预留安装排风机所需的位置和条件，且建筑选用防止支管回流和竖井泄漏的排风道，详见建施...

北京多层住宅小区采暖空调通风系统设计

二层采暖平面图

三层采暖平面图

地下一层采暖平面图

五层采暖平面图

四层采暖平面图

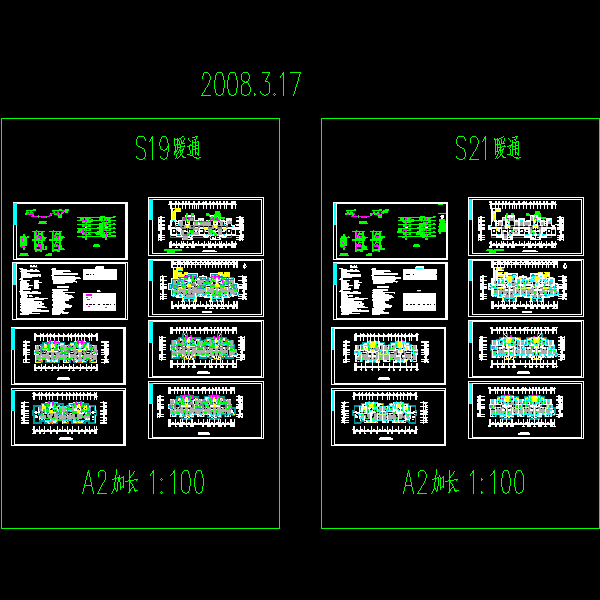

第 1 张图
