一份休闲度假中心温泉动感中心给排水CAD施工图纸(循环水处理)

rruuikkjj

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有

附件详情

• 海浪池循环水处理管网平面图
• 组合滑梯供回水布置图
• 儿童池循环水处理供水平面管网图
• 冲天回旋供水布置图

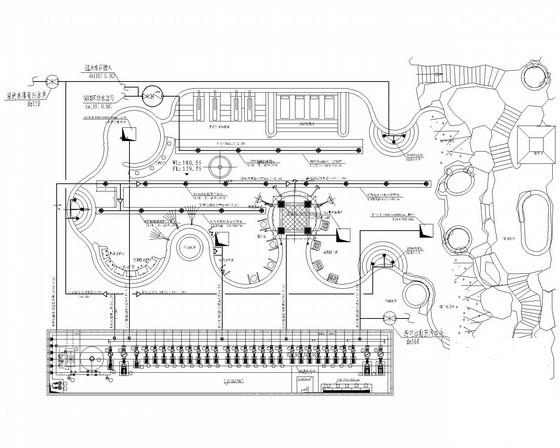

• 水疗池循环水处理供水平面管网图
• 水疗池水疗设备工艺供风及泡池给排水平面管网图
• 环流河循环水处理供水管网布置图

附件详情

设计范围：
1、温泉供水系统
2、冷水供水系统
3、温泉区各温泉池循环水处理系统和加热恒温系统及动感池功能设备供水系统
4、温泉区各温泉池初次充水、补水、溢流、水池排空系统
5、动感区滑梯及其他设备的功能供水及水处理系统
，共8张

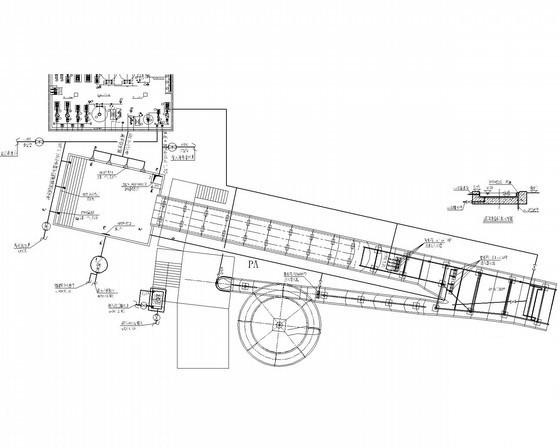

冲天回旋供水布置图

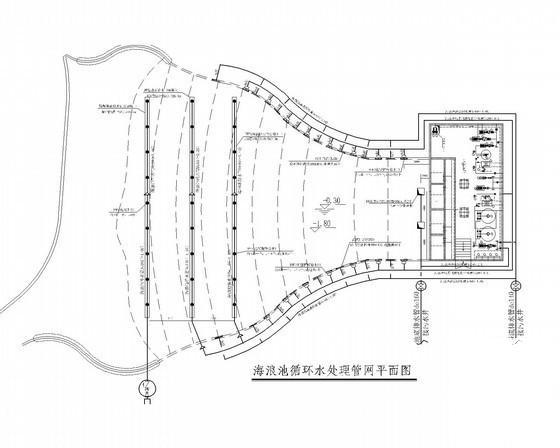

海浪池循环水处理管网平面图

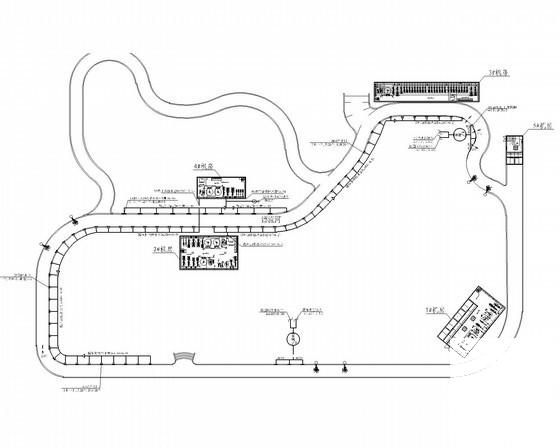

环流河循环水处理供水管网布置图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
