[CAD]4m宽水泥混凝土道路设计套图（总共18页图纸）.dwg

dfgaacc

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

项目概要： 　　 道路为水泥混凝土道路工程，全长约4.160公里，砼路面宽度4米，水泥稳定碎石基层宽4.5米，结构层设计为C30水泥混凝土路面厚18厘米 5%水泥碎石基层厚10厘米。 ...... 　共18张CAD设计图。

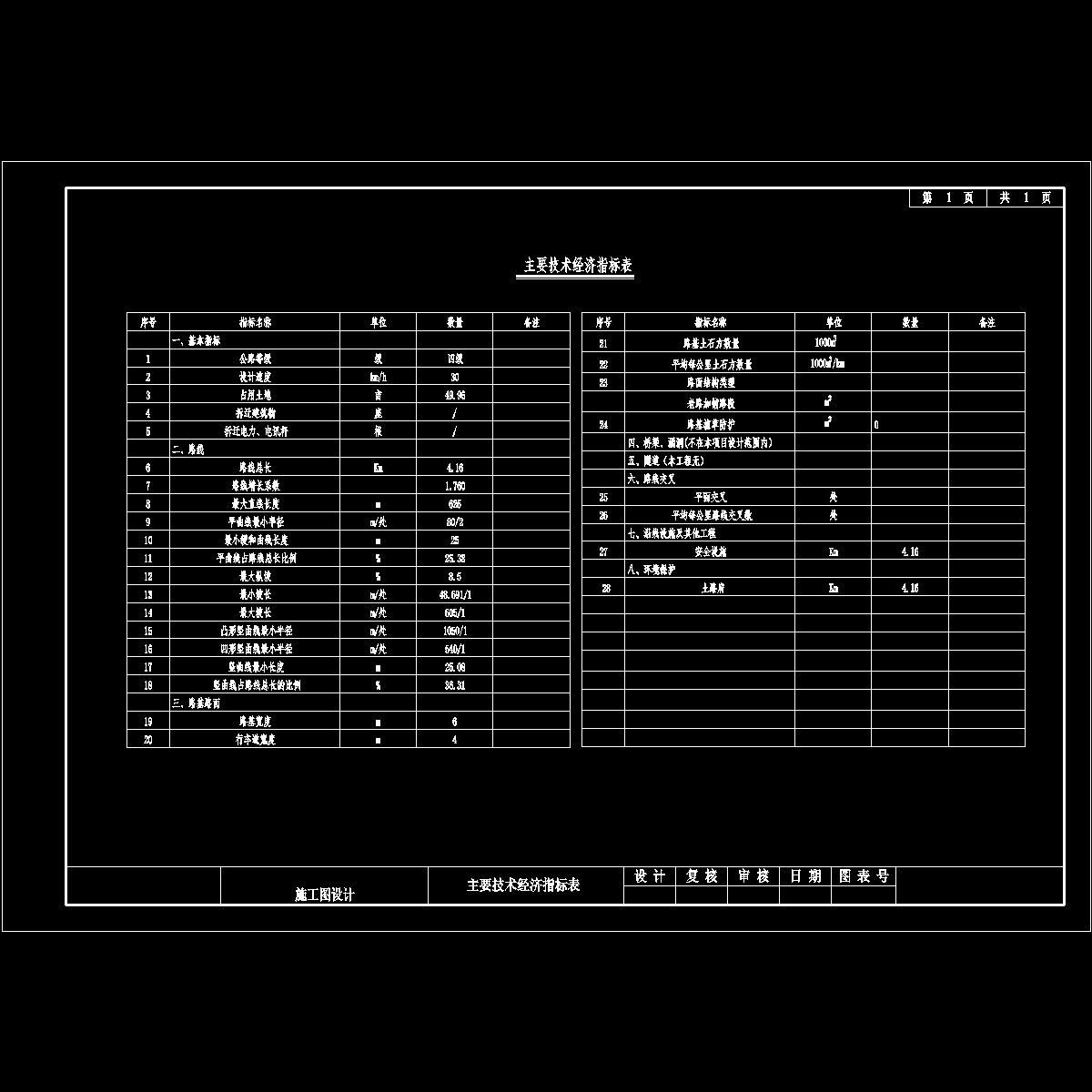

s1-3 主要技术经济指标表.dwg

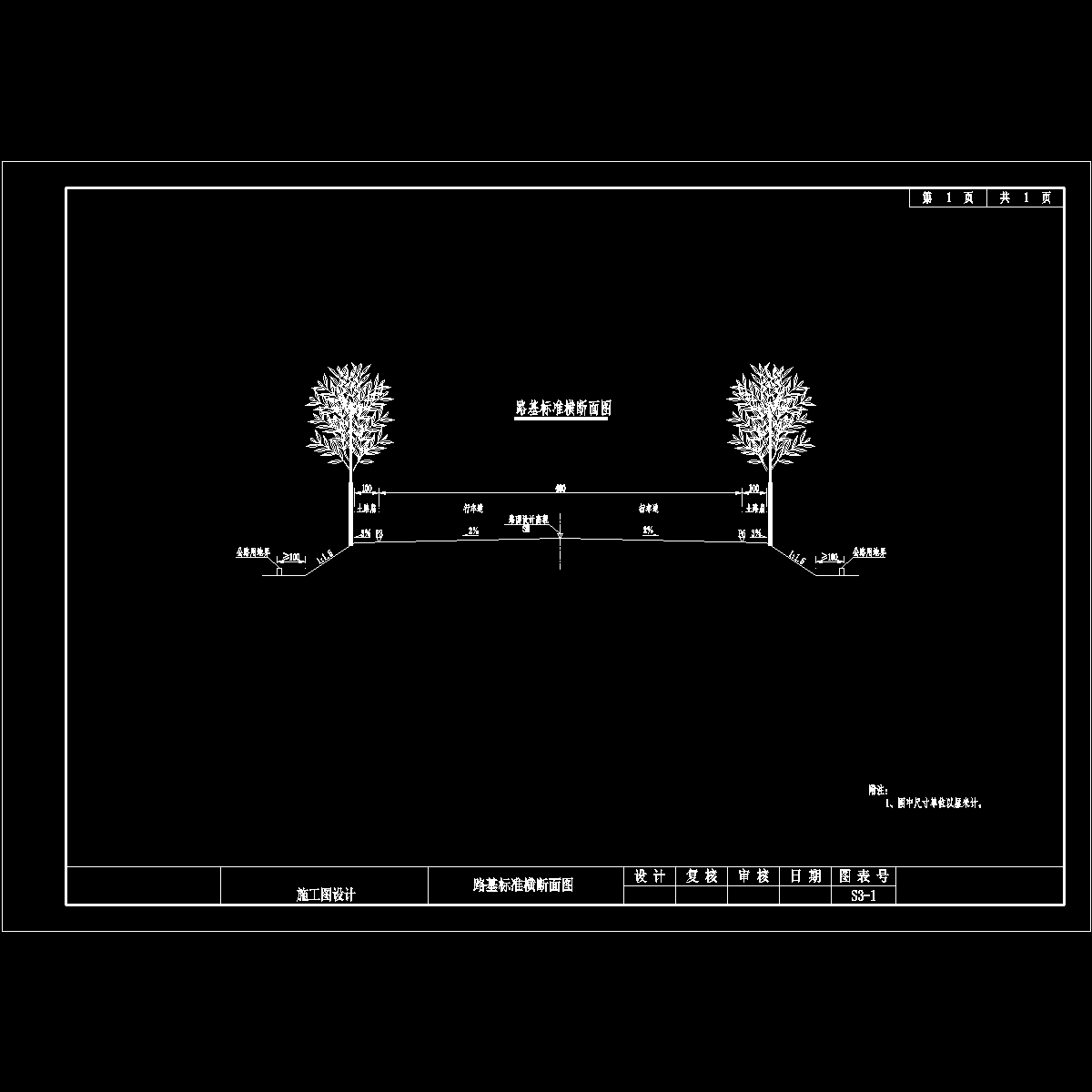

s3-1 路基标准横断面图.dwg

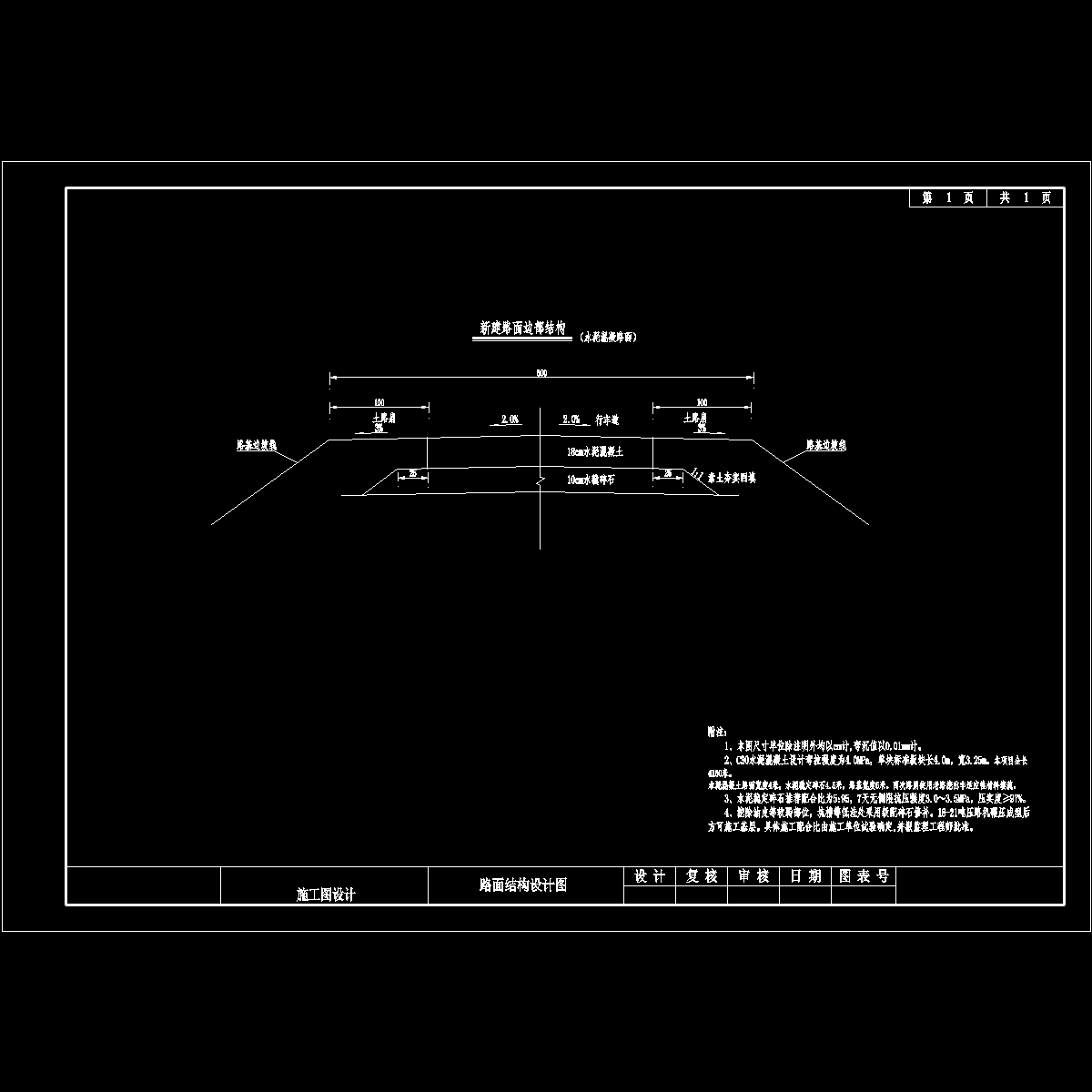

s3-8 路面结构设计图.dwg

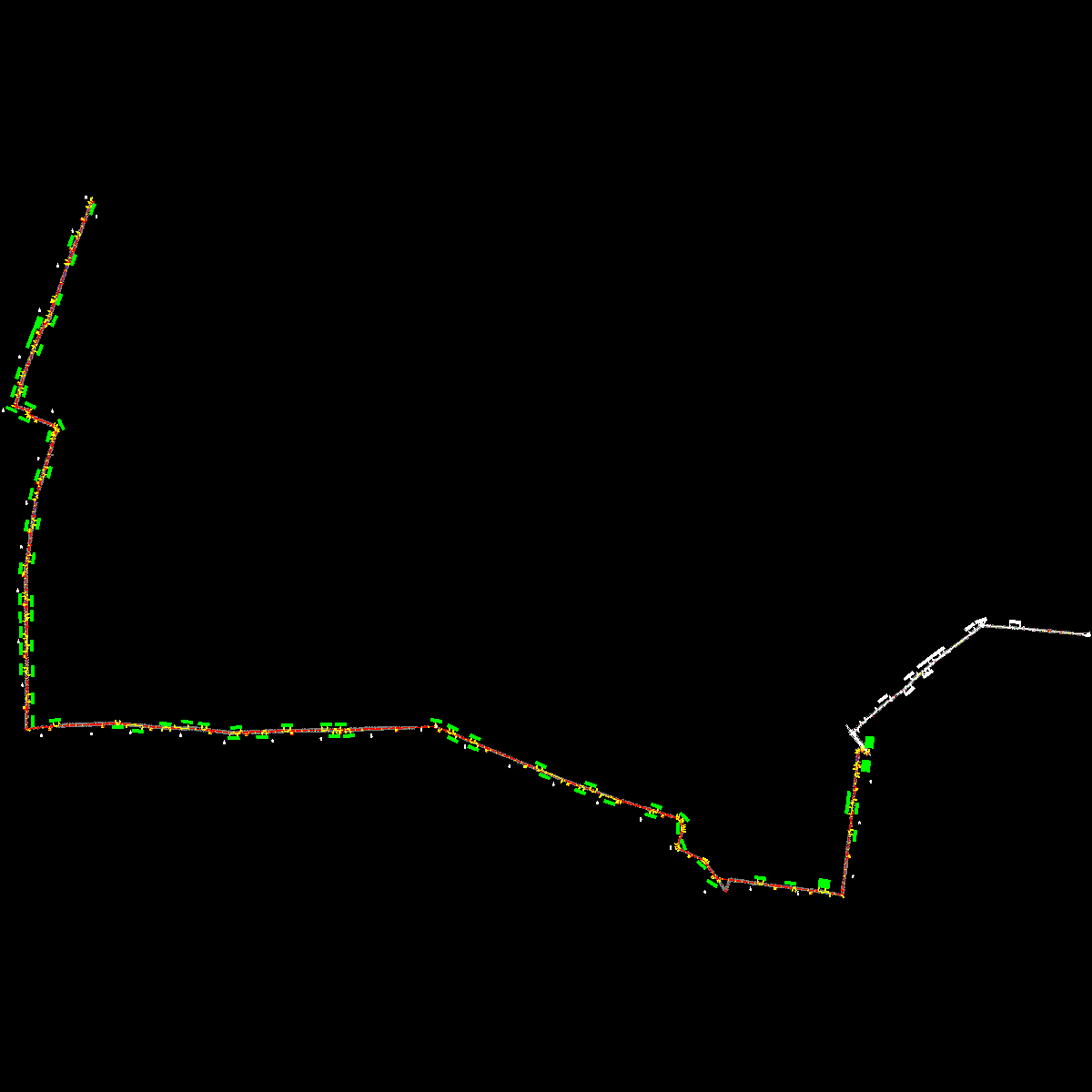

s2-1 路线平面图.dwg

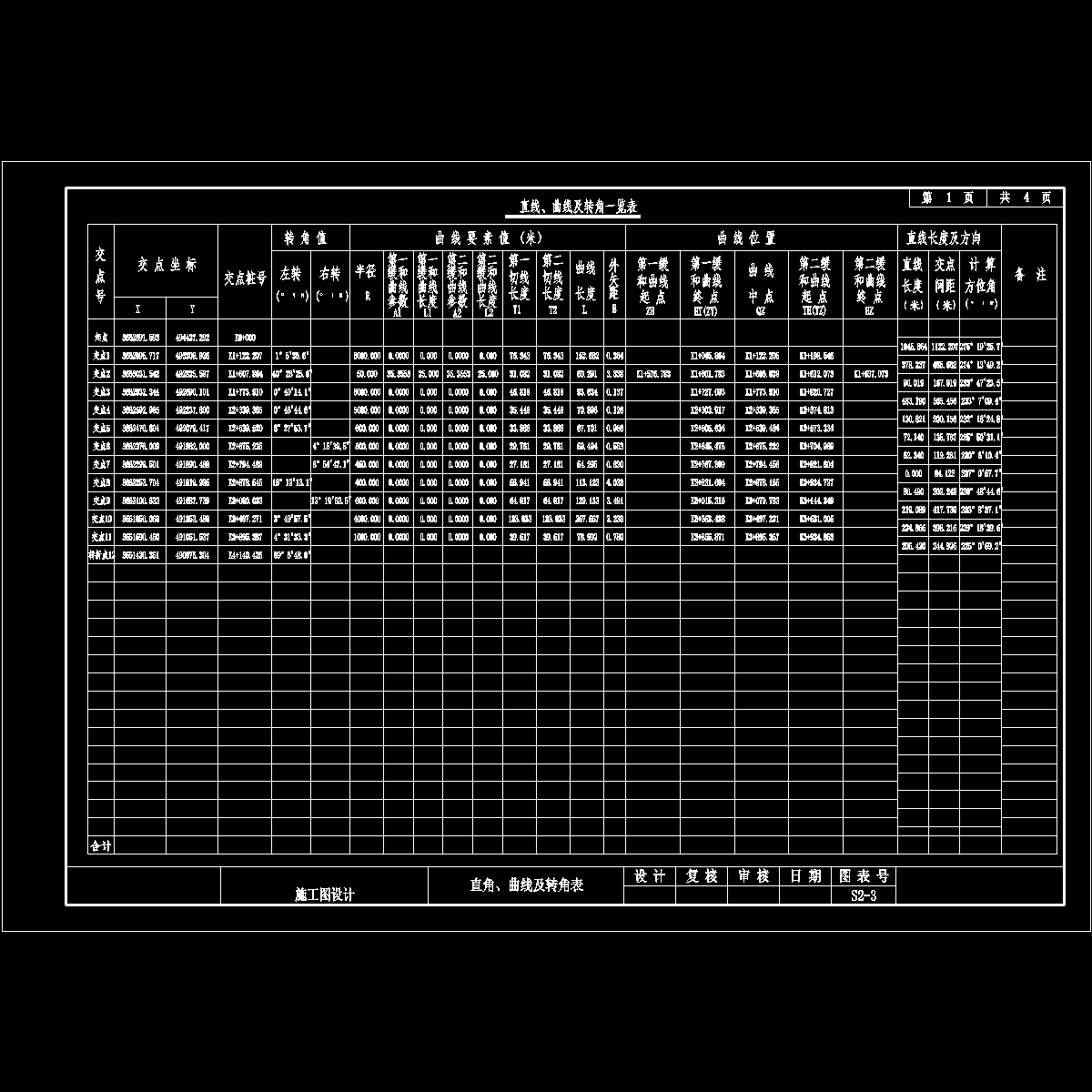

s2-3 直线、曲线及转角表.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
