17米深基坑排桩加三道混凝土内支撑支护施工CAD大样图（两套方案对比）(水泥搅拌桩)(dwg)

ffgg7781

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

• 设计总说明
• 总平面图
• 开挖深度平面图
• 平面布置图
• 剖面图5张
• 出土口及围檩高差处理
• 电梯井及断面图
• 第一道内支持平面布置图
• 第二道内支持平面布置图
• 第三道内支持平面布置图
• 立柱桩定位详图
• 负二、负三层传力带板平面布置图
• 桩配筋图
• 冠梁、支撑梁配筋详图
• 立柱桩详图
• 支撑梁节点大样图
• 基坑排水系统
• 第二道支撑以上 土方开挖 示意图
• 第二道支撑以下土方开挖示意图
• 基坑施工 工况图
• 栈桥平立面布置图
• 基坑监测平面图

附件详情

该项目位于闹市区超高层、高层建筑多，基坑施工环境复杂。工程设三层地下室，基坑开挖深度为16.7米，基坑围护排桩 采用三道混凝土内支撑顺作法施工；电梯井坑中坑二次开挖深度3.5米，采用水泥搅拌桩形式支护。
【支护方案】
围护桩：采用钻孔灌注桩，桩径1.2米，间距1.5米，桩径1.1米，间距1.4米。
冠梁、围檩、支撑：C30混凝土。
双轴水泥搅拌桩：桩径0.7米，搭接0.2米，采用四喷四搅工艺。
三轴水泥搅拌桩：桩径0.85米，一幅桩2.05米，打一套一。
30张，编制于2014年。

基坑支护剖面图

土方开挖

支撑梁节点

格构柱

第 1 张图

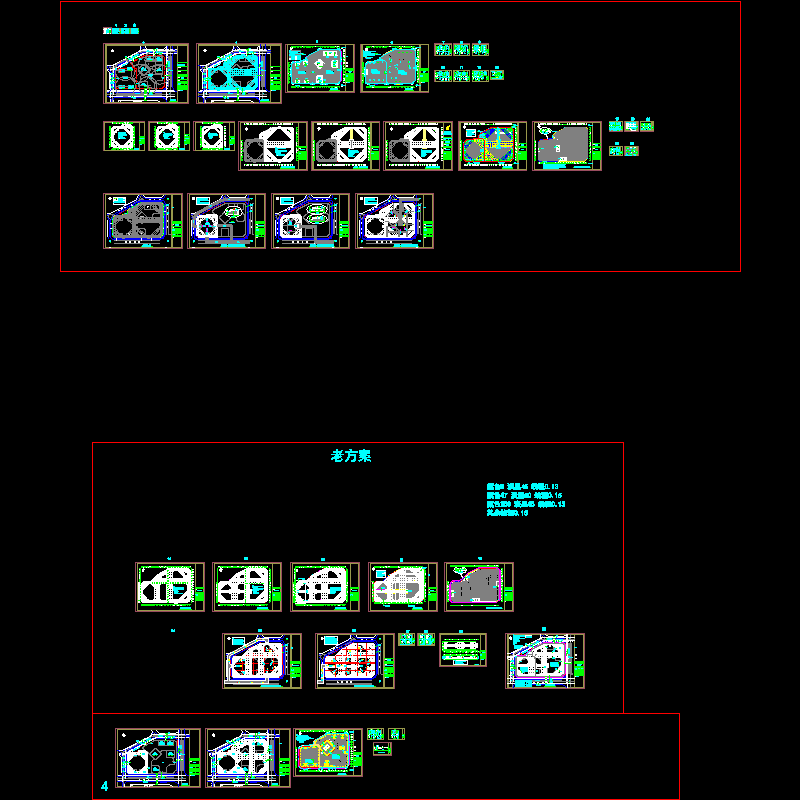

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
