高层大酒店全套给排水CAD施工图纸103张(自动喷水灭火系统).dwg

wulitou22

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 设计说明：有
• 建筑类别：酒店
• 建筑高度：高层建筑
• 地上层数：20层
• 地下层数：2层
• 图纸设计深度：施工图
• 参考图纸：103张
• 设计年代：近代
• 地下室用途：设备用房,其它
• 生活供水设计：生活给水系统
• 排水设计：污水系统
• 消防设计：室内消火栓系统,喷淋系统,灭火器配置系统
• 供水方式：市政供水,变频供水,分区供水
• 供水分区：三区
• 排水体制：污废合流
• 排水技术：重力排水
• 火灾危险等级：中危险级Ⅰ级
• 消火栓用水量室外(L/S)：30
• 消火栓用水量室内(L/S)：40
• 大样节点：水箱,泵房,厨房,卫生间,洗衣房
• 项目地址：江苏

附件详情

• 设计总说明
• 主要设备材料表
• 地下二层~二十层给排水系统平面图
• 地下二层~二十层消火栓系统平面图
• 地下二层~二十层自喷灭火系统平面图
• 卫生间大样及给排水系统图
• 卫生间、厨房、洗衣房给排水系统图
• 消防泵房给水系统图
• 潜水排污泵排水系统图
• 热力站管道系统
• 热力站管道系统平面图
• 生活消防泵房平面图
• 生活消防泵房系统图
• 冷水系统原理图
• 热水系统原理图
• 排水系统原理图
• 公共卫生间1、2、3详图
• 自喷系统原理图
• 消火栓系统原理图

附件详情

本稿件为[江苏]高层大酒店全套给排水施工图纸103张，设计范围：该项目设有生活给水系统、生活热水系统、生活污水系统、消火栓给水系统、自动喷水灭火系统。
近代年，共103张图纸。

二十层自喷灭火系统平面图

生活消防泵房平面图

排水系统原理图

地下一层卫生及淋浴间给排水详图

[江苏]给排水全套施工图纸（水综合）.dwg

喷淋平面图.dwg

水改.dwg

消防平面图.dwg

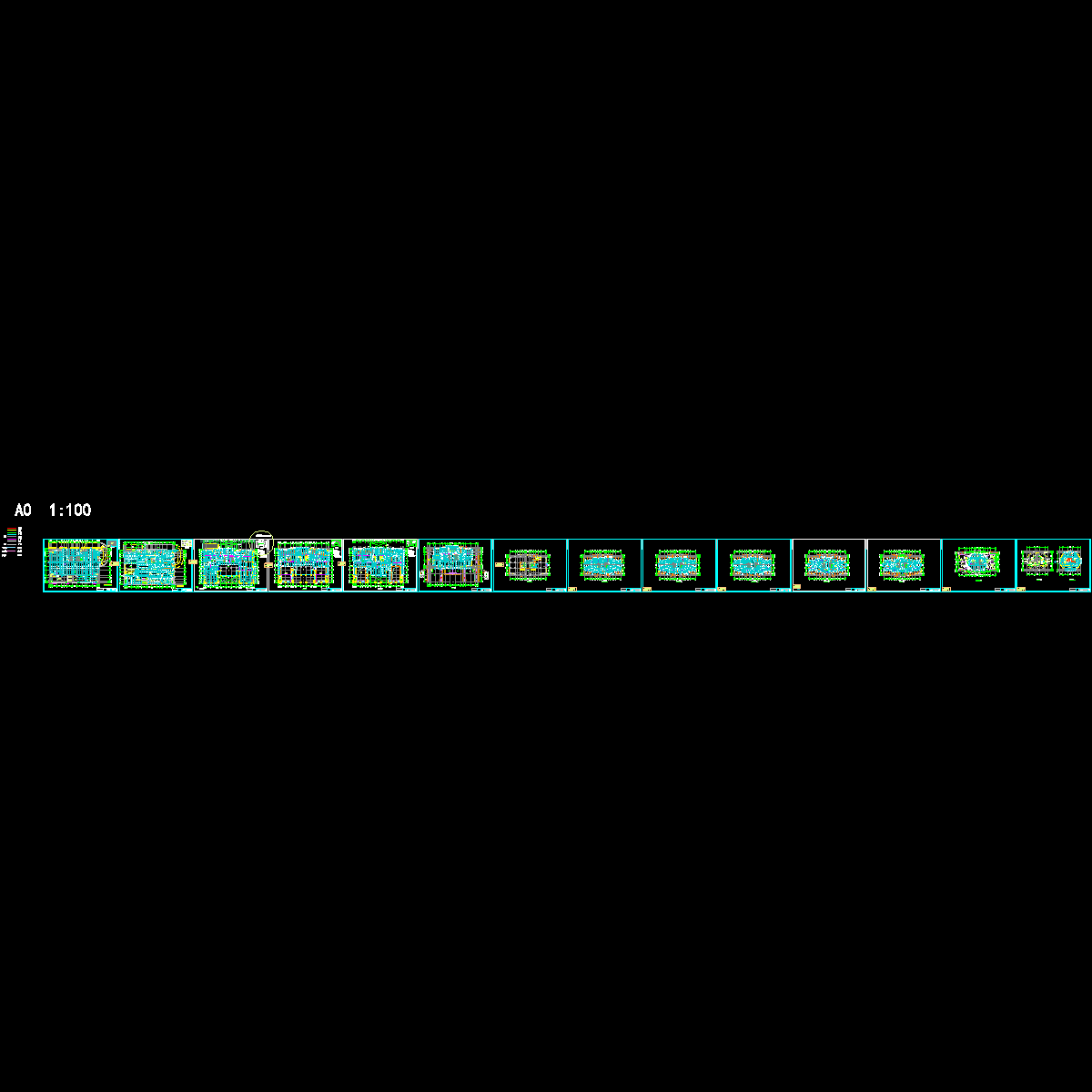

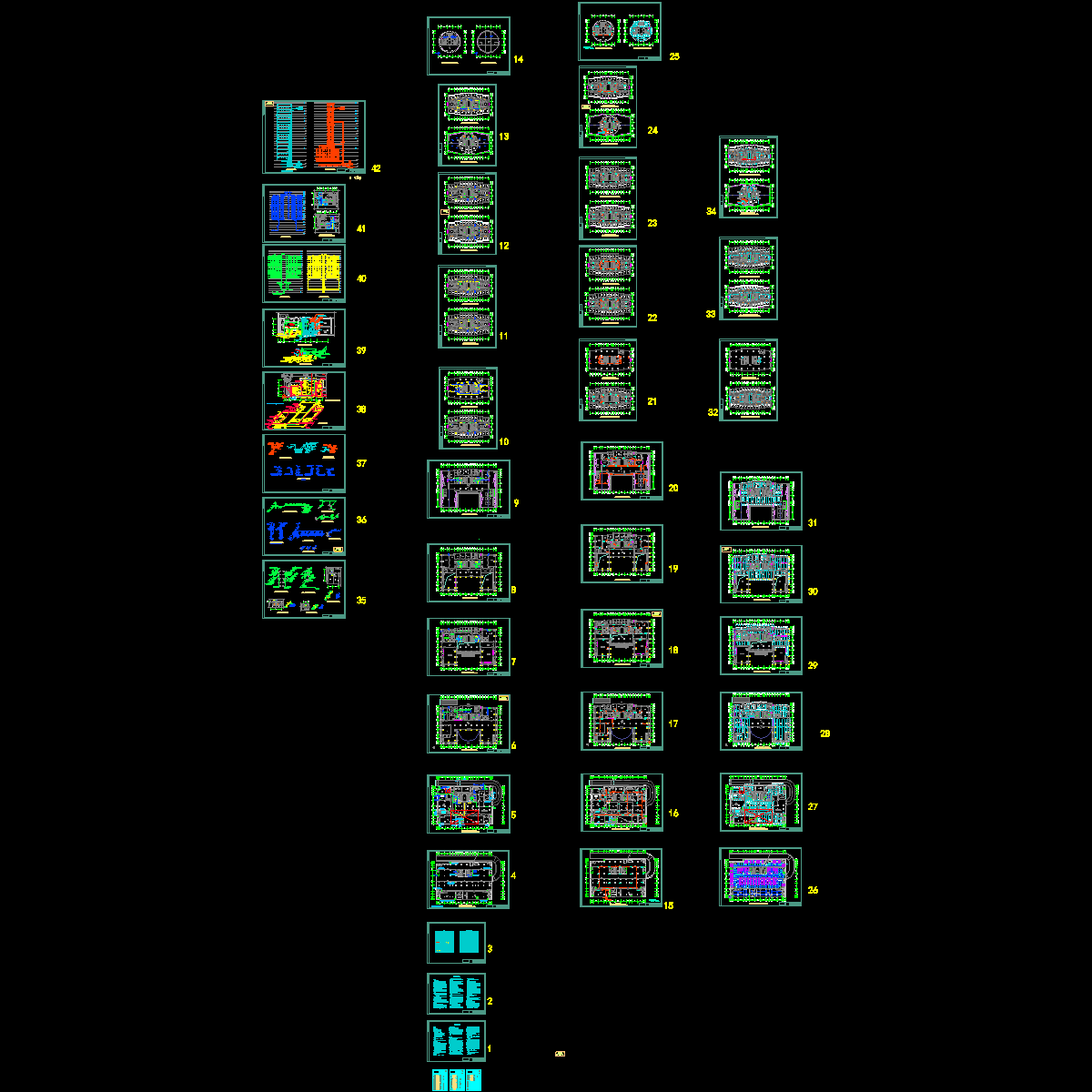

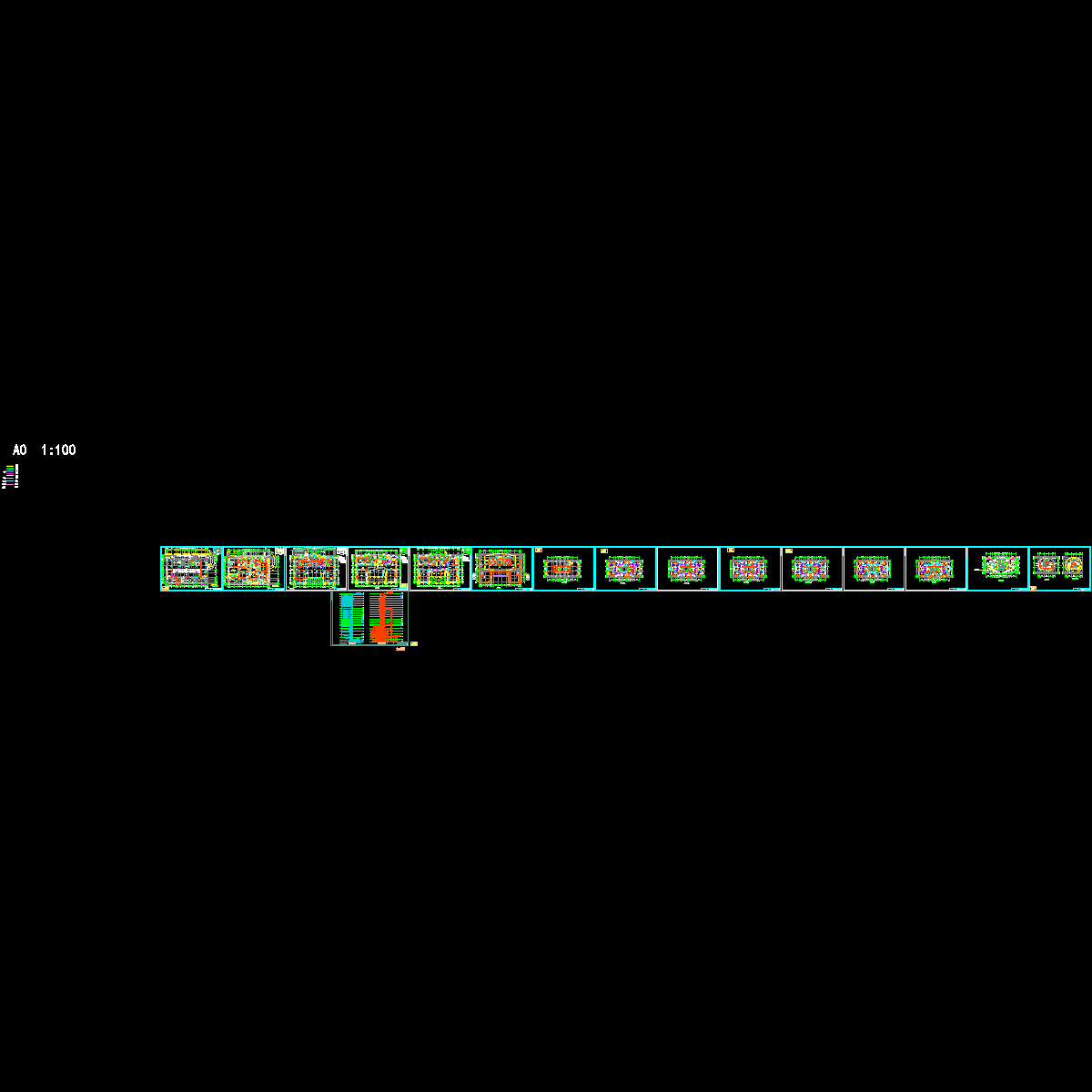

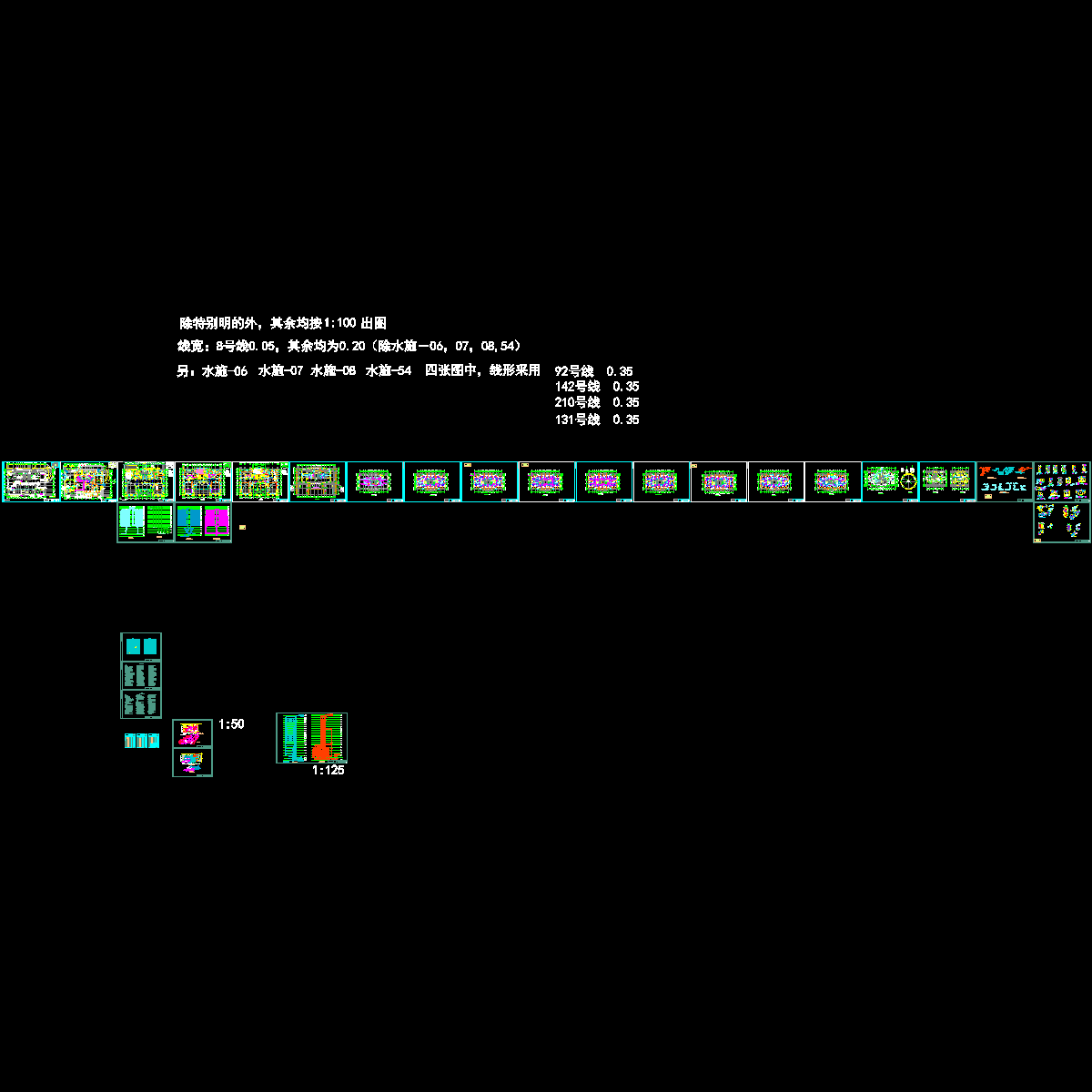

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
