北方民族大学工科实验楼项目电气CAD施工图纸(变配电系统).dwg

ff6677

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

变配电室设计说明

1.建筑概况

该项目项目名称为北方民族大学工科实验楼，建设地点在银川市西夏区北方民族大学校内。该项目地上六层，框 架结构，总建筑面积：18950m。

2.该资料为变配电室

3.10/0.4kV变配电系统

3.1负荷分类：

3.1.1.该项目负荷等级为：

二级负荷：防排烟风机、消防水泵、普通客梯、应急照明、主要通道照明、弱电设备电源用电负荷。

三级负荷：其他电力负荷及一般照明。

3.2.供电电源：

该项目自本校总变配电室引来两路10kV电源，分别带一台800kVA变压器，两路10kV电源同时工作，互为 备用，两路10kV电缆从建筑物南侧穿管埋地引入设在一层的变配电室。

3.3.高、低压供电系统结线型式及运行方式：

3.3.1.高压为单母线分段运行方式，中间设联络开关，正常工作时，1QF、2QF合闸，3QF分闸，两路电源同时分 列运行，互为热备用；当一路工作电源故障时，首先自动断开其主开关1(2)QF，然后自动延时合上母联开关3QF，由正常电源带全部二级以上负荷；母联开关3QF设自动投入环节，并与1(2)QF电气联锁。

4.图纸展示

封面

图纸展示

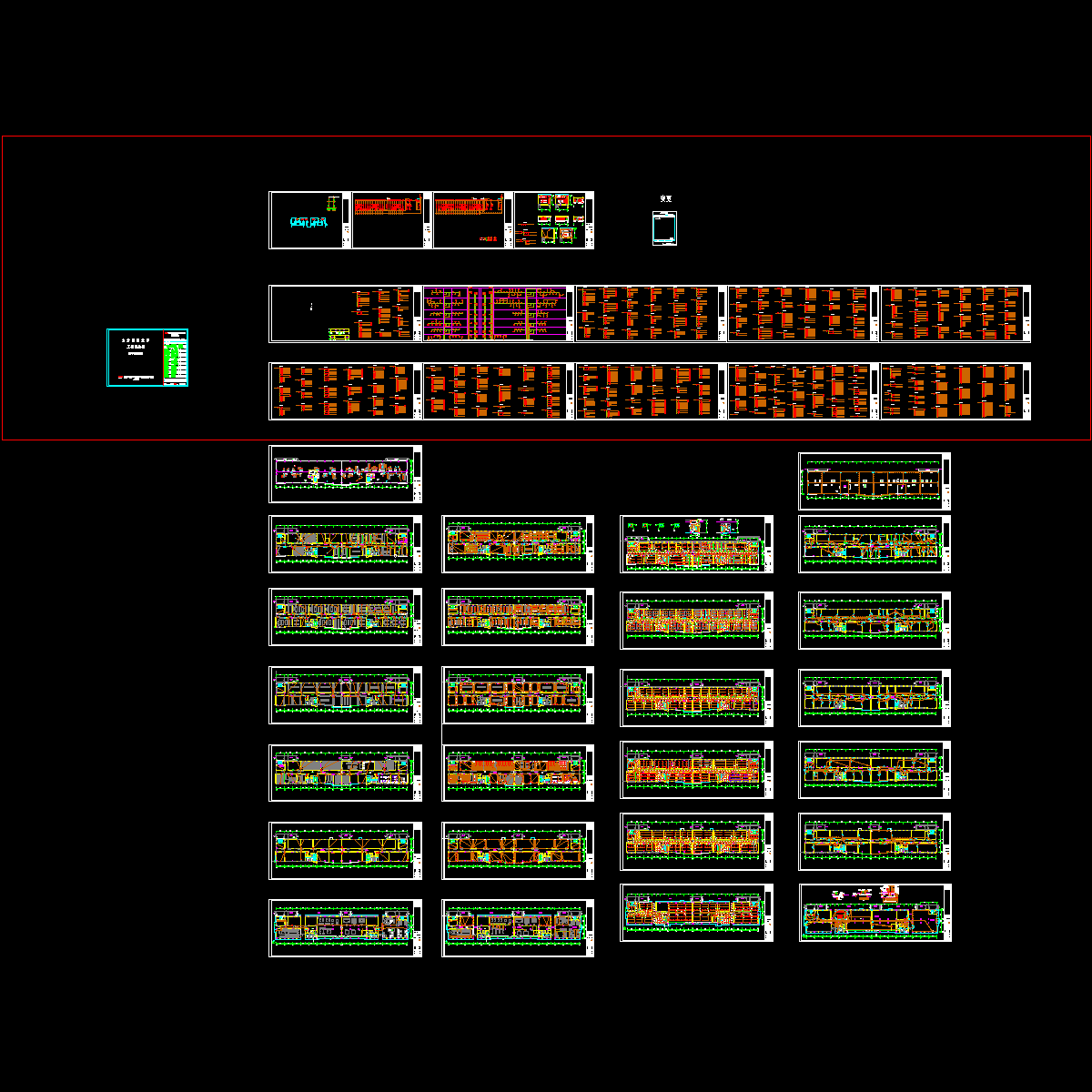

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
