网吧电气施工图纸.

dfgaacc

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

• 资料目录及主要材料表
• 电施结线图
• 插座电施平面图
• 照明电施平面图
• 电施结线图
• 电源干线电施平面图

附件详情

本图是某网吧的电气施工图，共7张图。

2

3

4

大岗健乐网吧.dwg

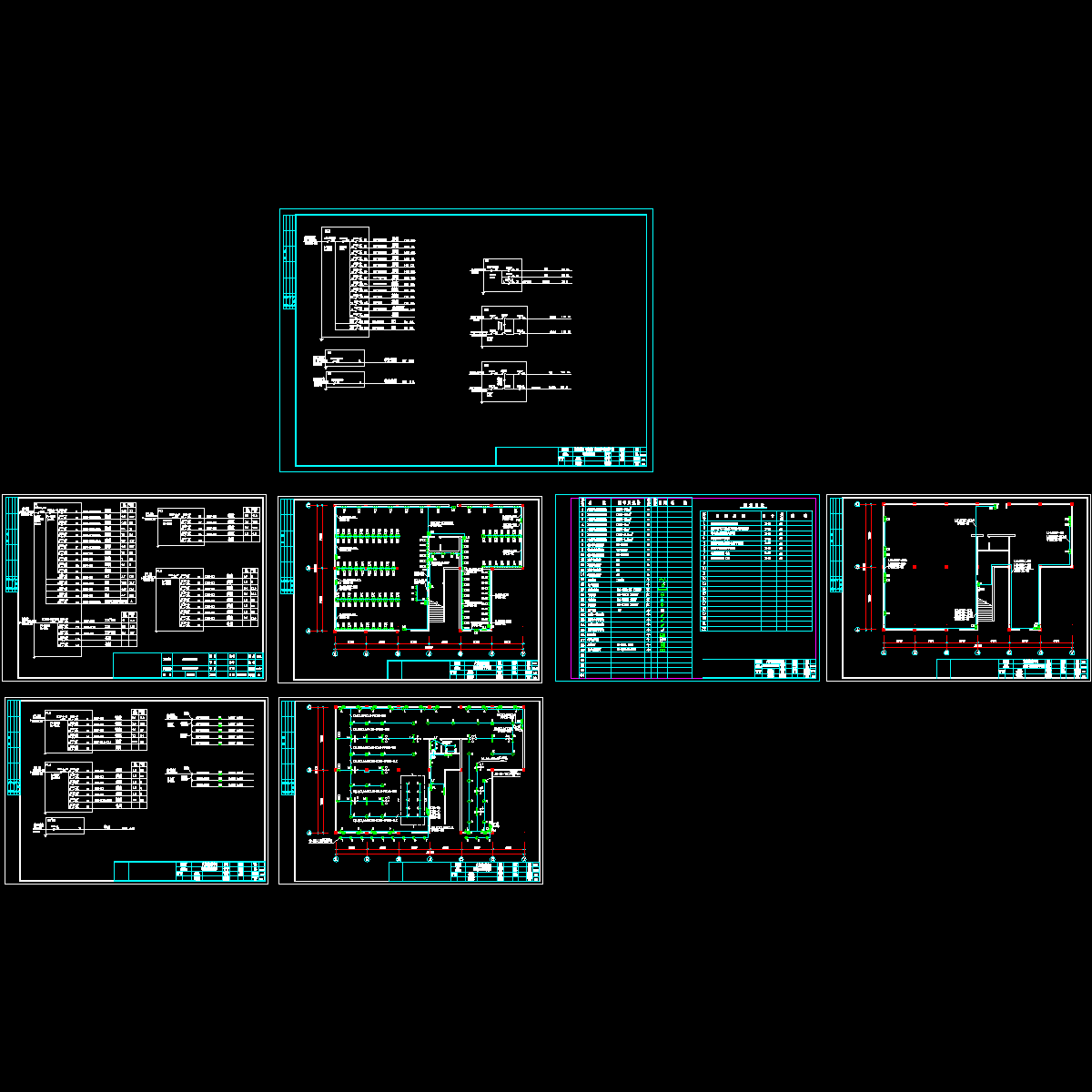

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
