高层图纸书馆电气施工CAD图纸

yy8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：教育,文化
• 建筑高度：多层建筑
• 建筑结构形式：钢筋混凝土结构
• 建筑面积：18289.95平方米
• 地上层数：9层
• 地下层数：1层
• 图纸设计深度：施工图
• 设计年代：近代
• 地下室用途：设备用房
• 负荷等级：二级,三级
• 防雷等级：第三类
• 火灾保护分级：一级,二级
• 接地方式：TN-S
• 项目地址：重庆

该附件为重庆某高层图书馆电气施工图，设计范围包括1) 10/0.4kV配、变电系统;2) 0.38/0.22kV配电系统;3) 建筑物防雷、接地系统;4) 电视、电话、数据系统主干路径及管线预留预埋设计;

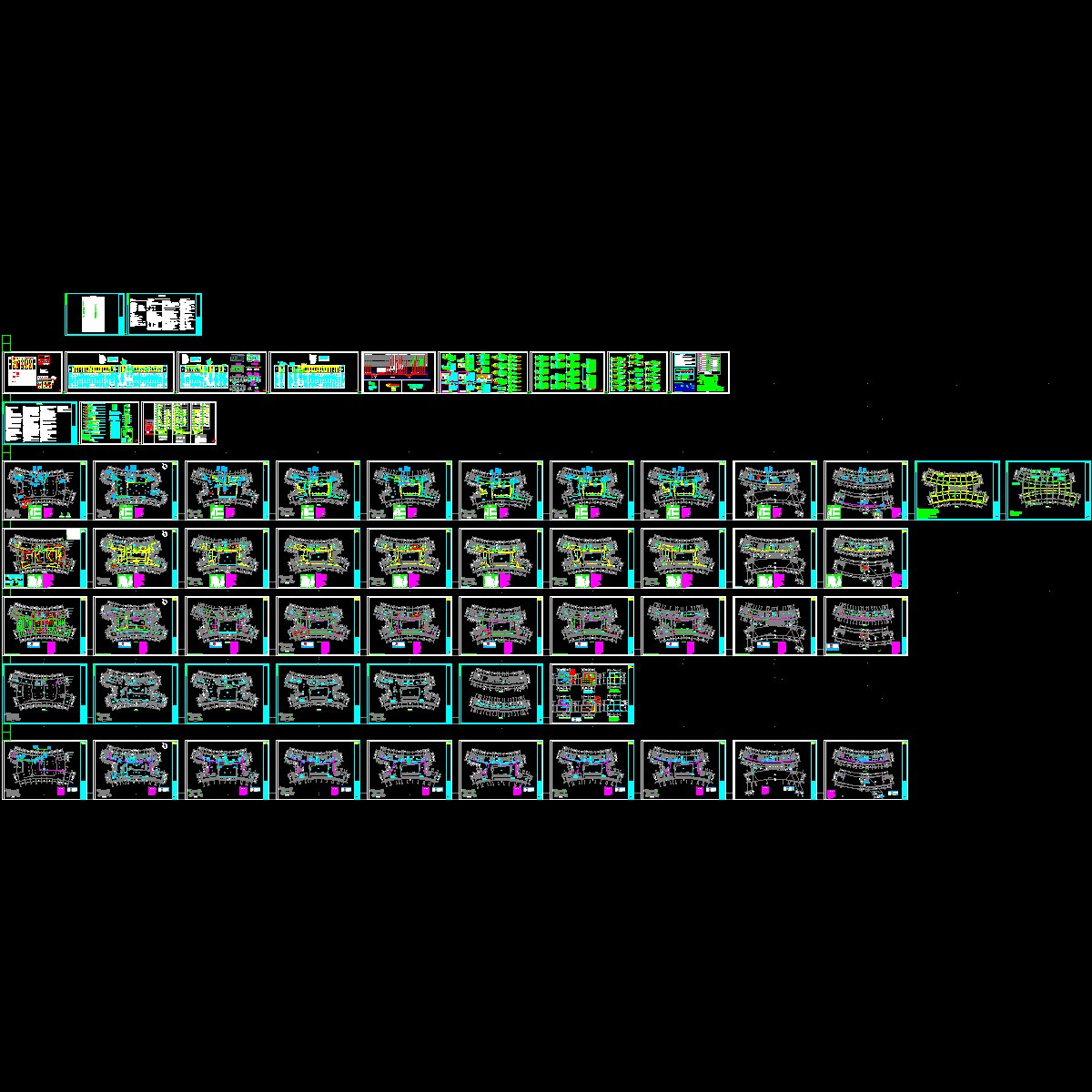

弱电平面图

消防平面图

配电箱系统图

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
