黑龙家污水处理厂曝气生物滤池结构CAD图纸

[复制链接]

0

主题

0

帖子

1062

积分

超级版主

Rank: 8Rank: 8

积分
1062
发表于 2020-2-19 19:38:01 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑类别:工业建筑
  • 图纸设计深度:施工图
  • 建筑设计结构形式:钢筋混凝土结构
  • 结构安全等级:二级
  • 抗震设防烈度:6度抗震
  • 参考图纸:12张
  • 设计年代:近代

附件详情

该项目是黑龙江某污水处理厂项目,结构安全等级为二级,所在地区抗震设防烈度为6度,设计基本加速度值为0.05g,设计地震分组为第一组,场地类别为三类,特征周期0.35s。水池抗震等级为四级。
包括: 结构设计说明 ,平面图,底板配筋及模板平面图,剖面图, 节点详图 ,楼梯图等共计12张图。

平面图

底板配筋及模板平面图

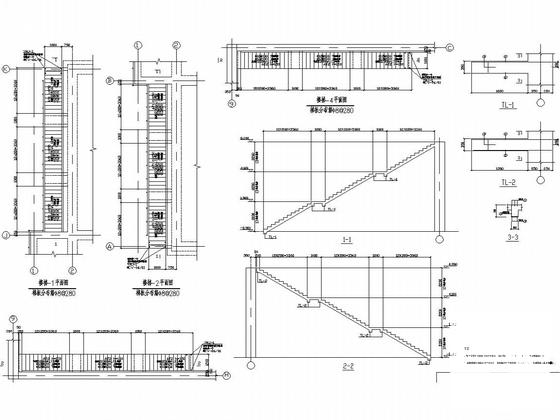

楼梯详图

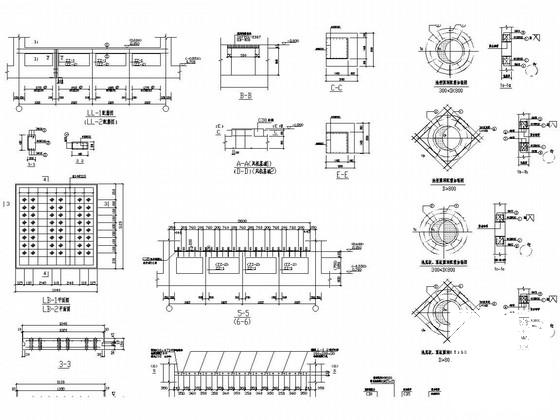

详图

污水处理厂设计说明 - 1
第 1 张图
污水处理厂设计说明 - 2
第 2 张图
污水处理厂设计说明 - 3
第 3 张图
污水处理厂设计说明 - 4
第 4 张图
污水处理厂设计说明 - 5
第 5 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-19 19:38:01上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在结构设计专区发帖交流相关知识。

附件2099v11edf21sc1sccdfe0sds0.rar

1.18 MB

下载  售价: 100 积分    赚积分
