31层框架核心筒结构酒店商务办公楼结构CAD施工图纸（单栋超高层）(7度抗震).dwg

wowow66

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公,商业,酒店

• 建筑高度：超高层建筑

• 地上层数：31层

• 地下层数：3层

• 图纸设计深度：施工图

• 民用建筑设计使用年限：50年

• 建筑结构形式：钢筋混凝土结构,钢结构

• 钢筋混凝土结构：框架核心筒

• 钢结构：轻钢结构

• 基础形式 ：桩基础

• 结构安全等级：二级

• 地基基础设计等级：甲级

• 抗震设防烈度：7度抗震

• 风压：0.75kN/平方米

• 地下室功能：人防,车库,设备用房

• 设计年代：近代

附件详情

该项目主要建筑类别为商业、办公、酒店，为单栋超高层，屋面高度133.9米，地上31层，地下3层，建筑的长、宽详结构布置图，室内外高差0.3米。主要结构跨度约7.5~10米。总建筑面积：58191平方米，塔楼采用框架核心筒结构，地下室采用框架结构，7度设防。
地下室埋深13.4米，甲类防空地下室，按照平战结合的原则设计，平时为地下停车库，该项目基础设计等级为甲级；桩基设计等级为甲级。基础采用钻孔(或旋挖)灌注桩,为摩擦端承桩。该项目部分框架柱、框架梁设置型钢。
该资料包含：结构设计总说明，钢结构设计说明，人防结构设计总说明，11G101-1梁板墙柱平法补充及调整，桩位、地下室抗浮锚杆平面布置图，承台大样，地下、地上各层墙柱平面布置图，核心筒平面布置及配筋图，梁板配筋图，防护密闭门门框墙配筋图，坡道、楼梯图等共计86张图。
分享投稿时间：近几年5月。

二十六～二十八层板配筋平面图

二十六～二十八层梁配筋平面图

七～十四层墙柱平面布置图

负二层板配筋平面图

地下室抗浮锚杆平面布置图

大样详图

坡道详图

七～二十一层核心筒平面布置及配筋图

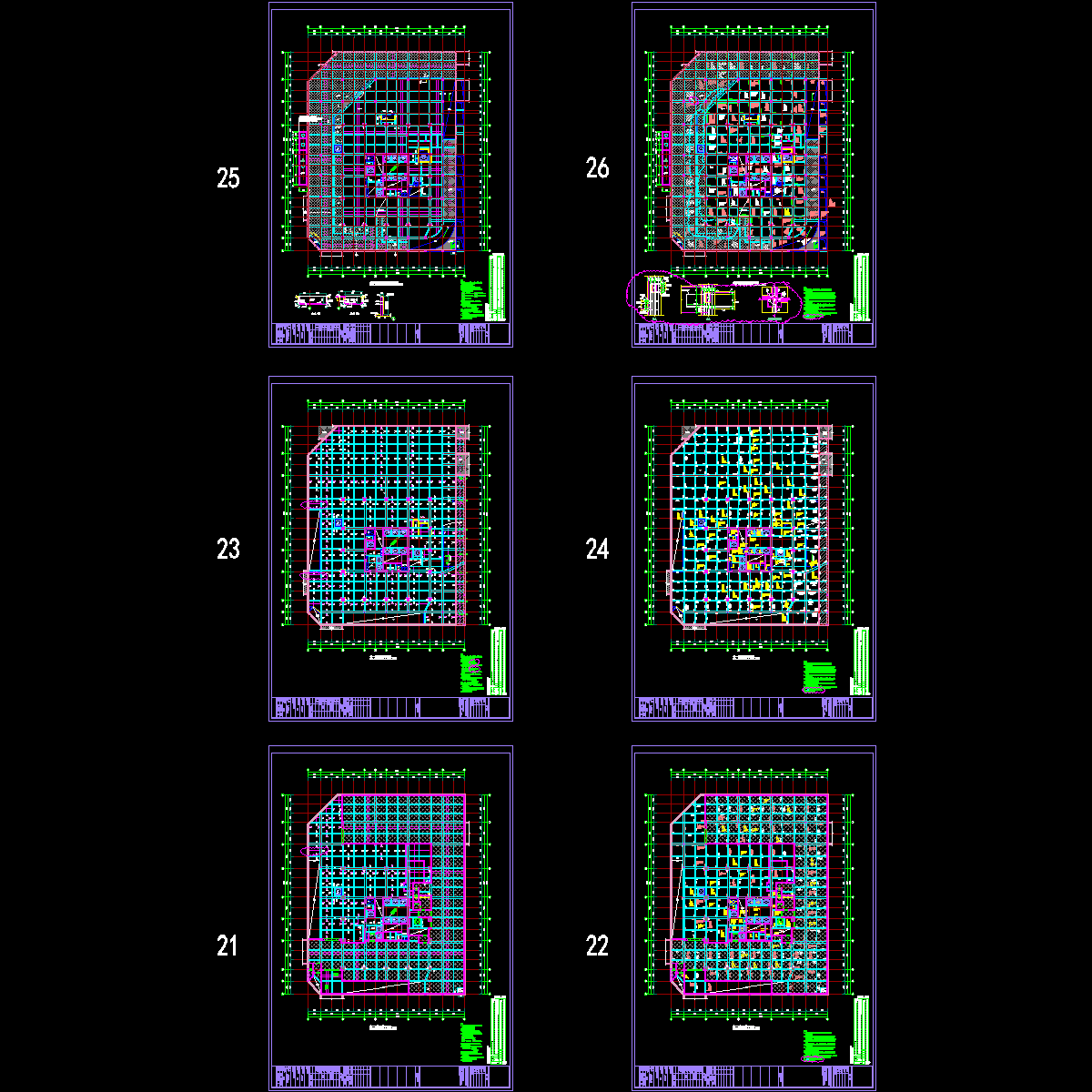

v2.0gs21-gs26(地下室结构).dwg

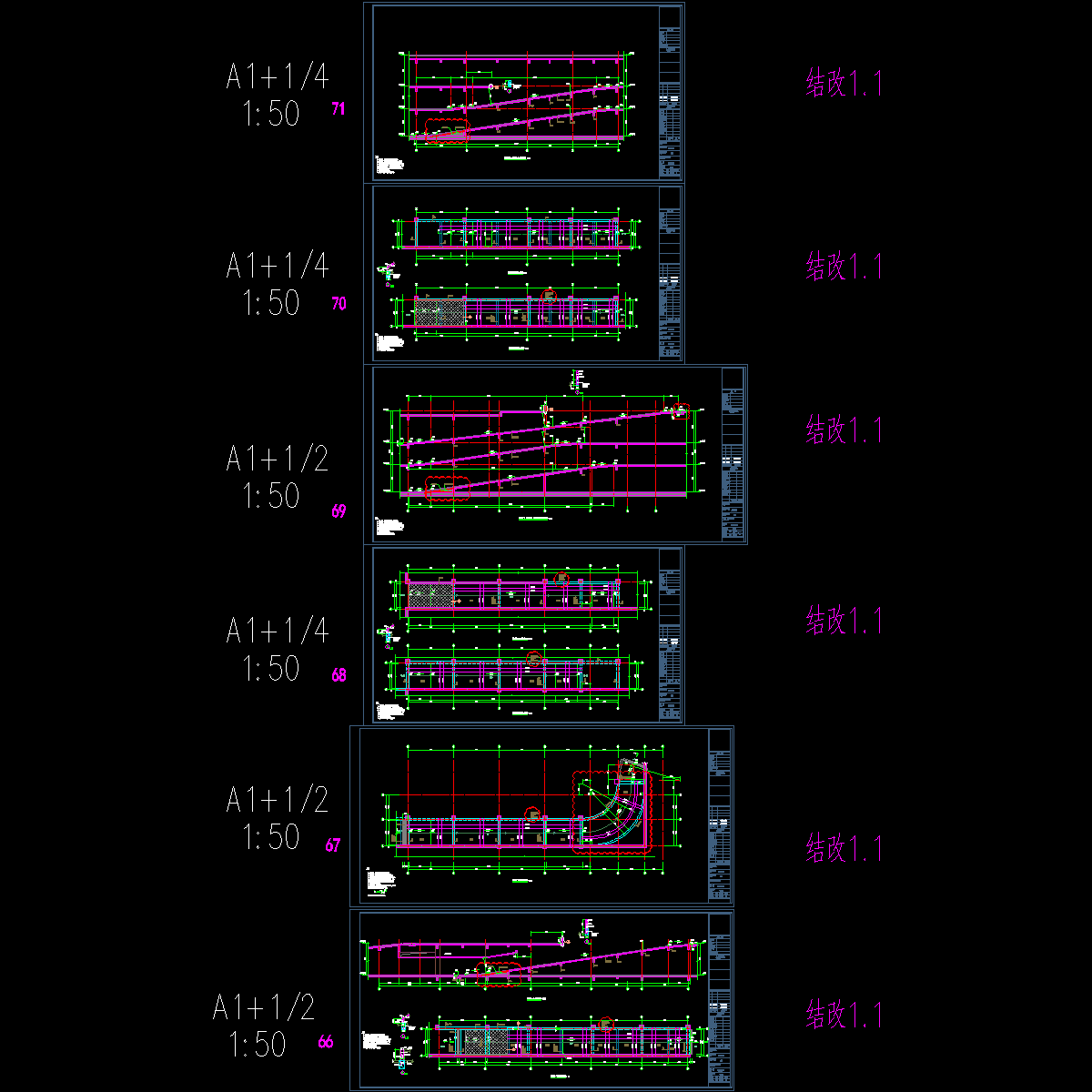

v2.0gs66-gs71（坡道大样图）.dwg

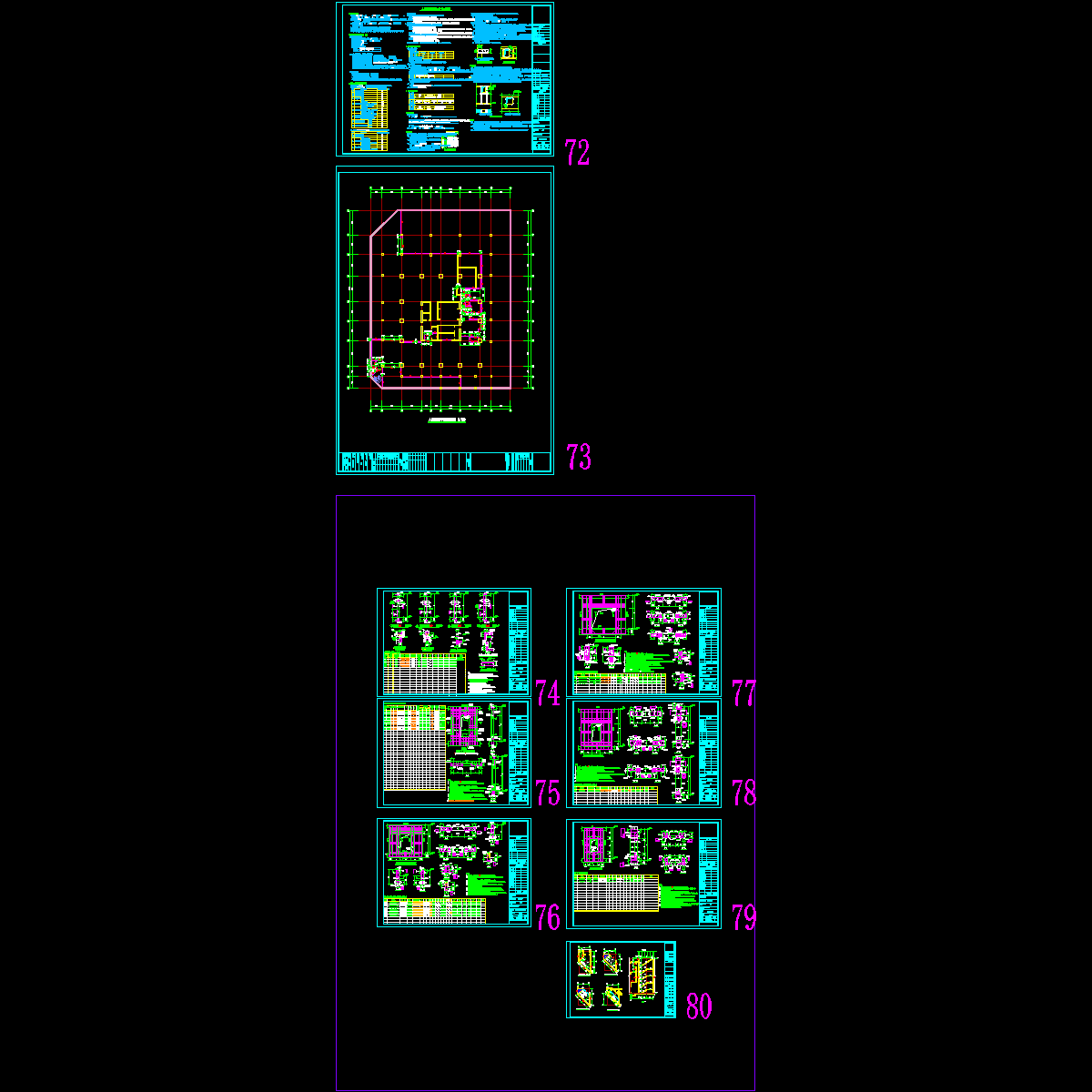

v2.0gs72-gs80(人防说明大样).dwg

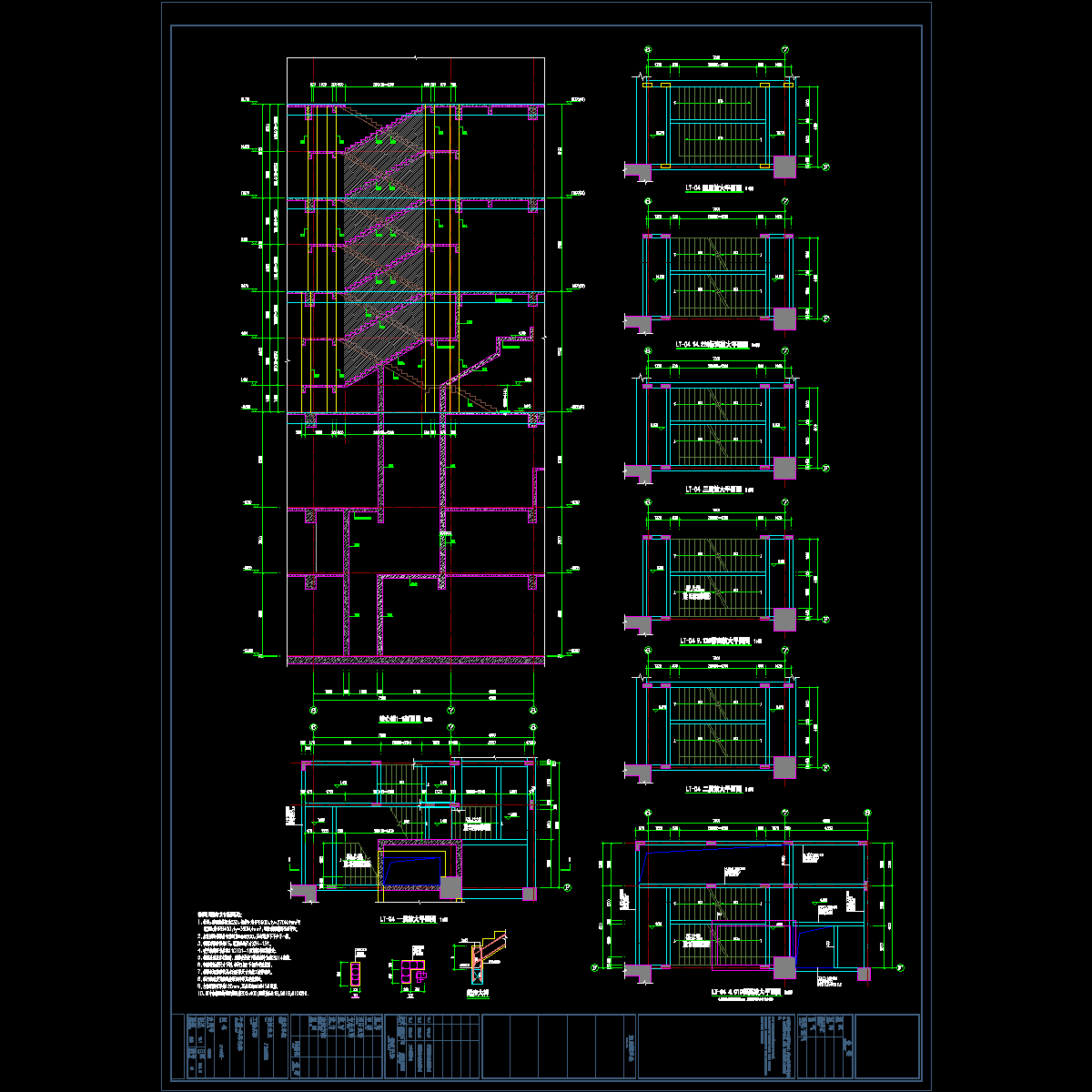

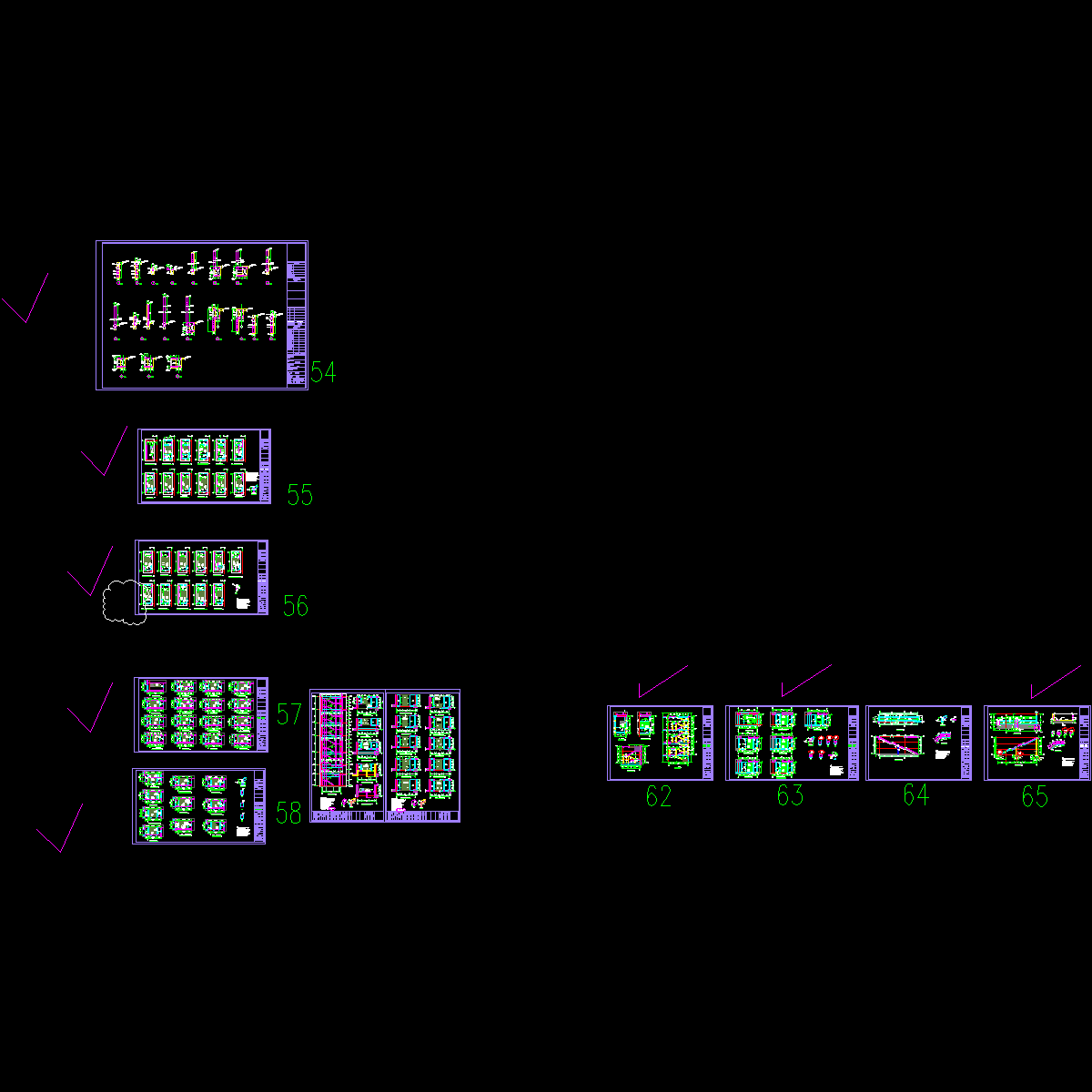

v2.0版楼梯大样图及线脚大样（gs54~gs65不含结施61）.dwg

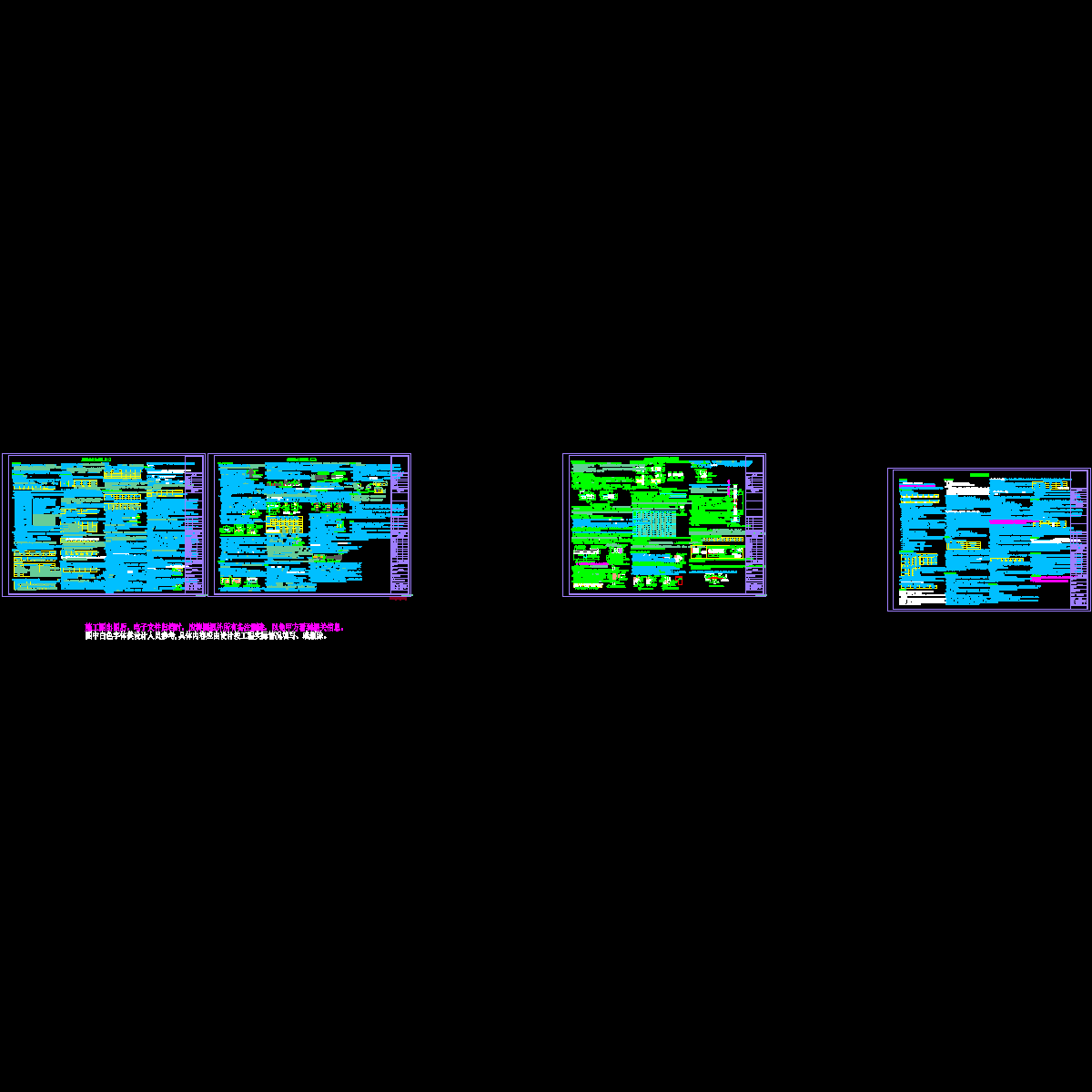

v2.0说明gs0a-gs0d.dwg

v2.1结构61.dwg

修改2.0gs01-gs03（桩图）.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
