一份39层框架核心筒办公楼结构CAD施工图纸（筏形基础）

mmyaowolai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公

• 建筑高度类型：超高层建筑

• 图纸设计深度：施工图

• 民用建筑设计使用年限：100年

• 建筑设计结构形式：钢筋混凝土结构

• 基础形式 ：筏形基础,桩基础

• 结构安全等级：二级

• 地基基础设计等级：甲级

• 抗震设防烈度：7度抗震

• 风压：0.45kN/平方米

• 参考图纸：50-100张

附件详情

该项目地下3层 地上39层，室外地面至檐口总高度：151.55米
基础形式：桩-筏基础
结构设计总说明、柱及剪力墙平法施工图、剪力墙柱表、框架柱配筋表、柱及剪力墙平法施工图、钢斜撑立面模板图、钢结构部分设计及施工说明、楼板模板图、现浇板配筋图、梁平法施工图、楼梯详图
共68张图纸。

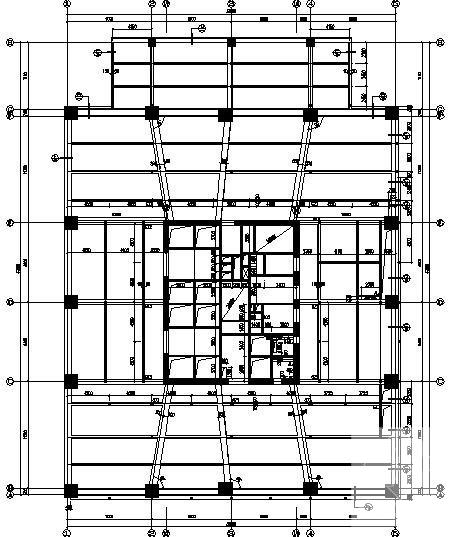

第 1 张图

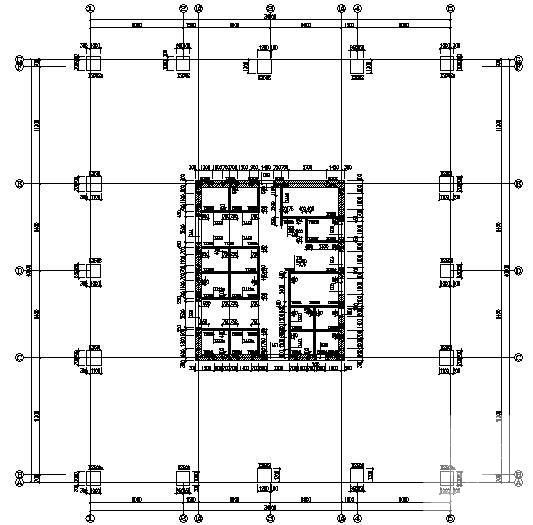

第 2 张图

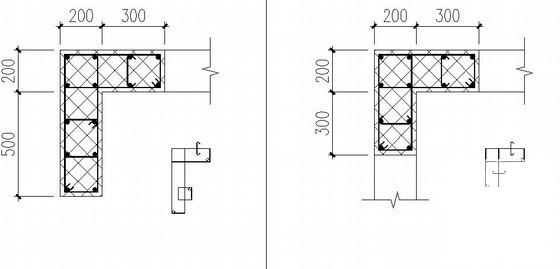

第 3 张图

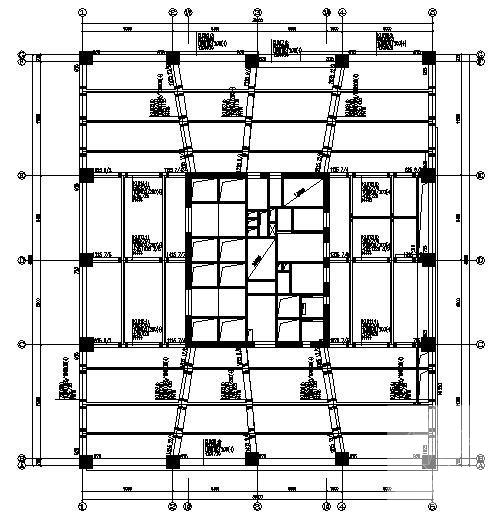

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
