一份4层砌体结构初中宿舍抗震加固CAD施工图纸

dfgaacc

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：宿舍楼

• 民用建筑设计使用年限：50年

• 建筑设计结构形式：砌体结构

• 结构安全等级：二级

• 地基基础设计等级：丙级

• 抗震设防烈度：8度抗震

• 风压：0.45kN/平方米

• 雪压：0.25kN/平方米

• 设计年代：近代

加固方法：

砖墙采用单面混凝土板墙，新增抗震墙进行加固；

楼梯采用粘贴碳纤维布进行加固；

梁采用粘贴碳纤维布、增大截面法加固；柱采用粘贴碳纤维布进行加固。

基础加固平面布置

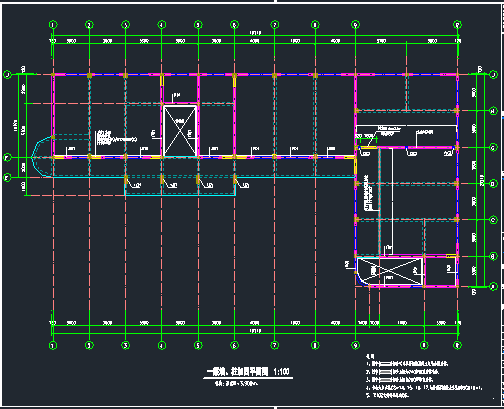

一层墙柱加固图

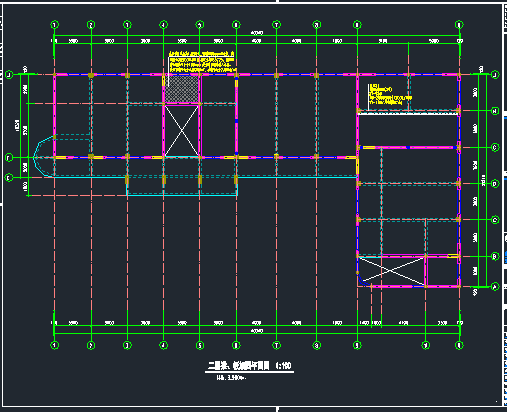

二层梁板加固平面图

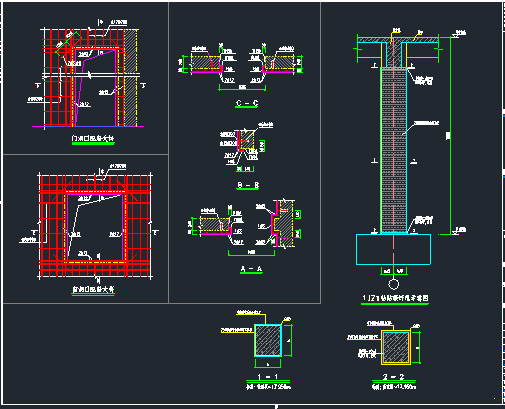

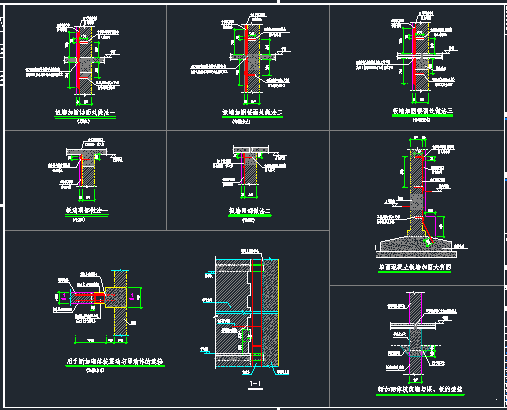

加固 节点详图 （一）

加固 节点详图 （二）

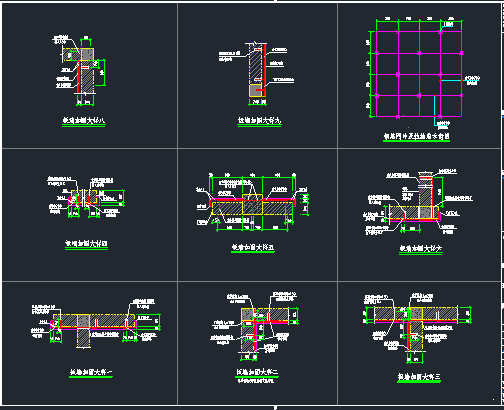

加固 节点详图 （三）

楼梯加固详图

结构加固说明

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

第 7 张图

第 8 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
