[CAD]高速公路互通桥梁施工图纸设计（简支、先简支后连续、中交）(预应力混凝土).dwg

bbnnxx · 发表于 2021-1-1 16:16:58

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

位置：湖北
编制时间：近代
使用性：公路桥
跨径大小和多跨总长：2X35 2X35 3X35m
行车道位置：上承式桥
承重构件受力情况：梁桥
使用年限：永久性桥
材料类型：预应力桥

附件详情

【项目概要】
荷载等级：公路－Ⅰ级桥面净宽：1x净11m(有变宽)
上部结构：左线：（35 4X35 35）m；采用预应力混凝土T梁简支结构/先简支后连续/刚构
右线：（2X35 2X35 3X35）m；采用预应力混凝土T梁先简支后连续/刚构(桥面连续)
桥面横坡：单向2% 桥台形式：U型桥台
桥墩形式：柱式墩基础形式：桩基础
【图纸内容】
全桥工程数量表;全桥工程地质纵断面图；桥型布置图；全桥基桩坐标表；T梁平面布置图；预制T梁横向布置图；上部构造标准横断面图；T梁一般构造图；T梁预应力钢束布置图；T梁预应力钢束材料数量及引伸量表；T梁预应力钢束定位钢筋布置图；墩顶负弯矩钢束布置图；T梁现浇连续段预应力钢束定位筋及锚端加强钢筋布置图；T梁边跨梁端封锚钢筋布置图；T梁伸缩缝端梁端锚下钢筋布置图；T梁连续端梁端锚下钢筋布置图；T梁梁肋钢筋布置图；边跨翼板钢筋布置图；中跨翼板钢筋布置图；端横隔梁钢筋布置图；中横隔梁钢筋布置图；设160型伸缩缝端翼板加厚钢筋布置图；墩顶现浇连续段钢筋布置图；固结墩墩梁连续构造图；桥面现浇层钢筋布置图；支座构造图；T梁一般构造图；T梁预应力钢束布置图……
共120张CAD 图纸

桥型布置图

主梁平面布置图

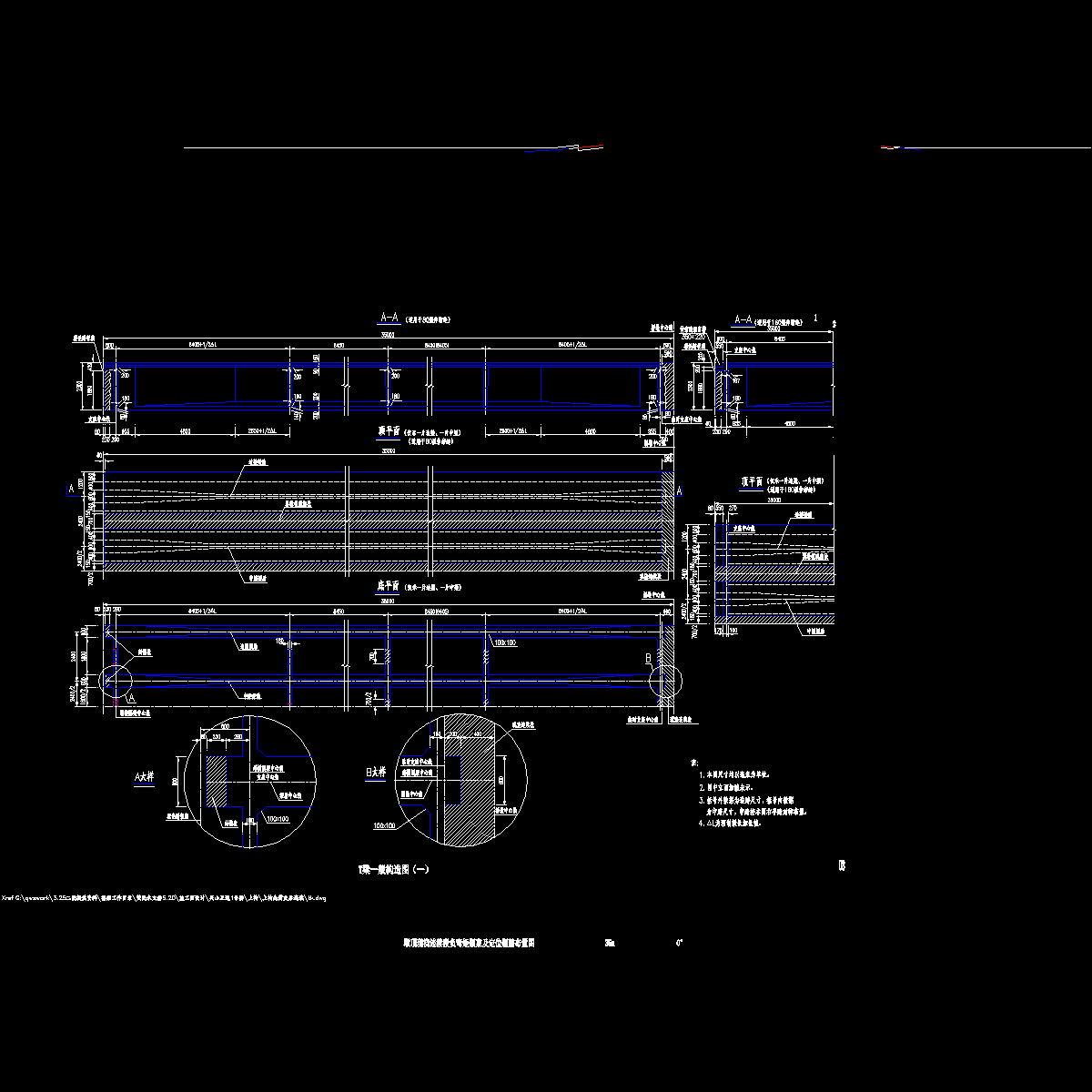

T梁一般构造图先简支后连续

支座构造图

T梁梁肋钢筋布置图

桥台一般构造图

桥墩一般构造图

U台锥坡一般构造图

全桥桥面排水示意图

图纸内容

上部构造标准横断面图(分离式)
