设计荷载：公路-Ⅰ级。桥梁上构类型：预应力砼空心板。桥面横坡：行车道双向1.5%。设计洪水频率：1/100。航道等级：不通航。地震动峰值加速度系数：0.05g；本桥为渠道桥，改渠合计长68米，为防止冲刷，桥梁上下游各考虑30米长度,采用浆砌片石进行防护。渠道桥上部结构3x10预应力砼(后张)简支空心板（在短边距板端1300mm位置，有铰缝一侧设80×25mm预留孔，对于边板，在悬臂根部设80×40mm的预留孔，以便于空心板的吊装），桥面连续，桥长:35.04米。桥面净宽:1x净19m。下部结构采用柱式墩，墩台采用桩基础（直径8、16、25mm）。本桥平面位于直线上，桥面横坡为双向1.5%，纵断面位于R=14200m的竖曲线上。桥台采用GJZF150x200x44型四氟滑板式橡胶支座；桥墩采用GJZ150x200x42型板式橡胶支座；0、3号桥台采用QMF-40伸缩缝。左台后搭板长度为6m，右台后搭板长度为6m。 主要材料：水泥应采用高品质的强度等级为62.5，52.5和42.5的硅酸盐水泥。b) 粗骨料应采用连续级配，碎石宜采用锤击式破碎生产。预制空心板、封锚端和铰缝均采用C50c混凝土；桥面现浇层封端混凝土采用C40混凝土。桥面铺装采用防水混凝土。普通钢筋采用HPB235和HRB335钢筋。预应力钢筋力学性能指标应符合规范规定。 ……共计41张，设计于2014年

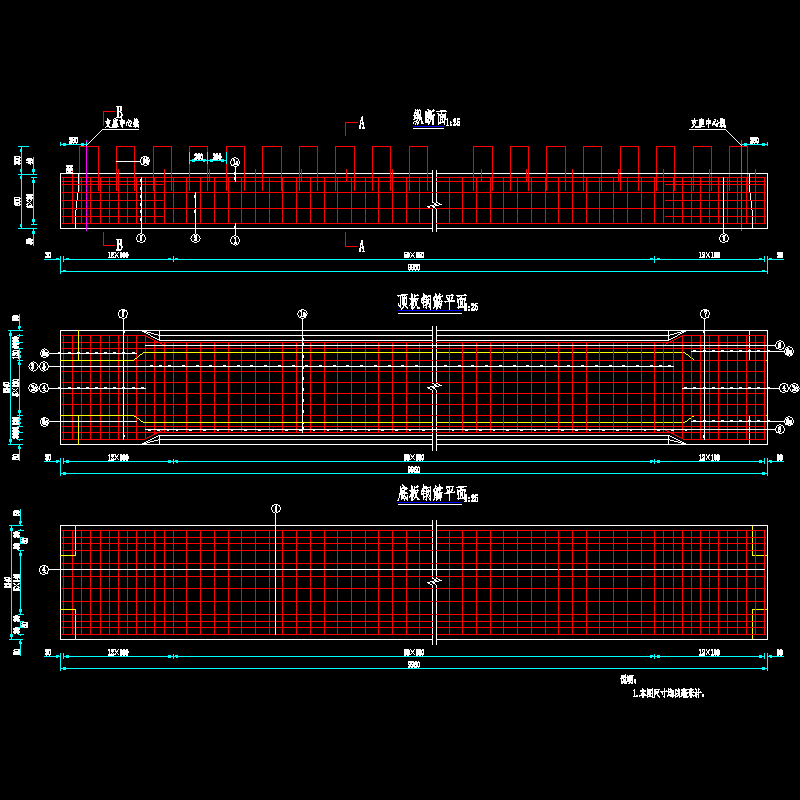

10边板普通钢筋构造图2（c＝0、α＝0）.dwg

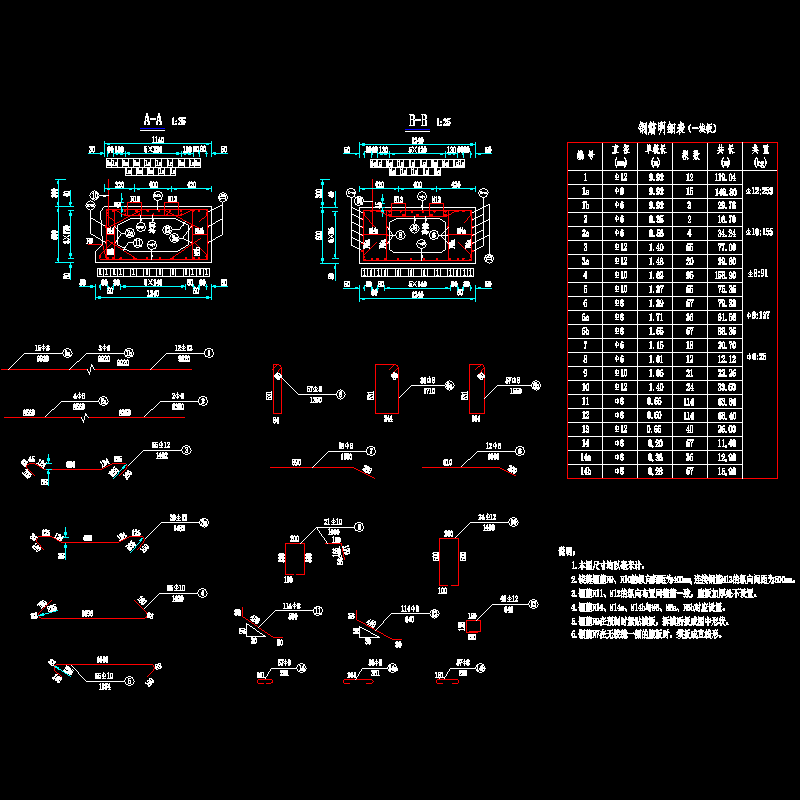

11中板普通钢筋构造图1（α＝0）.dwg

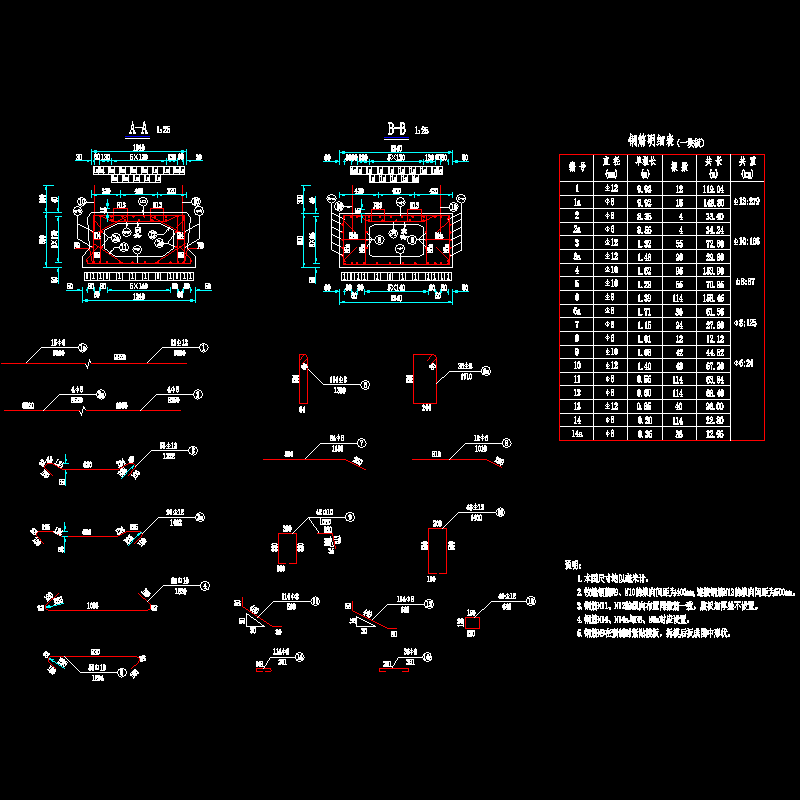

12中板普通钢筋构造图2（α＝0）.dwg

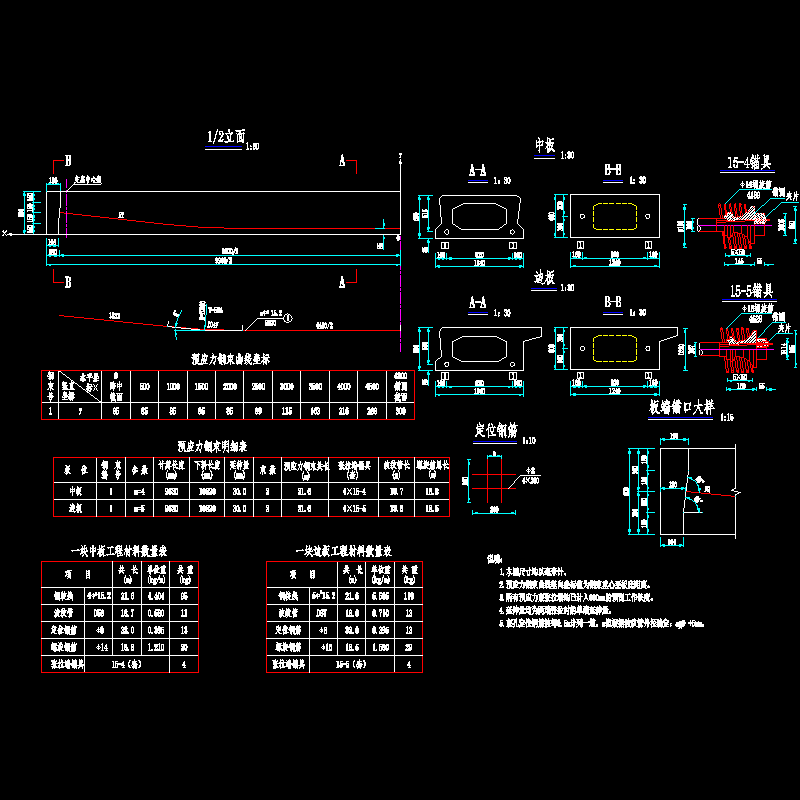

13预应力钢束构造图.dwg

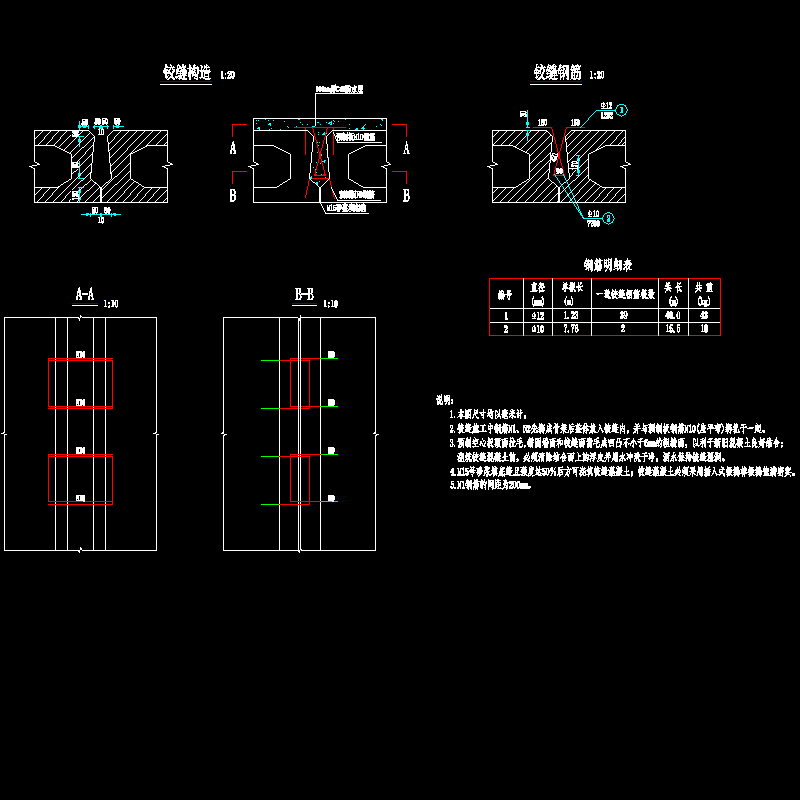

14铰缝钢筋构造图.dwg

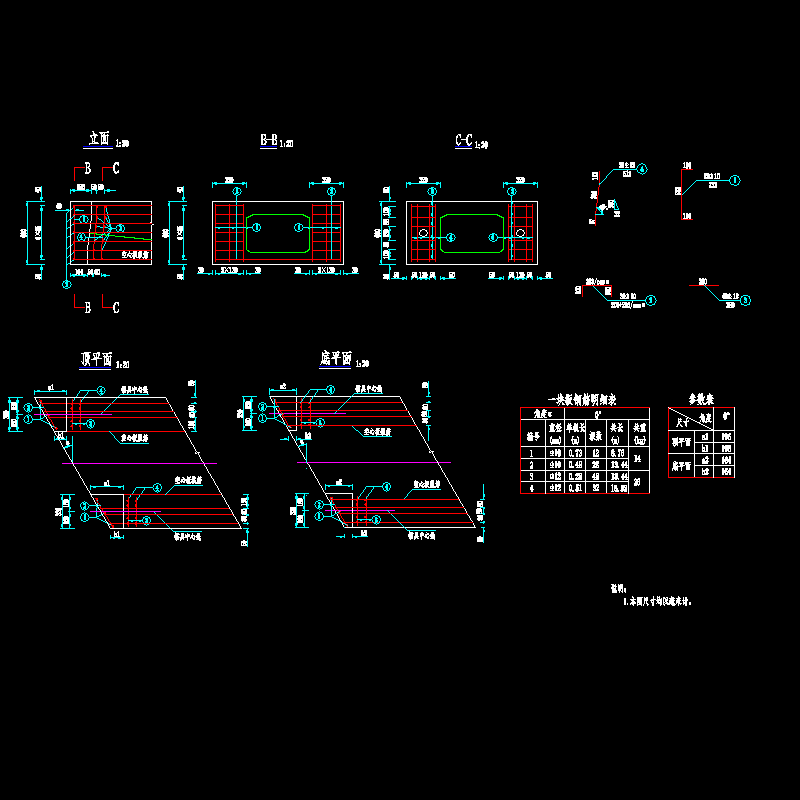

15封锚端钢筋构造图.dwg
16 空心板支座预埋钢板布置图.dwg
17支座安装示意图.dwg
18支座垫石钢筋图.dwg 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
|
