20层综合大楼电气CAD施工图纸

rruuikkjj

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅,办公,商业
• 建筑高度类型：高层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：31141.09平方米
• 建筑地上层数：20层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 设计年代：近代
• 地下室用途：车库,设备用房
• 负荷等级：一级
• 防雷等级：第二类
• 火灾保护分级：一级
• 接地方式：TN-S
• 强电设计：低压配电,电气照明,建筑物防雷,接地安全
• 弱电设计： 火灾自动报警系统 ,视频监控系统,综合布线系统,通信系统,有线电视和卫星接收系统,广播系统,信息网络系统

附件详情

• 1、电气设计说明
• 2、 竖向配电干线 系统图
• 3、配电箱系统图
• 4、照明平面图
• 5、动力平面图
• 6、弱电设计说明
• 7、消防自动报警系统图
• 8、综合布线系统图
• 9、视频监控系统图
• 10、有线电视系统图
• 11、 弱电平面图
• 12、防雷接地平面图

附件详情

该附件是[邯郸]某二十层综合大楼全套电气施工图纸，总共50张。
本建筑地下一层,为配变电室、设备用房，建筑面积为31141.09平米,其中一~五层为酒店，六~十三层为办公，十四~二十层为客房。主体型式为框架剪力墙结构.室外地坪至檐口高度为84.00m。
电气设计包含配电系统设计、照明灯具布置、插座动力系统设计、防雷接地系统设计、消防自动报警系统设计、综合布线系统设计、视频监控系统、有线电视系统设计等。

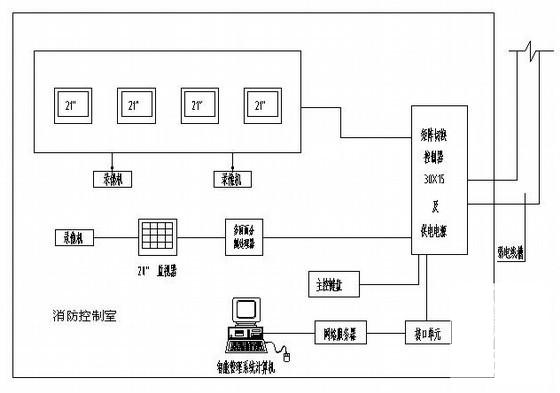

第 1 张图

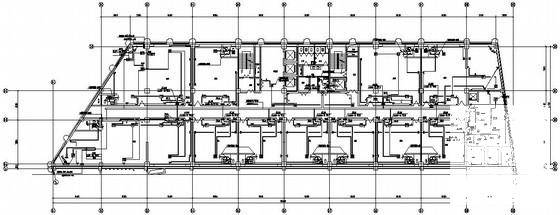

第 2 张图

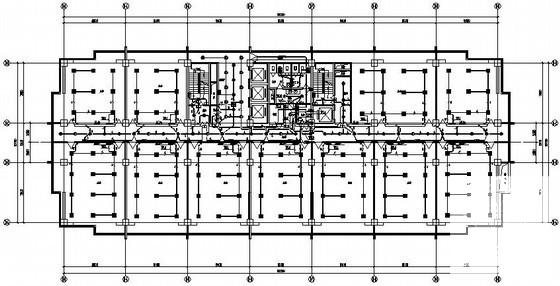

第 3 张图

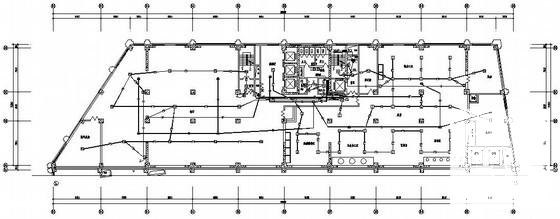

第 4 张图
