建筑高度类型：多层建筑
-
建筑设计结构形式：钢筋混凝土结构
-
钢筋混凝土结构：框架剪力墙
-
模板材料：木模板,竹胶合板模板
-
主要部位：柱,梁,底板,楼板,楼梯
-
特殊节点详图：砖胎膜,后浇带
-
特殊模板支撑：高支模
-
楼板支撑架：扣件式
-
模板计算书：墙模板,柱模板,板模板
-
编制时间：
-
施工主要设备：电子经纬仪、精密水准仪、全站仪一台、自动安平水准仪、红外线
-
施工重点难点：屋面设有钢架，局部有钢结构
附件详情
-
目 录
-
一、编制依据 1
-
二、项目概要 1
-
2.1建筑概况 1
-
2.2结构概况 2
-
三、施工部署 3
-

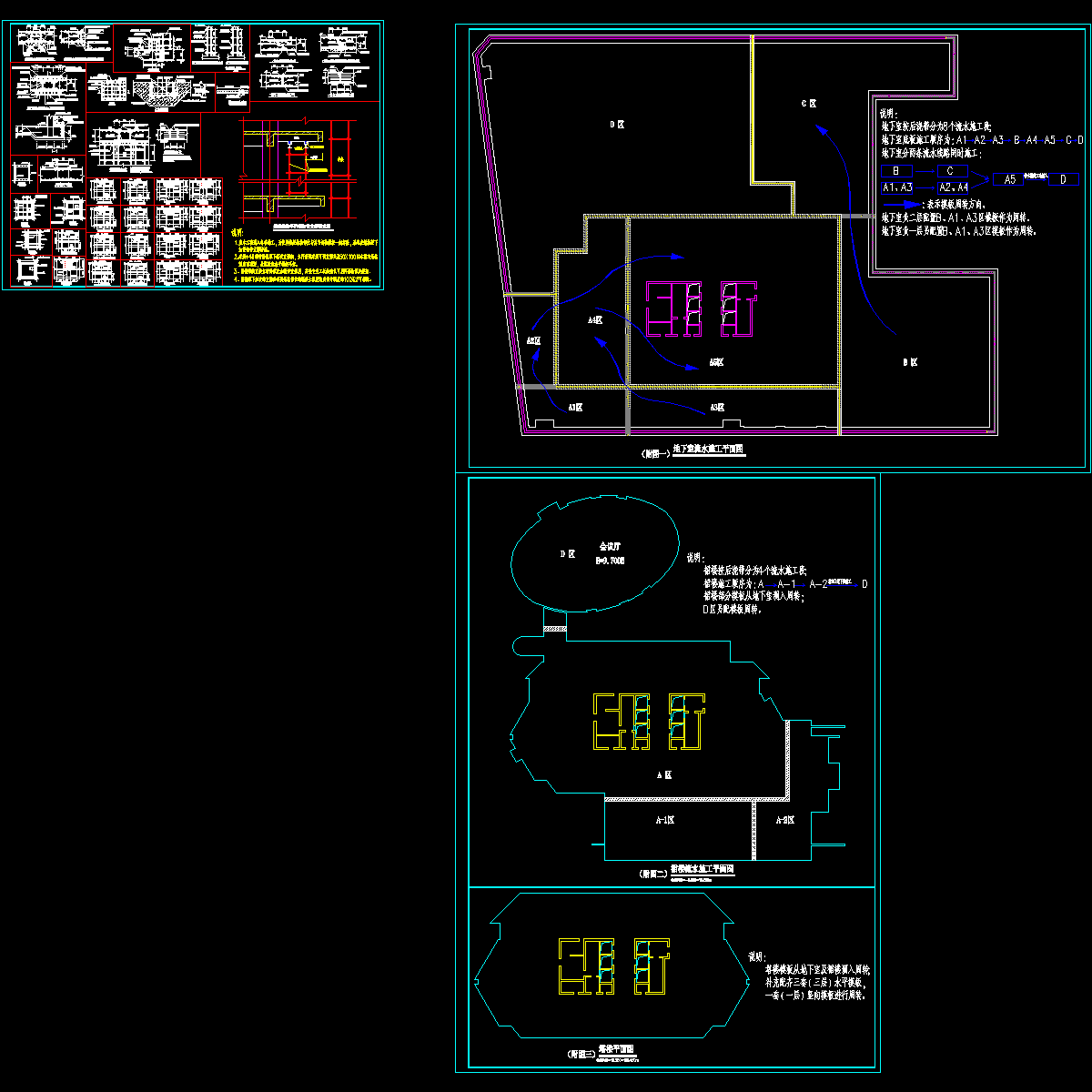

3.1施工段的划分 3
-
3.2施工工艺流程 3
-
四、施工准备 3
-
4.1技术准备 3
-
4.2材料选择 4
-
4.3材料计划 4
-
4.4主要机具配备 5
-
4.5劳动力计划 5
-
五、
模板工程
施工方法 5
-
5.1统一要求 5
-
5.2施工缝 6
-
5.3 地下室底板模板 9
-
5.4墙体模板： 10
-
5.5柱模： 12
-
5.6梁、板模板： 12
-
5.7核心筒模板： 15
-
5.8楼梯模板： 16
-
5.9 特殊部位模板构造 17
-
六、模板安装 17
-
6.1 准备工作 17
-
6.2节点处理措施 17
-
6.3 注意事项 18
-
七、模板的拆除 18
-
八、质量要求 19
-
九、质量控制措施 20
-
十、安全控制措施 21
-
十一、计算结论表 22
-
墙模板计算结论表 22
-
柱模板（700×700）计算结论表 23
-
柱模板（900×1600）计算结论表 24
-
梁模板(350×700)计算结论表 25
-
梁模板(500×900)计算结论表 26
-
梁模板(450×2300)计算结论表 27
-
120㎜厚板模板(扣件钢管架)计算结论表 28
-
180㎜厚板模板(扣件钢管架)计算结论表 29
附件详情
该资料仅为总平面及主体建筑(一期工程),总建筑面积约48652.1平方米，地上（25层）建筑面积约35389平方米，地下（2层）建筑面积约13236.1平方米，建筑高度约99.9米；该主楼地上部分为超高层集控中心大楼，地下部分为汽车库及设备用房。
建筑类别及防火设计等级：一类高层建筑；耐火等级，一级，建筑等级：二级，屋面防水等级：二级，地下室防水等级：二级。
结构类型及抗震设防烈度：全现浇钢筋混凝土框架-剪力墙结构，抗震设防烈度为7度。
抗震措施：地下二层框架及剪力墙的抗震等级均为三级，塔楼五层楼面以下框架及剪力墙的抗震等级均为一级，塔楼五层楼面以上框架及剪力墙的抗震等级均为二级，
该项目±0.000标高相当于绝对高程499.200m。
屋面最高处（小屋面板面标高105.65m）板面标高99.55m，地下室底板结构板面标高-10.00m。
屋面设有钢架，局部有钢结构。
基础形式为板式筏板基础及独立基础。
结构设计使用年限为50年。
……
4.2.2 模板材料
（1）底板模板：底板四周采用240 砖模，电梯井坑和集水坑采用2440×1220×9mm 的竹夹板现场吊模。
（2）地下室外墙、内墙（筒体除外）、柱子（圆形柱和主楼柱除外）及主楼部分的楼板底模采用1830×915×16mm的九层杨木胶合板。
（3）主楼梁底及梁侧模采用2440×1220×15mm的十一层杨木胶合板。
（4）主楼各类框架柱及筒体范围的各类墙体模板采用1830×915×17mm的九层马尾松木胶合板。
（5）圆柱模板采用3mm厚钢板制作定型钢模。
（6）模板背楞采用50×100mm的木枋。
（7）支模架均采用φ48×3.5mm钢管搭设扣件式钢管
脚手架
。
……
五、模板工程施工方法
5.1统一要求
5.1.1 模板组拼
模板组装要严格按照模板配板图尺寸拼装成整体，模板在现场拼装时，要控制好相邻板面之间拼缝，两板接头处要加设卡子，以防漏浆，拼装完成后用钢丝把模板和竖向钢管绑扎牢固，以保持模板的整体性。
5.1.2 模板定位
当底板或顶板混凝土浇筑完毕并具有一定强度（≥1.2MPa），即用手按不松软、无痕迹，方可上人开始进行轴线投测。根据轴线位置放出墙柱截面位置尺寸线、模板500 控制线，以便于墙模板的安装和校正。
当墙混凝土浇筑完毕，模板拆除以后，开始引测楼层1000mm 标高控制线，并根据该1000mm 线将板底的控制线直接引测到墙上。
……
字数约1.9万字
