市政道路截污干管排水工程CAD施工大样图101张（顶管施工道路破除及恢复）.dwg

ggjjkkxx · 发表于 2021-1-6 21:08:50

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件详情

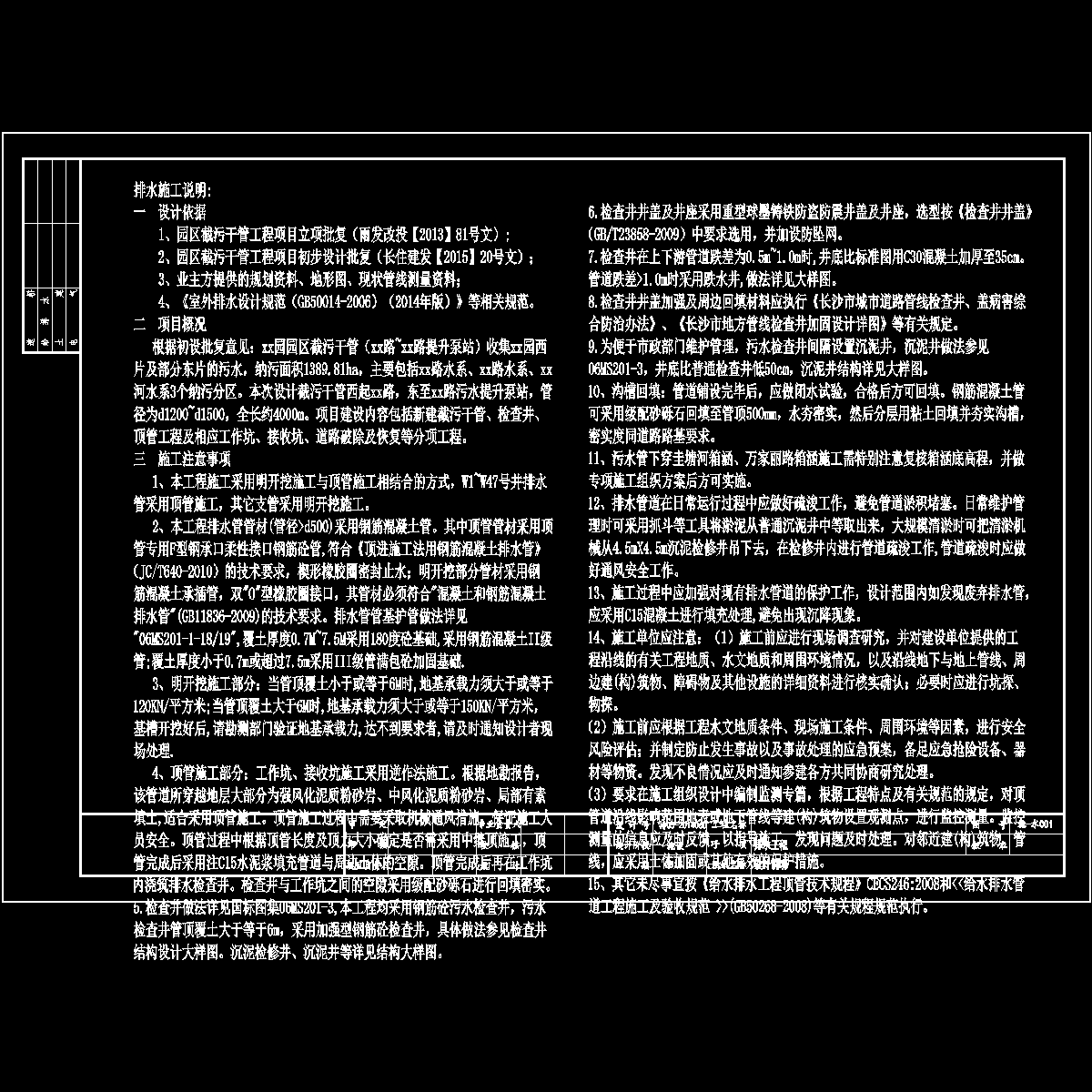

设计说明

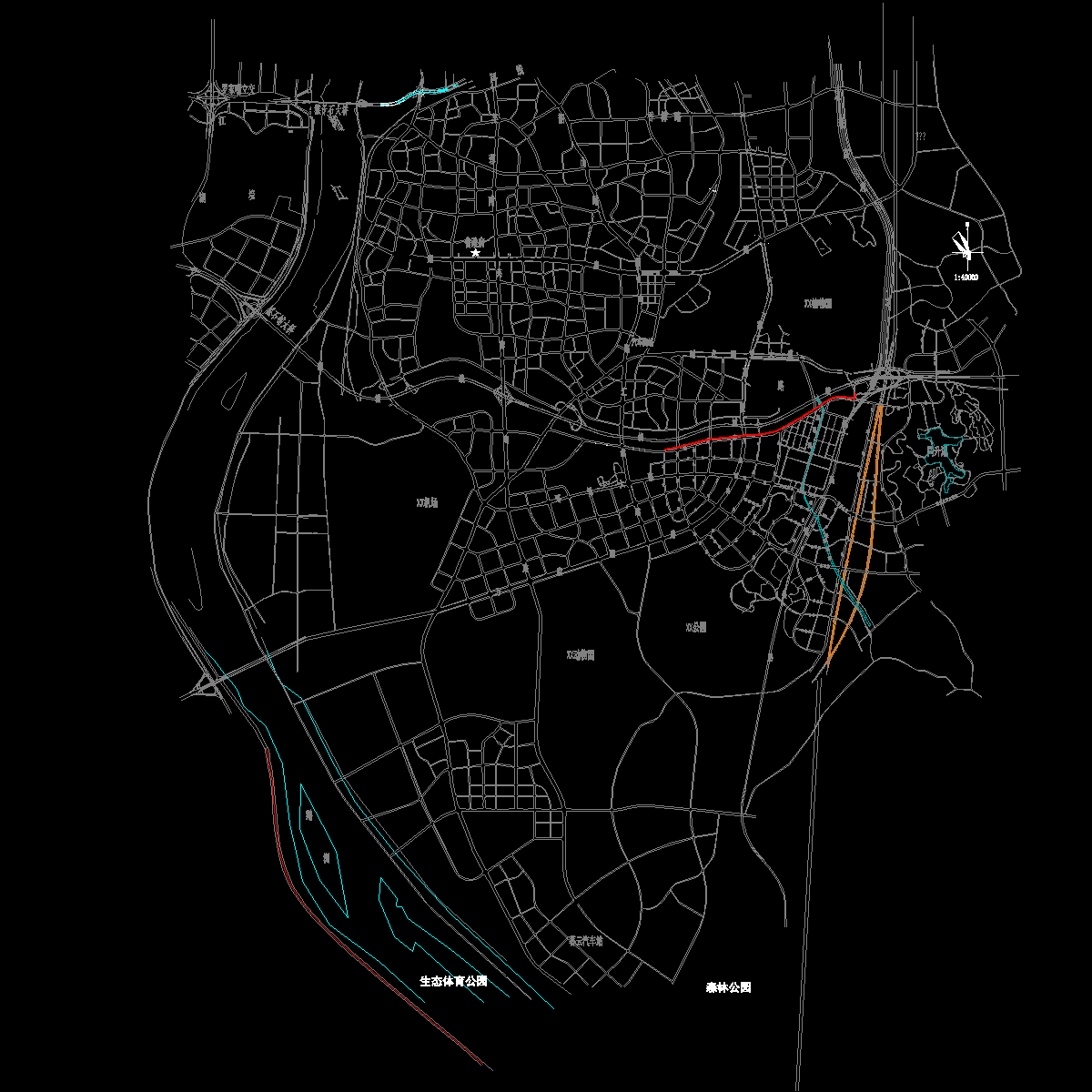

项目区位图

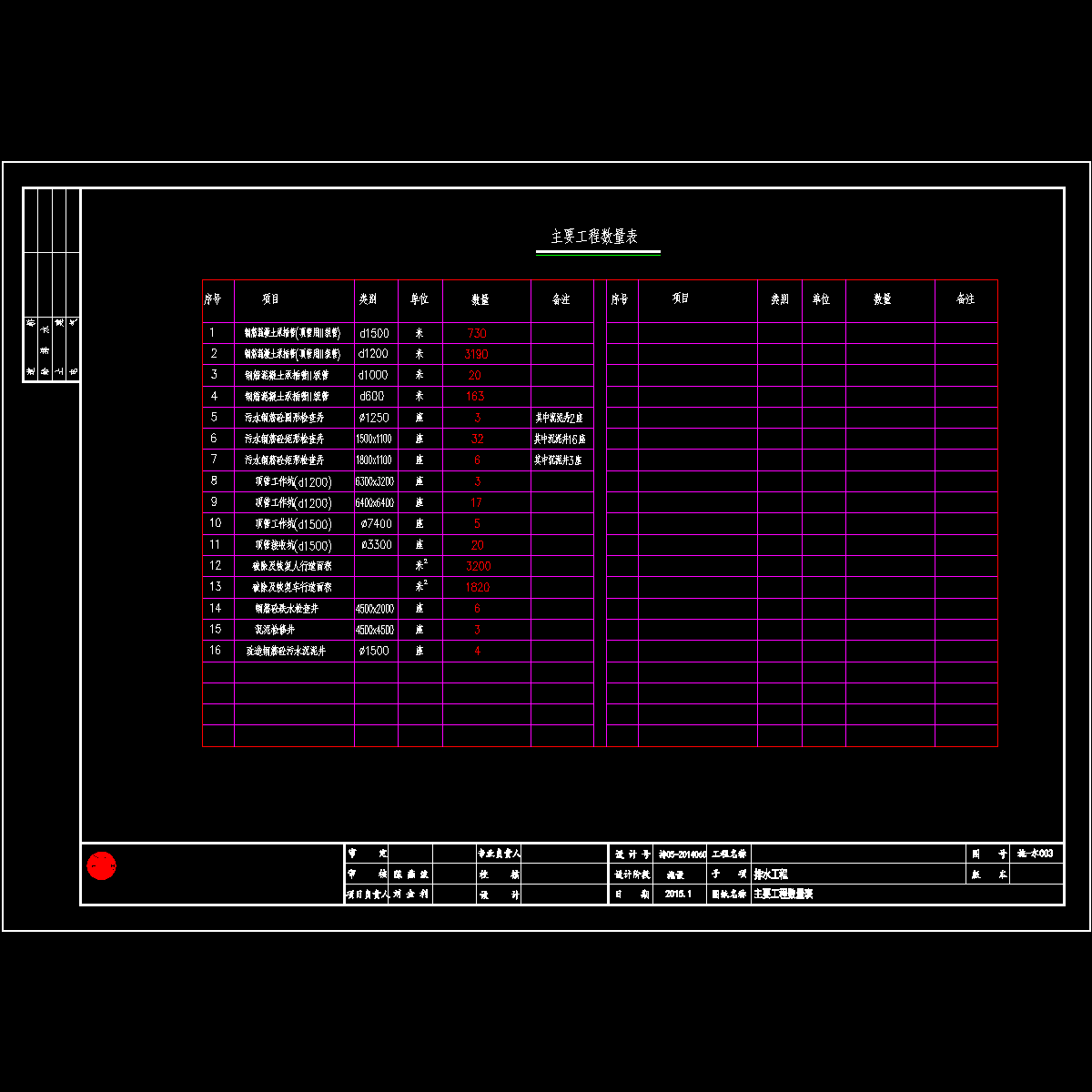

主要工程数量表
地质纵坡面图20
排水平纵图35
管线综合横断面图3
车道下排水检查井加强设计详图
车道下排水检查井井圈加强做法详图
井筒防坠网大样图
排水管道过圭塘河箱涵示意图
雨水箱涵临时截污大样图
人行道路面破除及恢复结构图
车行道路面破除及恢复结构图
工作坑和接收坑主要参数表
6.3mX3.2m工作坑一般构造图2
6.3mX3.2m工作坑配筋图3
6.4mx6.4m工作坑配筋图6
7.4m圆形工作坑构造图
7.4m圆形工作坑配筋图2
3.3m接收坑构造图
3.3m接收坑配筋图2
W6、W10工作坑边坡支护示意图
W11、W12工作坑边坡支护示意图
W13、27工作坑边坡支护示意图
1500×1100矩形混凝土污水沉泥井(D1200)构造图
1500×1100矩形混凝土污水沉泥井(D1200)配筋图2
1800×1100矩形混凝土污水沉泥井(D1500)构造图
1800×1100矩形混凝土雨水沉泥井(D1500)配筋图2
4.5mx4.5m沉泥检修井构造图
4.5mx4.5m沉泥检修井配筋图2
4.5mx2m跌水井构造图
4.5mx2m跌水井配筋图3

附件详情

设计依据：《室外排水设计规范（GB50014-2006）（2014年版）》等相关规范。
园区截污干管收集环保园西片及部分东片的污水，纳污面积1389.81ha，污水提升泵站，管径为d1200~d1500，全长约4000m。项目建设内容包括新建截污干管、检查井、顶管工程及相应工作坑、接收坑、道路破除及恢复等分项工程。
……
工程施工采用明开挖施工与顶管施工相结合的方式，W1~W47号井排水管采用顶管施工，其它支管采用明开挖施工。排水管管材(管径>d500)采用钢筋混凝土管。其中顶管管材采用顶管专用F型钢承口柔性接口钢筋砼管。楔形橡胶圈密封止水；明开挖部分管材采用钢筋混凝土承插管，双"O"型橡胶圈接口。排水管管基护管覆土厚度0.7M~7.5M采用180度砼基础,采用钢筋混凝土II级管;覆土厚度小于0.7m或超过7.5m采用III级管满包砼加固基础。当管顶覆土小于或等于6M时,地基承载力须大于或等于120KN/平方米;当管顶覆土大于6M时,地基承载力须大于或等于150KN/平方米。顶管施工部分：工作坑、接收坑施工采用逆作法施工。根据地勘报告，该管道所穿越地层大部分为强风化泥质粉砂岩、中风化泥质粉砂岩、局部有素填土,适合采用顶管施工。顶管施工过程中需要采取机械通风措施，保证施工人员安全。顶管过程中根据顶管长度及顶力大小确定是否需采用中继顶施工，顶管完成后采用注C15水泥浆填充管道与周边土体的空隙。逆作法护壁建议留设泄水孔。
……
共计101张，设计于2013年

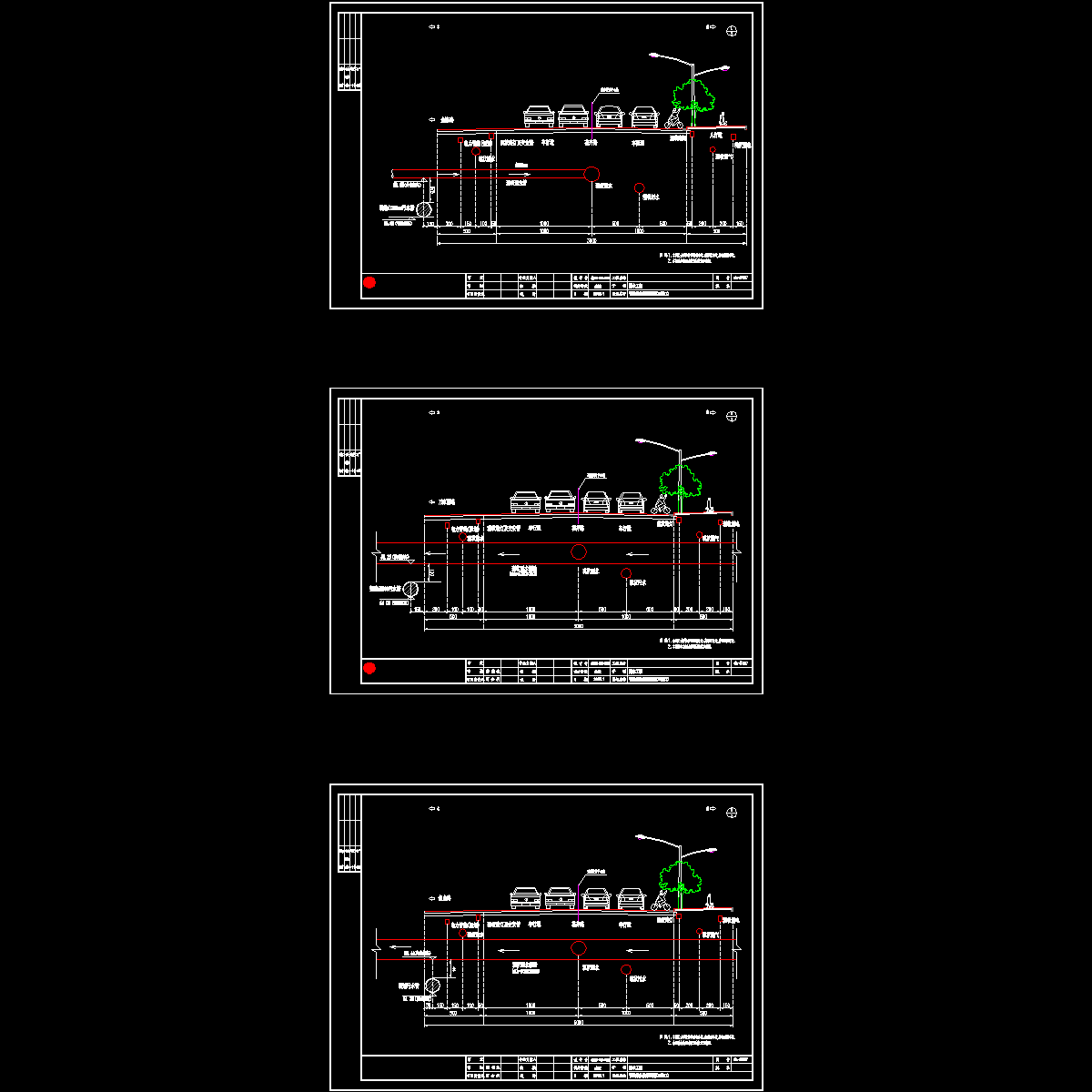

管线综合横断面图

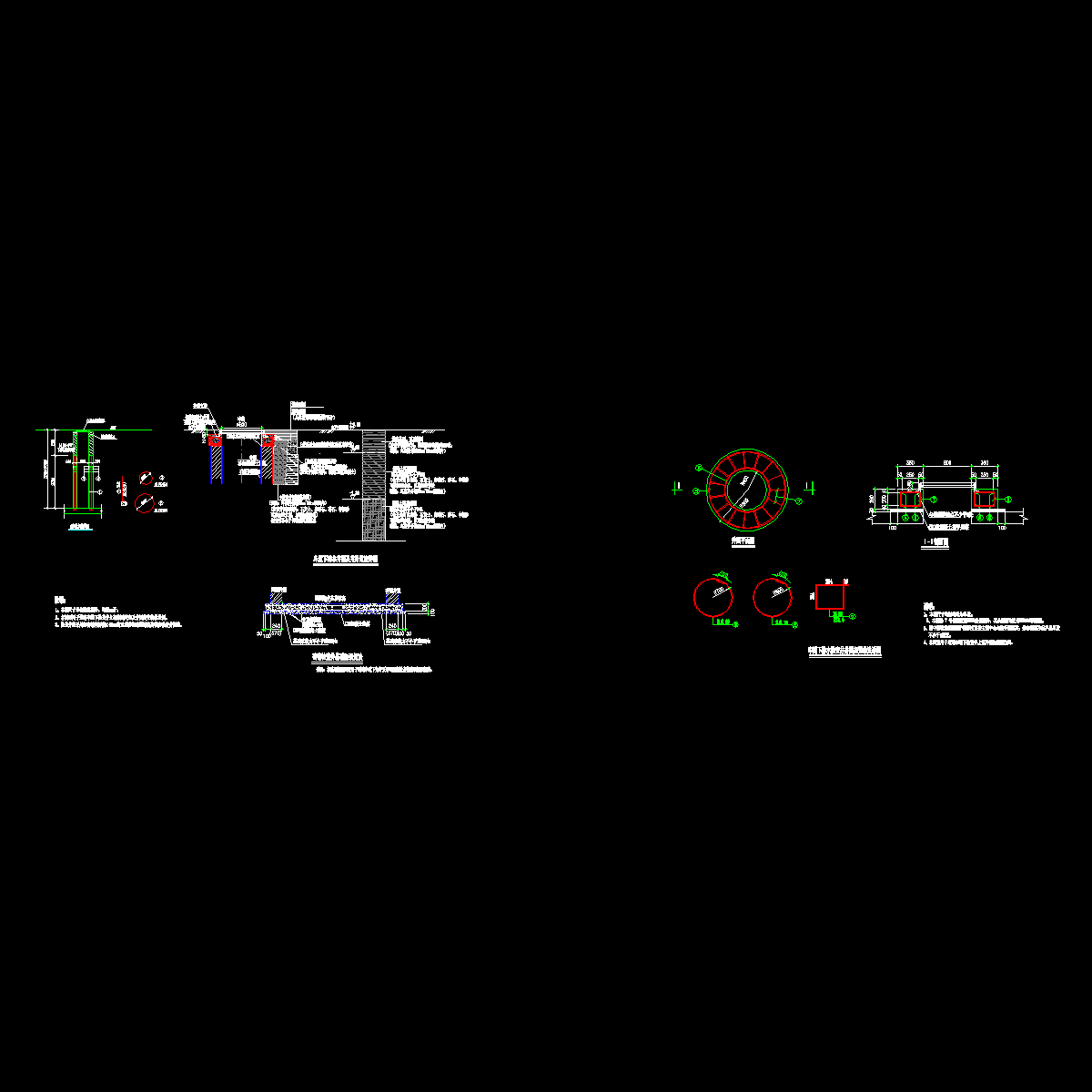

井筒防坠网大样图

6.3mX3.2m工作坑配筋图

7.4m圆形工作坑配筋图

4.5mx4.5m沉泥检修井配筋图

车行道路面破除及恢复结构图
