市政道路道路工程CAD施工大样图设计49张(交通工程)(dwg)

[复制链接]

0

主题

0

帖子

1958

积分

超级版主

Rank: 8Rank: 8

积分
1958
发表于 2020-6-22 21:52:43 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


附件详情

  • 道路施工图总说明
  • 道路主要工程数量表
  • 工程位置图
  • 道路逐桩坐标表
  • 道路平面图
  • 道路纵断面图
  • 道路标准横断面图
  • 道路路面结构图
  • 无障碍通道及树池结构图
  • 盲道设置大样图
  • 人行道铺装标准段平面图
  • 软基处理设计说明
  • 桥台后地基处理纵断面图
  • 桥台后处理横断面图
  • 台后地基处理过渡段及河道地基横断面图
  • 道路土方横断面
  • 道路横断面土方表
  • 交通标志、标线设计说明
  • 交通标志标线工程数量表
  • 标志标线平面图
  • 道路标线大样图
  • 车道指示牌大样图
  • 交通标志版面大样图
  • 指路牌标志杆设计图(大型指路牌)
  • 杆件基础构造图
  • 单悬挑车道牌标志杆设计图(2车道)
  • 红绿灯标志杆设计图
  • 人行信号灯立杆设计图
  • 交通指示灯工作井构造图
  • 摄(照)像机闪光灯L杆设计图
  • 过路管预埋设计图
  • 浆砌块石挡墙设计图
  • 交叉口竖向设计图

附件详情

横断面布置:
标准横断面布置为:4m(人行道) 4m(非机动车道) 2m(机非隔离带) 16(车行道) 2m(机非隔离带) 4m(非机动车道) 4m(人行道)=36m。
……
设计技术指标:
1.道路设计等级:城市主干道,设计时速为40km/h。
2.设计荷载等级:道路路面设计以BZZ-100为标准轴载;交通等级为中交通。
3.设计年限: 道路交通量达饱和状态时的设计年限:20年。
4.路面结构达到临界状态的设计年限:15年。
5.土基顶面回弹模量≥30Mpa。
……
共49张,编制于2013年。

路面结构大样图

过渡段地基处理

摄(照)像机闪光灯L杆设计图

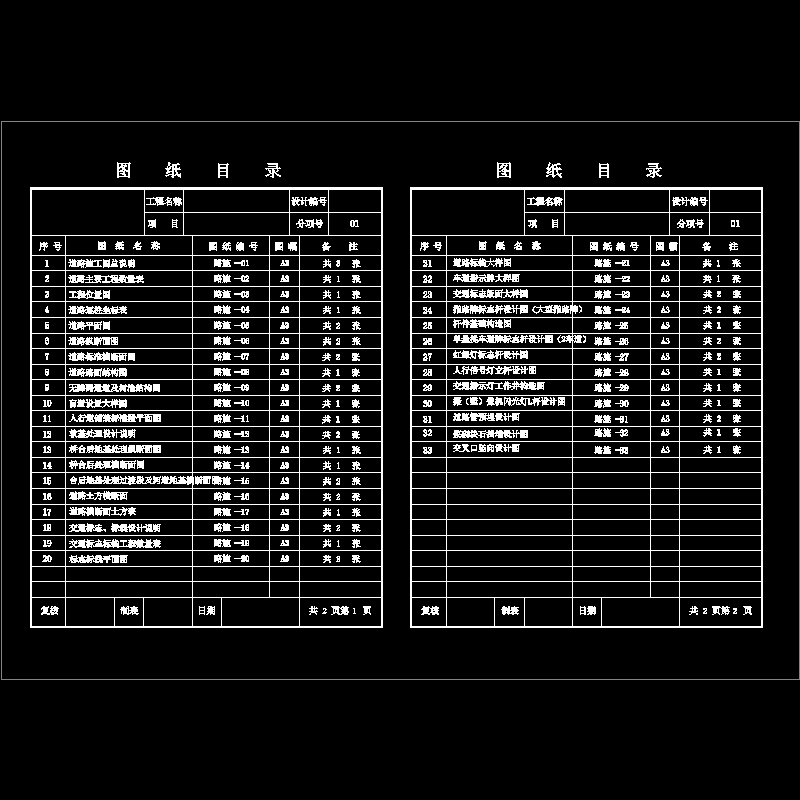

00图纸目录.dwg
00图纸目录.dwg

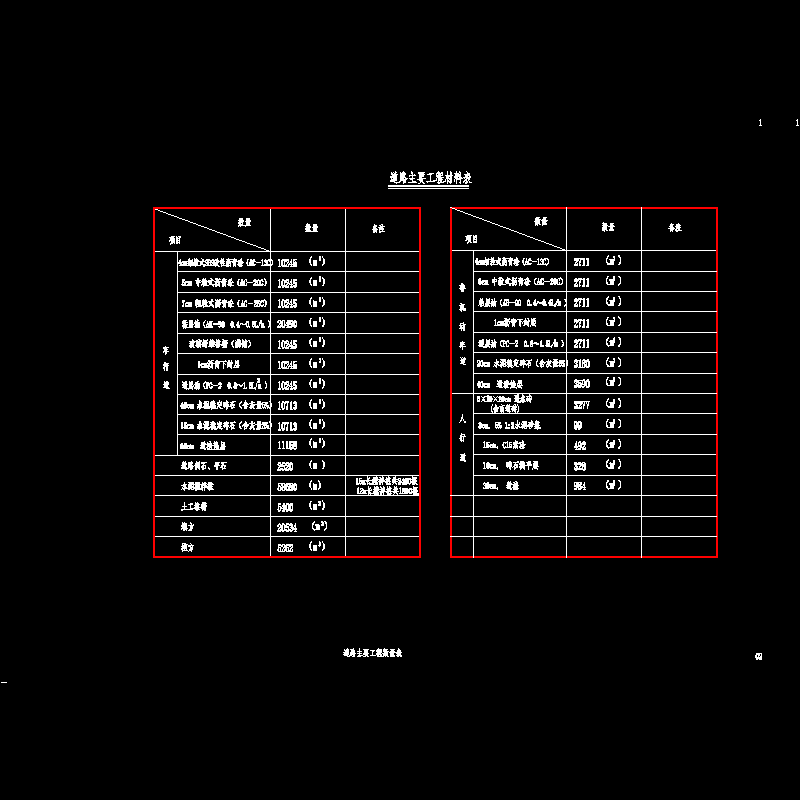

02-道路主要工程量.dwg
02-道路主要工程量.dwg

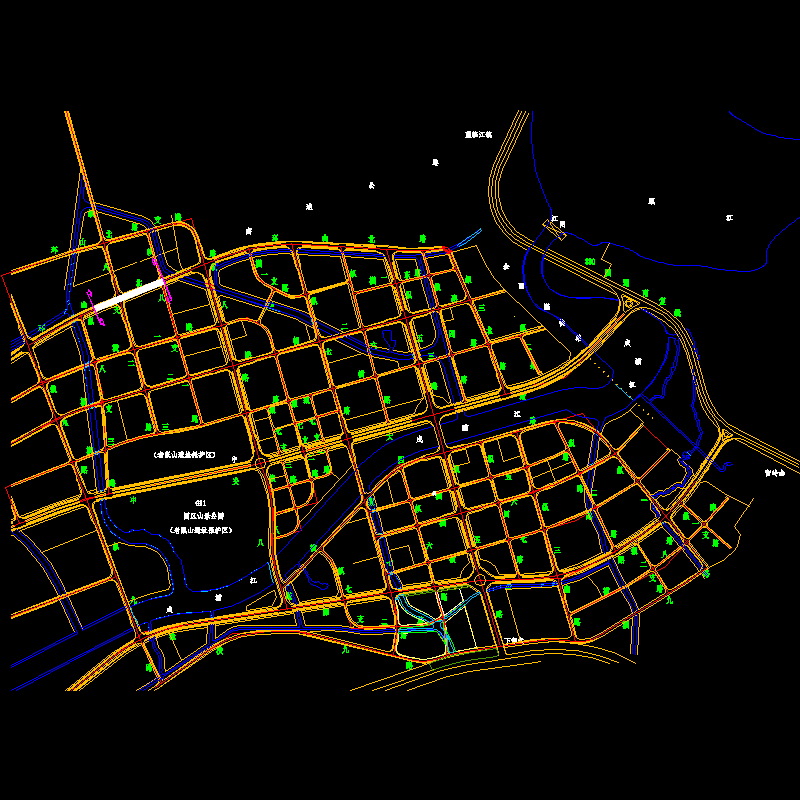

03-工程位置.dwg
03-工程位置.dwg

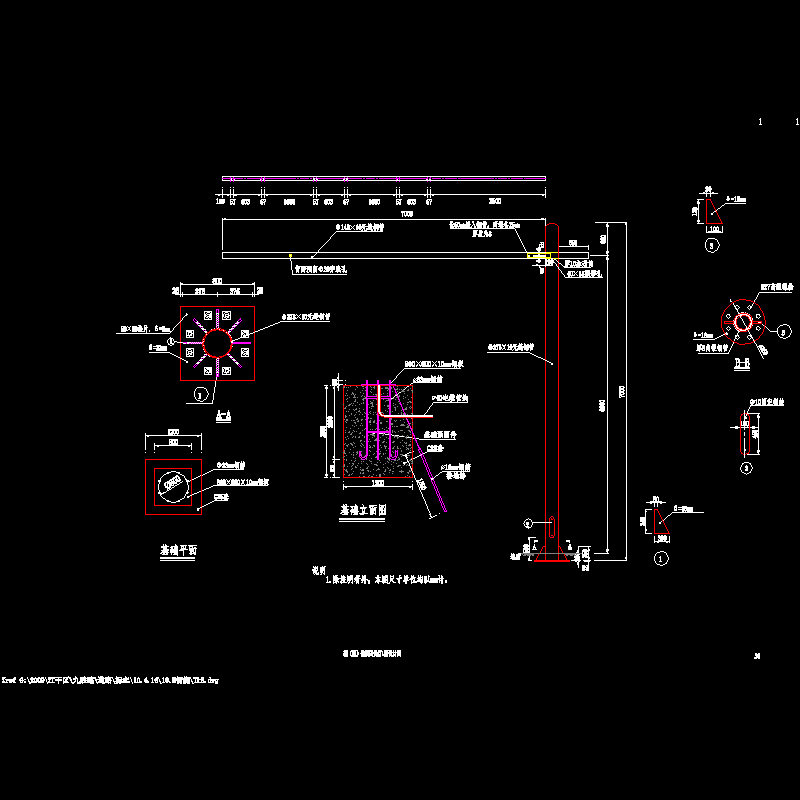

30-摄(照)像机闪光灯l杆设计图.dwg
30-摄(照)像机闪光灯l杆设计图.dwg
31-过路管预埋设计图.dwg
31-过路管预埋设计图.dwg
32-浆砌块石挡墙设计图.dwg
32-浆砌块石挡墙设计图.dwg
33-交叉口竖向设计图.dwg
33-交叉口竖向设计图.dwg
tk3.dwg
tk3.dwg
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-6-22 21:52:43上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在建筑施工专区发帖交流相关知识。

附件2099v11ec221sc0cdw1sf2f.rar

3.77 MB

下载  售价: 100 积分    赚积分
