基坑围护设计剖面图,编制于2020年,CAD格式。

说明:
1、基础砼和换撑板带砼达到设计强度的75%后方可拆除支撑,砼板带应在底板垫层和砖胎模完成后1天内打设完毕。
2、砖砌挡墙、排水沟采用MU10水泥砖、M5.0水泥砂浆,挡墙外侧、排水沟内侧用1:2水泥砂浆抹面。
3、二级放坡坡面及搅拌桩压顶用100mm厚C15砼,砼内设25×25×0.8钢丝网片,一级放坡坡面用70mm厚C15素砼护坡,PVC排水管设在杂填土与原状土交界处。
4、如果在放坡过程中土体发生滑移或有滑移迹象,在放坡坡面上打设稍径≮120@500,长度为4米的松木桩。
5、若开挖到设计标高后,搅拌桩重力式挡墙区域变形超报警值,基坑周边砖胎模与搅拌桩之间要求改用C20素砼填实。
6、节点内、外侧500范围内箍筋加密为@100。钢筋搭接及锚固长度满足砼施工规范抗拉钢筋要求,支撑的纵向钢筋在冠梁中搭接及锚固长度不小于40d。
7、辐射筋内侧间距为@50,外侧间距根据实际情况等分。
8、节点5、6适用于立柱桩偏心部位。
9、为HRB400级钢筋。
两排双头搅拌桩位布置图
基坑围护设计剖面图
松木桩出图详图
搅拌桩出口详图
基坑围护设计剖面图2

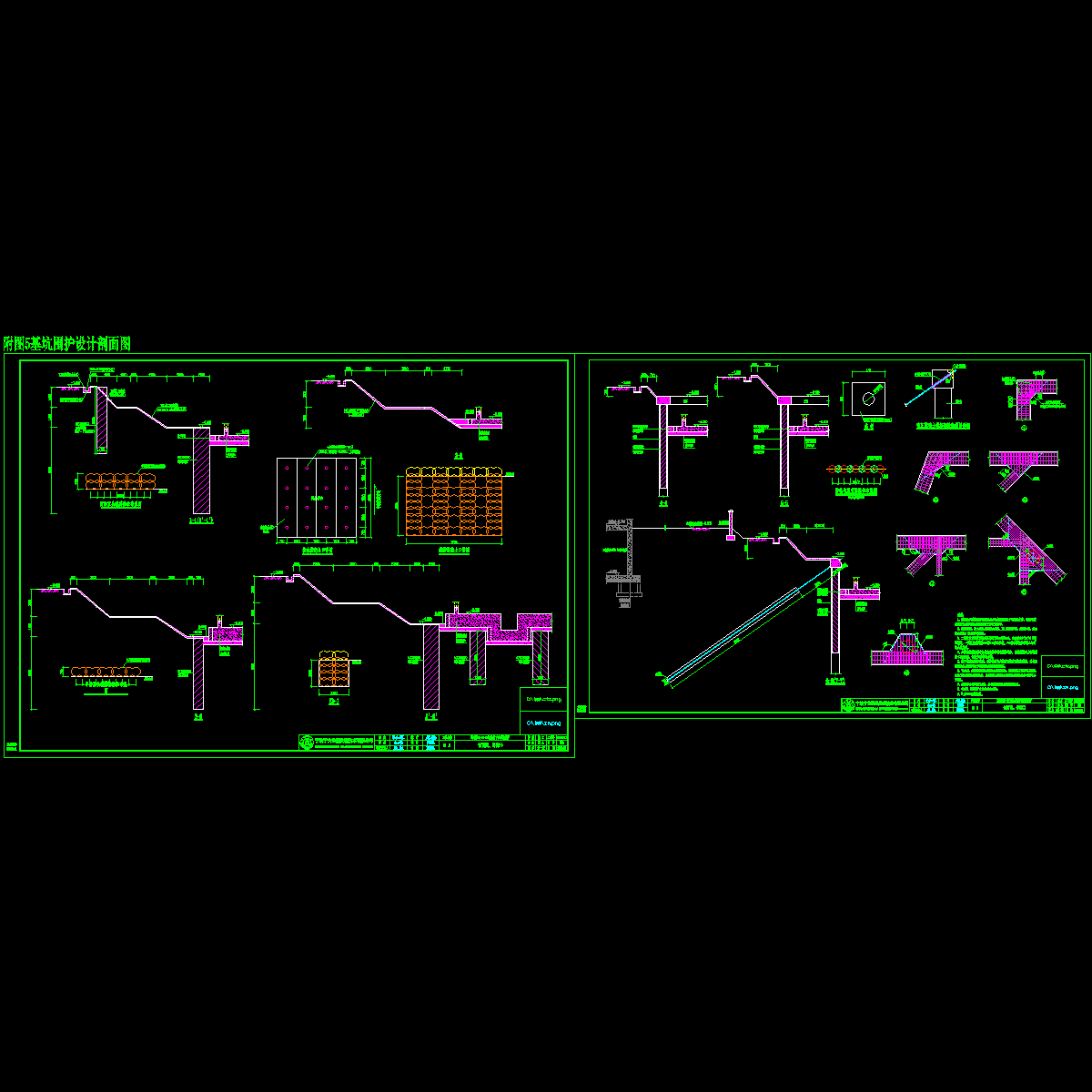

基坑围护设计图纸 - 1
第 1 张图
