28层国际大厦建筑施工cad图纸_总平面图_大样图

ggtt123

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 酒店类型：商务酒店
• 建筑高度：高层建筑
• 建筑结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架,剪力墙,框架剪力墙
• 图纸设计深度：施工图
• 项目地址：河南
• 图纸设计风格：现代风格
• 图纸设计流派：现代
• 图纸设计格式：天正建筑CAD 7.0,CAD2000
• 参考图纸：100张
• 建筑面积：105761平方米
• 用地面积：9381.58平方米
• 容积率：8.79
• 建筑密度：57.96%
• 建筑高度：99.95m
• 地下室建筑面积：21897平方米
• 地下室功能：人防,车库,设备用房
• 效果图：无
• 机动车辆停车位：687个

附件详情

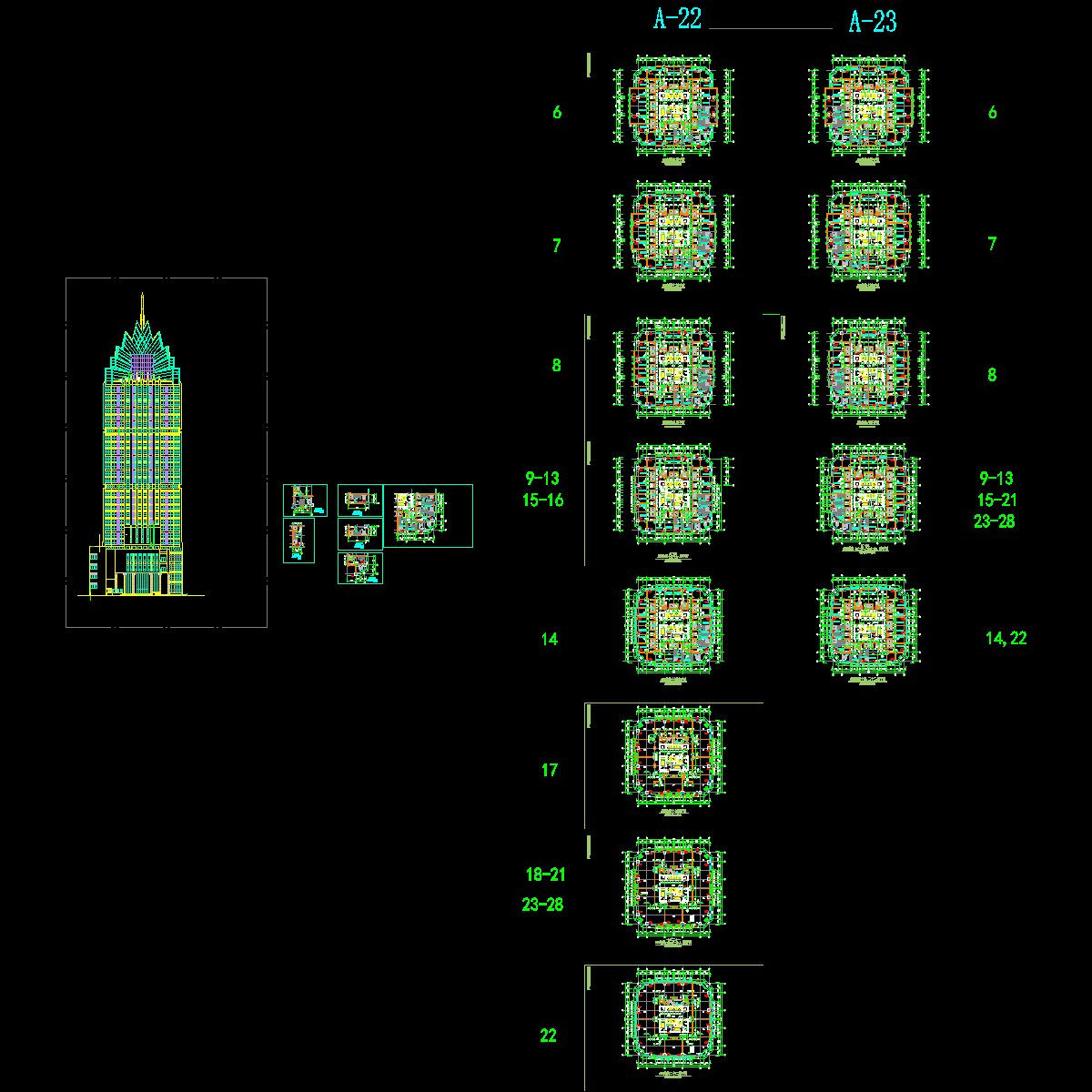

该资料包含：立面图，总平面图，各层平面图，分析图，示意图，大样图，卫生间详图， 楼梯详图 ，强身大样。

图5

hxtong0412_t3.dwg

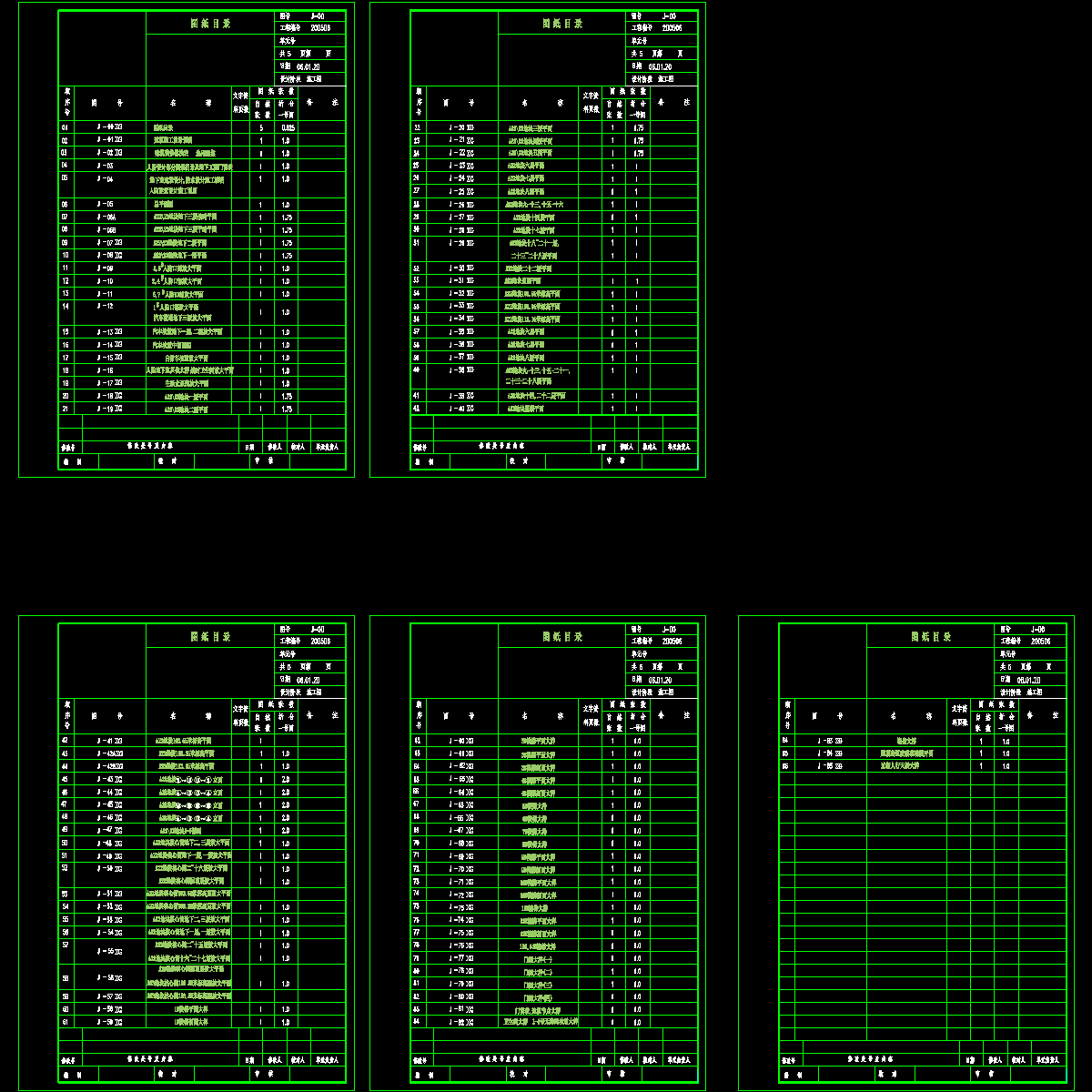

j-00目录06-0419.dwg

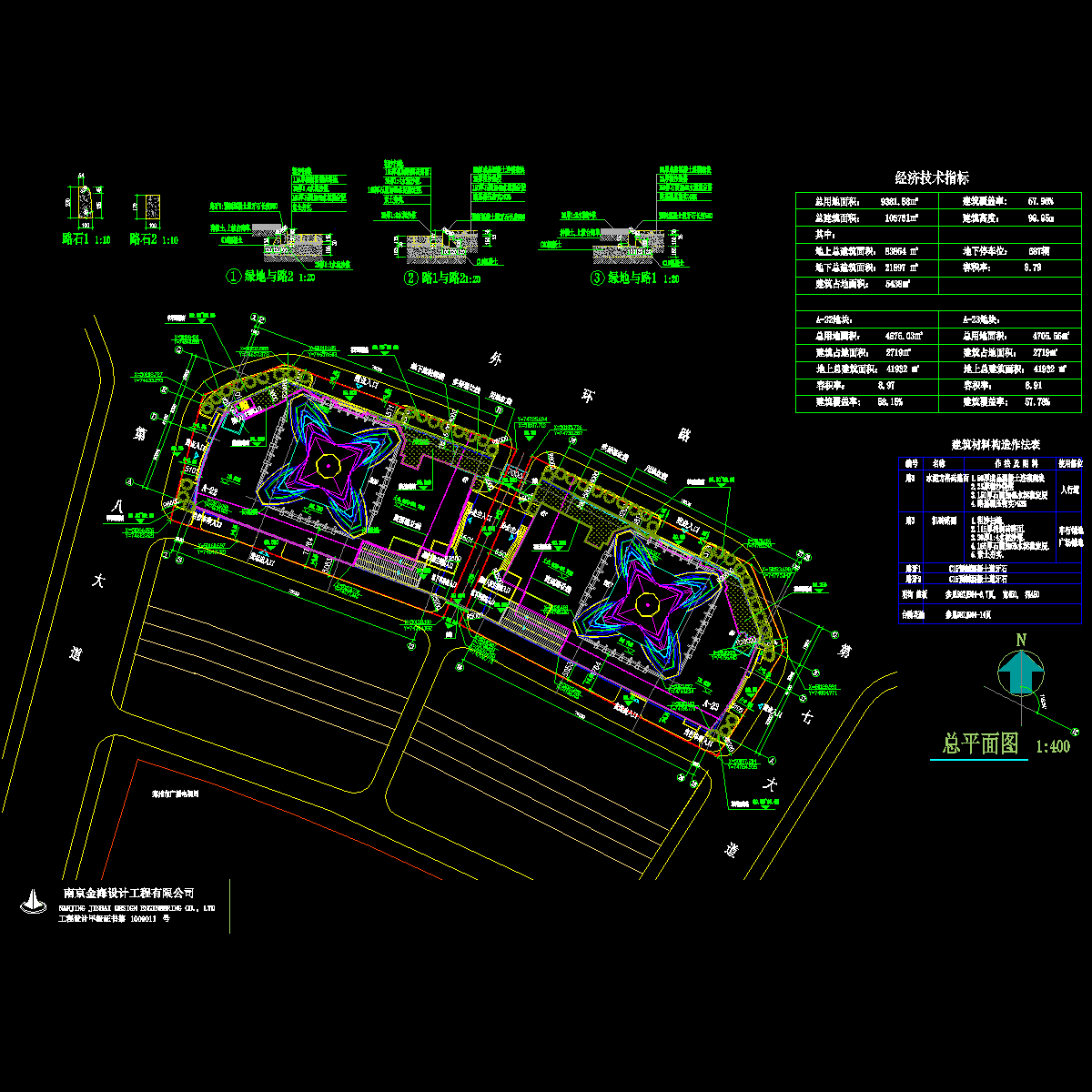

j-05总图06-0510.dwg

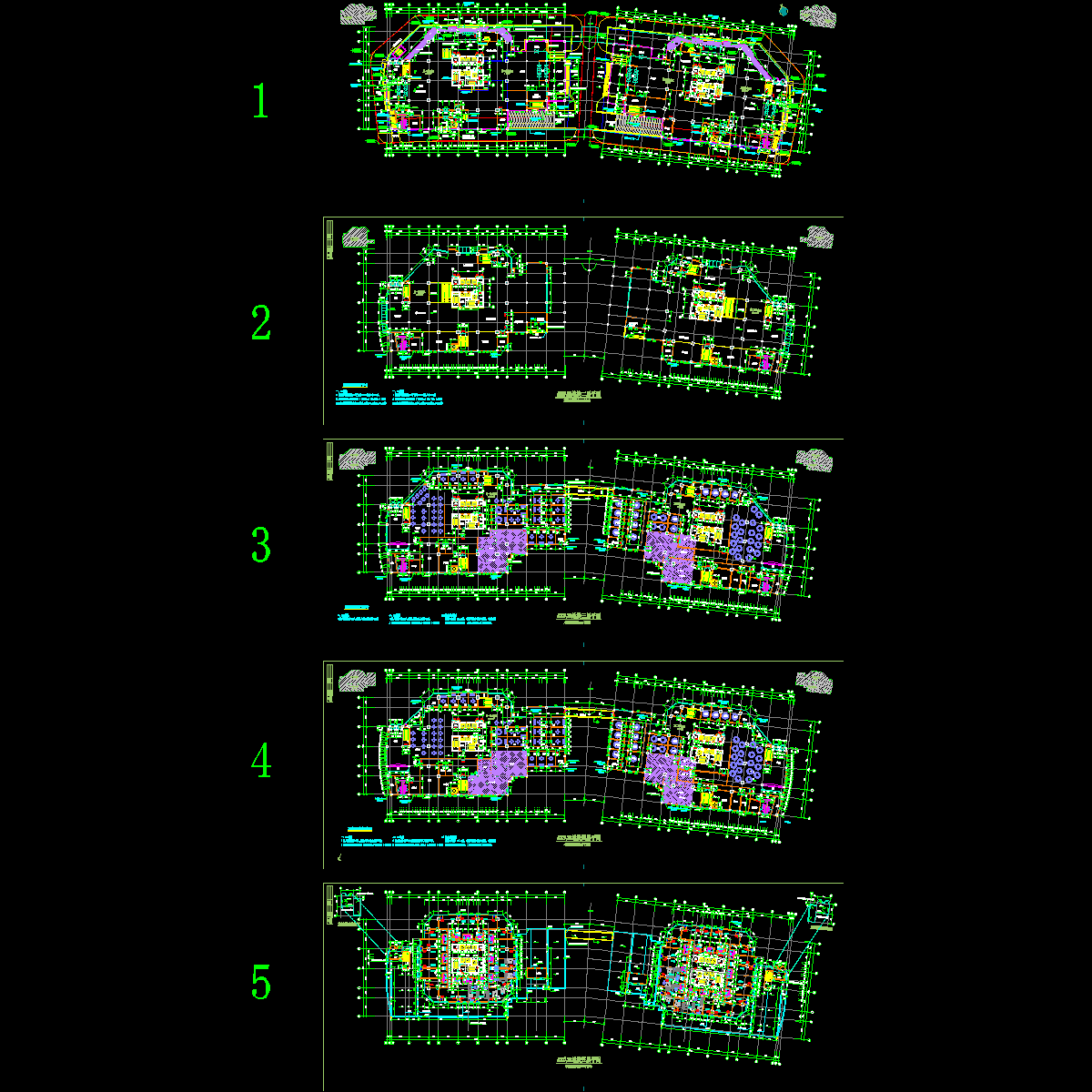

j-18~22裙房平面06-0419.dwg

j-23~39标准层pm6-0419.dwg

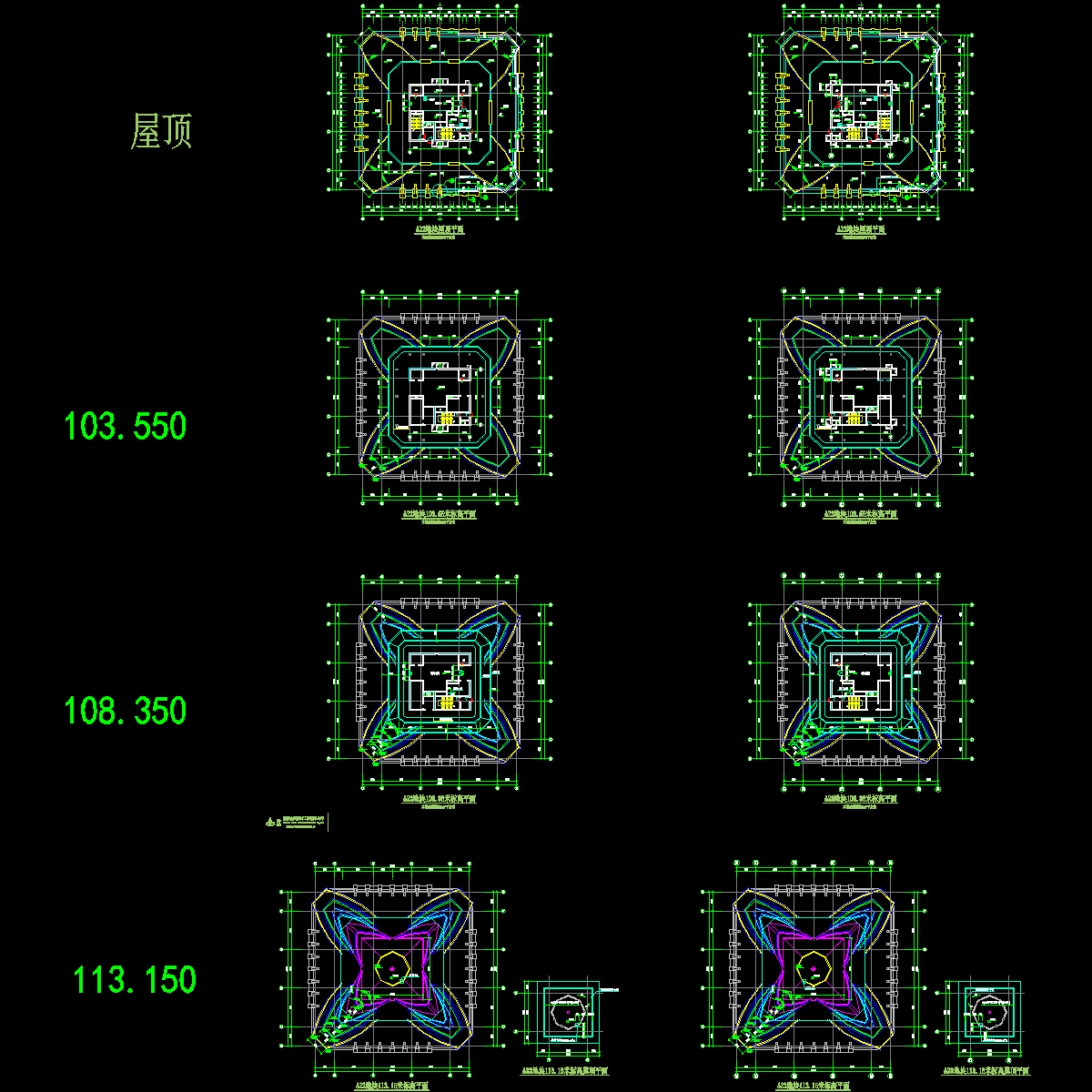

j-32~41屋顶xgtpm6-0419.dwg

j-82卫生间大样06-419.dwg

j-83墙身大样06-419.dwg

j06~08地下室平面06-0419.dwg

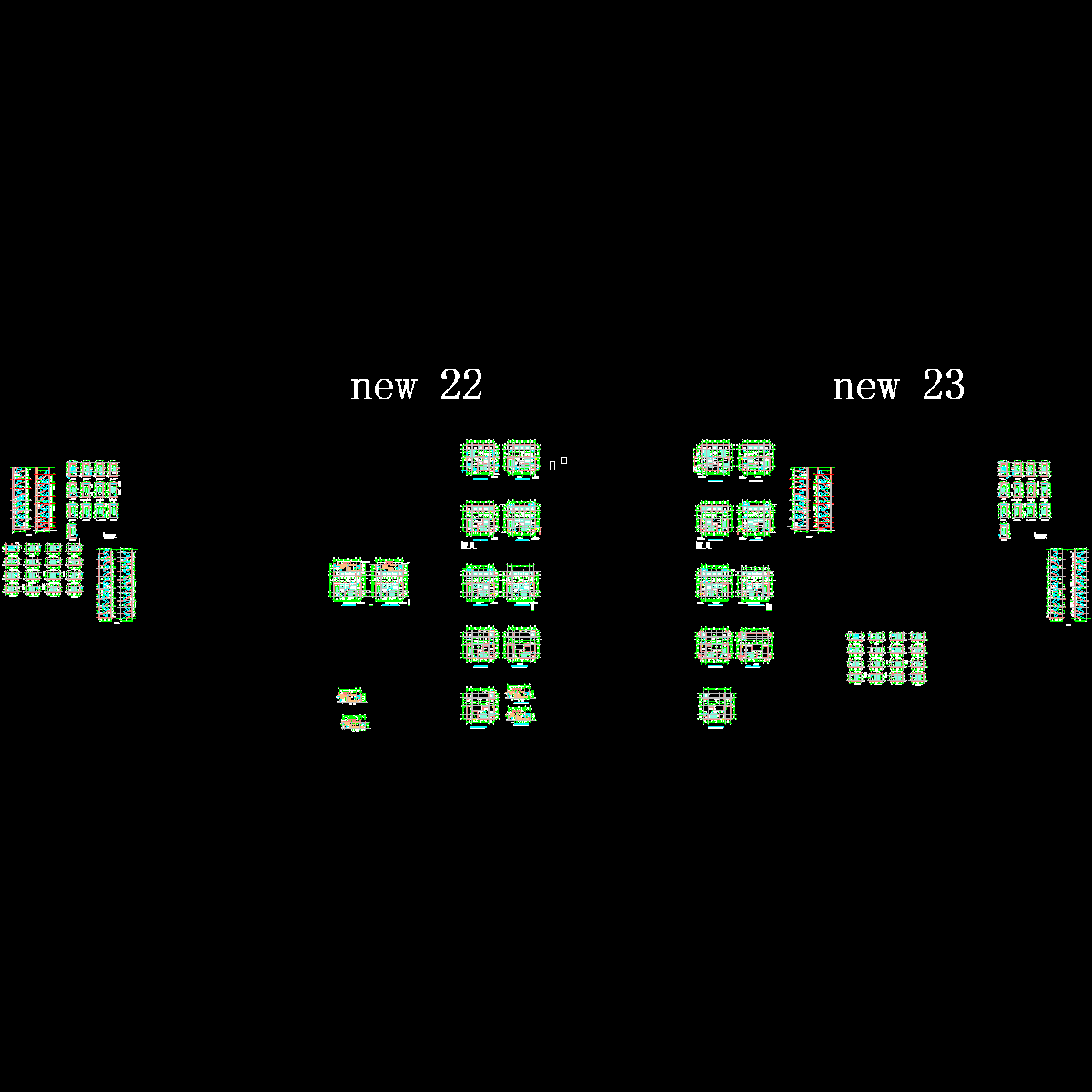

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
