公司4层行政办公楼电气设计CAD施工图纸(消防联动控制系统)

wowow66

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公
• 建筑高度类型：多层建筑
• 建筑地上层数：4层
• 图纸设计深度：施工图
• 参考图纸：34张
• 设计年代：近代
• 负荷等级：三级
• 防雷等级：第二类
• 火灾保护分级：二级
• 有线广播：火灾应急
• 接地方式：TN-C-S
• 项目所在地：江苏
• 强电 设计：低压配电,电气照明,建筑物防雷,接地安全
• 弱电设计： 火灾自动报警系统 ,视频监控系统,综合布线系统,通信系统,广播系统,信息网络系统

附件详情

该项目为某公司厂区内一栋办公用房，地上四层；建筑高度为16.2米。设计范围包括：照明及动力系统、 防雷接地 系统、综合布线系统、有线电视系统、安防系统、火灾自动报警与消防联动控制系统。

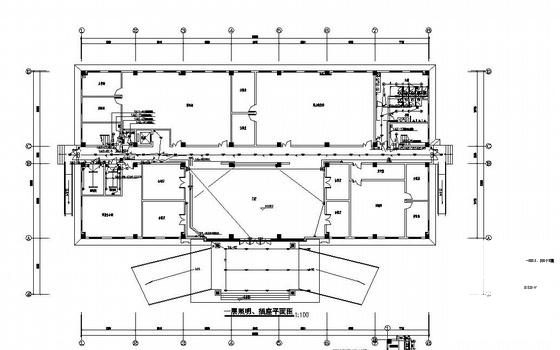

第 1 张图

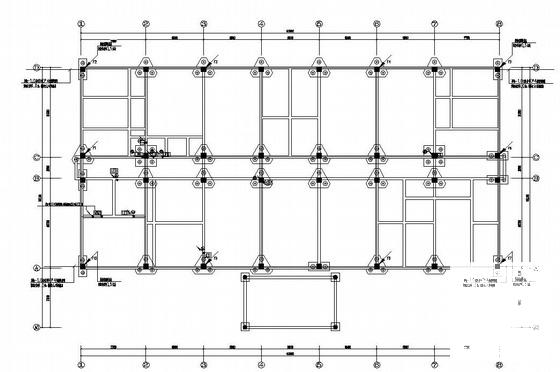

第 2 张图

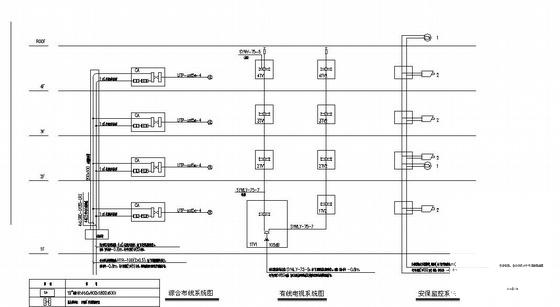

第 3 张图

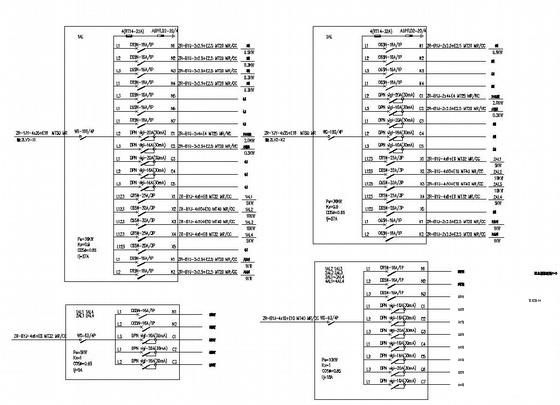

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
