单层钢结构门式刚架厂房(21米跨)

[复制链接]

0

主题

0

帖子

735

积分

超级版主

Rank: 8Rank: 8

积分
735
发表于 2020-2-20 20:06:39 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑类别:工业建筑
  • 建筑高度类型:单层建筑
  • 厂房建筑高度类型:单层厂房
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 钢结构:门式刚架
  • 基础形式 :条形基础,独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 结构最大跨度:21m
  • 抗震设防烈度:7度抗震
  • 风压:0.55kN/平方米
  • 雪压:0.55kN/平方米
  • 参考图纸:13张

附件详情

该项目是单层钢结构门式刚架厂房,跨度为21m,柱距为7.5 m,内设额定起重量为10 吨、工作级别为A3的吊车1台。屋面采压型钢板,墙面采用压型钢板。抗震设防烈度为7度。
包括:结构设计总说明,基础平面布置图,基础详图 4.150m夹层板配筋图,基础锚栓布置图,吊车梁 平面布置图 ,屋面支撑系统布置图,屋面檩条布置图,墙面檩条系统布置图,墙面支撑系统布置图,二层梁布置图、雨达详图、 楼梯详图

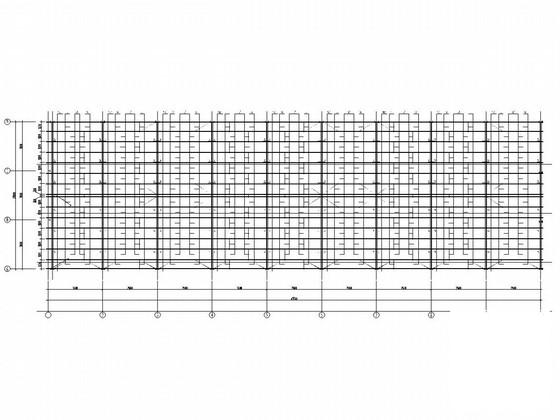

檩条布置图

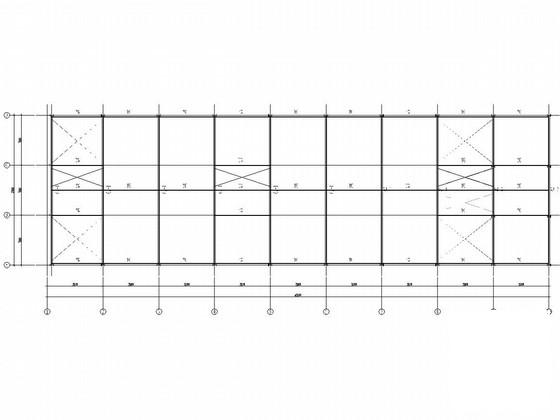

平面图

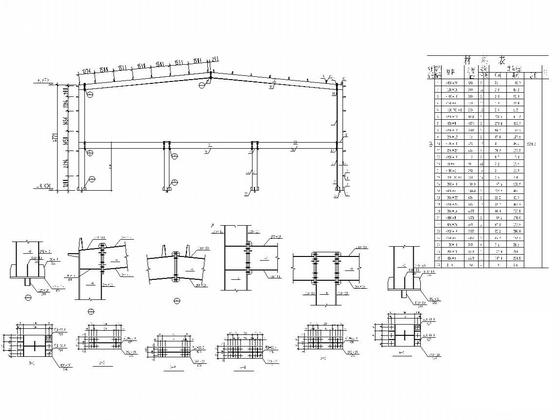

屋架图

屋架图

屋架图

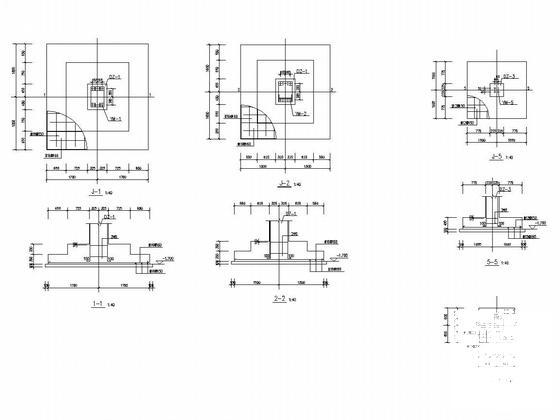

基础详图

基础详图

基础详图

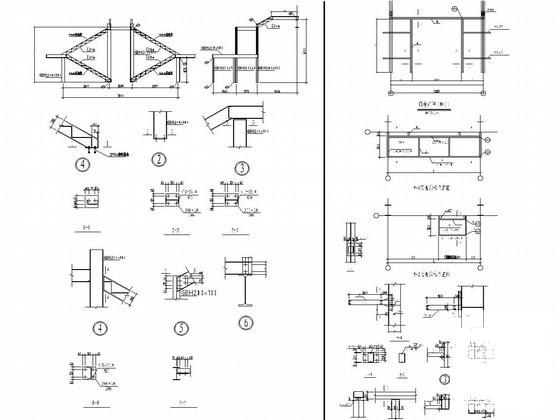

节点详图
